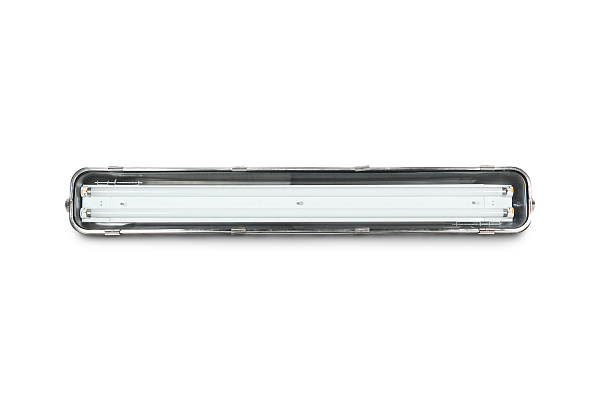

Светильник ВЭЛАН 41

Назначение

Взрывозащищенные светильники из нержавеющей стали для линейных люминесцентных ламп серии ВЭЛАН41 и ВЭЛАН41-АК (с возможностью работы от аккумуляторов) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Корпус из нержавеющей стали позволяет применять светильники в производствах с особо агрессивными средами.

Применение электронного ПРА позволяет:

добиться увеличения срока службы ламп, сокращая расходы на обслуживание;
избавляет от мерцания ламп при включении светильника (мгновенный запуск);
обеспечивает высокий коэффициент мощности cosφ≥0,98. Нет необходимости дополнительно устанавливать компенсатор.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника от 1 часа (по спец. заказу 3 часа).
Два габарита корпуса в зависимости от мощности ламп (2х18Вт и 2х36Вт).

Конструкция

Светильник состоит из корпуса, изготовленного из нержавеющей стали, который образует оболочку с видом взрывозащиты «е». Защитное стекло — термостойкое, особо прочное, с высокой светопропускающей способностью. Выдерживает попадание холодной струи воды на работающий светильник без потери прочностных характеристик. Внутри корпуса установлены патроны, клеммные зажимы для подключения питания и ЭПРА. При заказе светильника с аккумулятором, дополнительно устанавливается аккумулятор и взрывозащищенный блок управления. Внутри и снаружи светильника установлены болты заземления. Опционально возможна установка микровыключателя (Ex-компонент), обеспечивающего отключение питания всех полюсов патрона при открывании крышки светильника.

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением, а так же двумя кабельными вводами для не бронированного кабеля.

Дополнительно заказываются:

Вместо кабельных вводов, устанавливаемых по умолчанию:

ВК-Х-ВЭЛ1БМ-М25х1,5-ExeG для бронированного кабеля;
ВК-Х-ВЭЛ1БТ-М25х1,5-ExeG-G3/4″ для бронированного и не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ВЭЛАН 41

СС 020 ВЭЛАН 41

СПБ ВЭЛАН 41

Назначение

Взрывозащищенные светильники из нержавеющей стали для линейных люминесцентных ламп серии ВЭЛАН41 и ВЭЛАН41-АК (с возможностью работы от аккумуляторов) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Корпус из нержавеющей стали позволяет применять светильники в производствах с особо агрессивными средами.

Применение электронного ПРА позволяет:

добиться увеличения срока службы ламп, сокращая расходы на обслуживание;
избавляет от мерцания ламп при включении светильника (мгновенный запуск);
обеспечивает высокий коэффициент мощности cosφ≥0,98. Нет необходимости дополнительно устанавливать компенсатор.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работу светильника от 1 часа (по спец. заказу 3 часа).
Два габарита корпуса в зависимости от мощности ламп (2х18Вт и 2х36Вт).

Конструкция

Светильник состоит из корпуса, изготовленного из нержавеющей стали, который образует оболочку с видом взрывозащиты «е». Защитное стекло — термостойкое, особо прочное, с высокой светопропускающей способностью. Выдерживает попадание холодной струи воды на работающий светильник без потери прочностных характеристик. Внутри корпуса установлены патроны, клеммные зажимы для подключения питания и ЭПРА. При заказе светильника с аккумулятором, дополнительно устанавливается аккумулятор и взрывозащищенный блок управления. Внутри и снаружи светильника установлены болты заземления. Опционально возможна установка микровыключателя (Ex-компонент), обеспечивающего отключение питания всех полюсов патрона при открывании крышки светильника.

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением, а так же двумя кабельными вводами для не бронированного кабеля.

Дополнительно заказываются:

Вместо кабельных вводов, устанавливаемых по умолчанию:

ВК-Х-ВЭЛ1БМ-М25х1,5-ExeG для бронированного кабеля;
ВК-Х-ВЭЛ1БТ-М25х1,5-ExeG-G3/4″ для бронированного и не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Степень взрывозащиты:

1Ex eb q IIC T6 Gb,1Ex db eb q IIC T6 Gb,1Ex eb mb IIC T6 Gb,1Ex db eb mb IIC T6 Gb,PП Ex eb q I Mc,PП Ex db eb q I Mc,PП Ex eb mb I Mc,РП Ex db eb mb I Mc,Ex tb IIIC T80°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66

Исполнение:

Зона 1/РП

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Линейные люминесцентные лампы/Патрон — G13, двухштырьковый

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

18/36

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

˃0,95

Вид монтажа:

Крюк/Потолочное крепление/Комбинированный/Настенное

Климатическое исполнение:

В1/ОМ1/У1/У5/УХЛ1

Частота переменного тока, Гц:

50

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Материалы корпуса:

Нержавеющая сталь

Диаметр подводимых кабелей, мм:

7-17

Площадь сечения жил кабеля, мм2:

3х(1,5-4) мм² (L+N+PE)

Структура условного обозначения

ВЭЛАН41- СД.Л.Х1хХ2Х3-Х4-Х5

ВЭЛАН41 — светильник взрывозащищенный из нержавеющей стали для линейных люминесцентных ламп.

СД.Л. — индекс, указывающий на применение светодиодных ламп.

Х1 – количество ламп: 1 или 2.

Х2 – мощность используемой в светильнике лампы: люминесцентная лампа 18, 36 или 58Вт; линейная светодиодная лампа 9Вт (замена люм.лампы 18Вт) или 18Вт (замена люм.лампы 36 Вт).

Х3 – тип крепления: П — потолочное крепление; Н – настенное; К — на крюке.

Х4 – маркировка взрывозащиты: 1Ex eb q IIC T6 Gb, 1Ex db eb q IIC T6 Gb, 1Ex eb mb IIC T6 Gb, 1Ex db eb mb IIC T6 Gb, PП Ex eb q I Mc, PП Ex db eb q I Mc, PП Ex eb mb I Mc, РП Ex db eb mb I Mc, Ex tb IIIC T80°C Db

Х5 – вид климатического исполнения и категория размещения светильника по ГОСТ 15150: У1; ОМ1 — для светильников с люминесцентными лампами; УХЛ11, ОМ1, В1 — для светильников со светодиодными лампами; У5 — для светильника в шахтном исполнении.

Пример формулировки заказа:

светильник серии 41 с корпусом из нержавеющей стали для двух линейных люминесцентных ламп мощностью 36Вт, настенным креплением, маркировкой взрывозащиты 1Ex eb q IIC T6 Gb, климатического исполнения У1:

ВЭЛАН41-2х36Н-1Ex eb q IIC T6 Gb-У1
