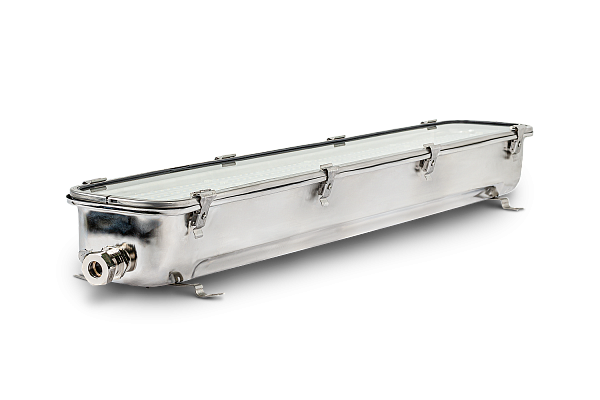

Светильник ВЭЛАН 41-СД.Л.

Назначение

Взрывозащищенные светильники из нержавеющей или конструкционной стали со светодиодной панелью серии ВЭЛАН41 и ВЭЛАН41-АК (с возможностью работы от аккумуляторов) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Корпус из нержавеющей или конструкционной стали позволяет применять светильники в производствах с особо агрессивными средами.
Большой световой поток. Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 ч.
Простота и надёжность.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работ у светильника не менее 1 часа.
Два габарита корпуса в зависимости от мощности 25 и 50 Вт.

Конструкция

Светильник состоит из корпуса, изготовленного из нержавеющей или конструкционной стали, который образует оболочку с видом взрывозащиты «е». Защитное стекло — термостойкое, особо прочное, с высокой светопропускающей способностью. Выдерживает попадание холодной струи воды на работающий светильник без потери прочностных характеристик. Внутри корпуса установлены взрывозащищенный драйвер, питающий светодиоды, клеммные зажимы для подключения питания. При заказе светильника с аккумулятором, дополнительно устанавливается аккумулятор и взрывозащищенный блок управления. Внутри и снаружи светильника установлены болты заземления.

Источник света

Сверхъяркие светодиоды

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением, а так же двумя кабельными вводами для небронированного кабеля.

Дополнительно заказывается:

Вместо кабельных вводов, устанавливаемых по умолчанию:
-ВК-Х-ВЭЛ1БМ-М25х1,5-ExeG для бронированного кабеля
-ВК-Х-ВЭЛ1БТ-М25х1,5-ExeG-G3/4″ для бронированного кабеля и не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ВЭЛАН 41-СД.Л.

СПБ ВЭЛАН 41-СД.Л.

ИГС ВЭЛАН 41-СД.Л.

СС 020 ВЭЛАН 41 СД.Л.

Назначение

Взрывозащищенные светильники из нержавеющей или конструкционной стали со светодиодной панелью серии ВЭЛАН41 и ВЭЛАН41-АК (с возможностью работы от аккумуляторов) предназначены для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Корпус из нержавеющей или конструкционной стали позволяет применять светильники в производствах с особо агрессивными средами.
Большой световой поток. Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 ч.
Простота и надёжность.
Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающего автономную работ у светильника не менее 1 часа.
Два габарита корпуса в зависимости от мощности 25 и 50 Вт.

Конструкция

Светильник состоит из корпуса, изготовленного из нержавеющей или конструкционной стали, который образует оболочку с видом взрывозащиты «е». Защитное стекло — термостойкое, особо прочное, с высокой светопропускающей способностью. Выдерживает попадание холодной струи воды на работающий светильник без потери прочностных характеристик. Внутри корпуса установлены взрывозащищенный драйвер, питающий светодиоды, клеммные зажимы для подключения питания. При заказе светильника с аккумулятором, дополнительно устанавливается аккумулятор и взрывозащищенный блок управления. Внутри и снаружи светильника установлены болты заземления.

Источник света

Сверхъяркие светодиоды

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением, а так же двумя кабельными вводами для небронированного кабеля.

Дополнительно заказывается:

Вместо кабельных вводов, устанавливаемых по умолчанию:
-ВК-Х-ВЭЛ1БМ-М25х1,5-ExeG для бронированного кабеля
-ВК-Х-ВЭЛ1БТ-М25х1,5-ExeG-G3/4″ для бронированного кабеля и не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Степень взрывозащиты:

1Ex db eb q IIC T6 Gb,1Ex e q IIC T6 Gb,PП db eb q I Mc, PП eb q I Mc,Ex tb IIIC T80°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66

Световая отдача, Лм/Вт:

125

Исполнение:

Зона 1/РП

Тип кривой силы света:

Д – косинусная

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -5⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Мощность, Вт:

25/50

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

≥0,95

Способ установки:

Стационарный

Вид монтажа:

Крюк/Потолочное крепление/Настенное

Аксессуары:

Аккумулятор

Климатическое исполнение:

В1/ОМ1/У5/УХЛ1

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Цветовая температура, К:

5000

Материалы корпуса:

Конструкционная сталь/Нержавеющая сталь

Структура условного обозначения

ВЭЛАН41–АК–СД.Л.Х1 Х2–Х3–Х4–С

ВЭЛАН41 — светильник светодиодный взрывозащищенный для промышленных предприятий с корпусом из нержавеющей или конструкционной стали.

АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от неё. В том случае, если аккумулятор не требуется, индекс не указывается.

СД.Л. – индекс, указывающий на применение светодиодных модулей.

Х1 – мощность светильника: 25, 50 Вт.

Х2 – тип крепления: П — потолочное крепление; Н – настенное; К — на крюке.

Х3 – маркировка взрывозащиты: 1Ex db eb q IIC T6 Gb, 1Ex eb q IIC T6 Gb, РП db eb q I Mc; РП eb q I Mc.

Х4 – вид климатического исполнения и категория размещения светильника по ГОСТ 15150:

— УХЛ1, В1, ОМ1 — для светильников со светодиодными лампами;

— У5 – для светильников в шахтном исполнении.

Пример формулировки заказа:

обозначение светильника серии 41 с корпусом из нержавеющей стали мощностью 50Вт, потолочным креплением, маркировкой взрывозащиты 1Ex eb q IIC T6 Gb, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН41-СД.Л.50П-1Ex eb q IIC T6 Gb -УХЛ1.

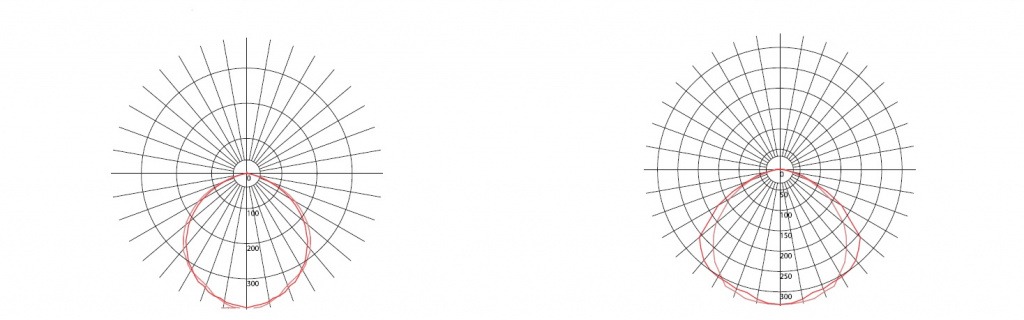

Фотометрические кривые

ВЭЛАН 41-СД.Л.25 ВЭЛАН 41-СД.Л.50

3192 Лм 6448 Лм

Габаритные и присоединительные размеры

ВЭЛАН 41-СД.Л.25 ВЭЛАН 41-СД.Л.50
