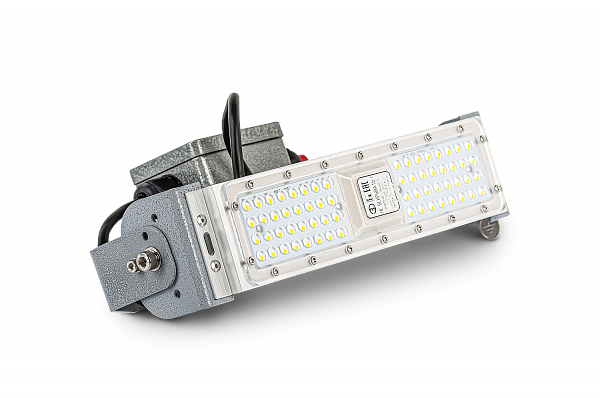

Светильник ВЭЛАН 36

Назначение

Взрывозащищенные модульные светильники предназначены для стационарной установки на промышленных предприятиях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Инновационная технология ac-hv позволяет отказаться от обычного драйвера, количество электронных компонентов сокращается на 90%, что повышает отказоустойчивость в разы.
В 2,5 — 3 раза легче существующих аналогов.
Имеет конструкцию из взаимозаменяемых облегчённых модулей мощностью 20, 30, 40, 50 и 60 Вт.
Универсальность, легкость в эксплуатации.
Каждый модуль работает независимо, нет необходимости демонтировать весь светильник в случае замены одного. Заменяется только требуемый модуль, что гарантирует полноценное и бесперебойное освещение объектов и территорий.
Высокоэффективная оптическая система.
Высокая прочность и виброустойчивость.
Мгновенное включение даже при температуре -60°С.

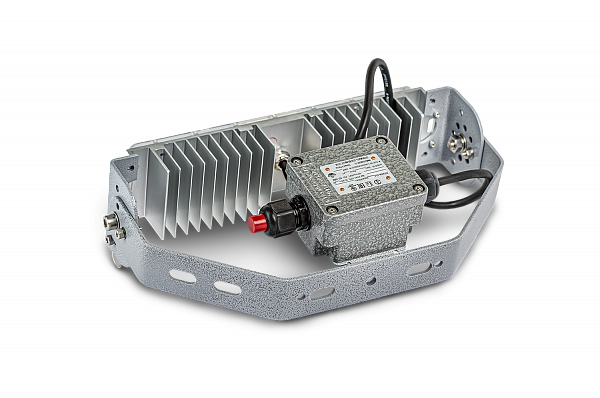

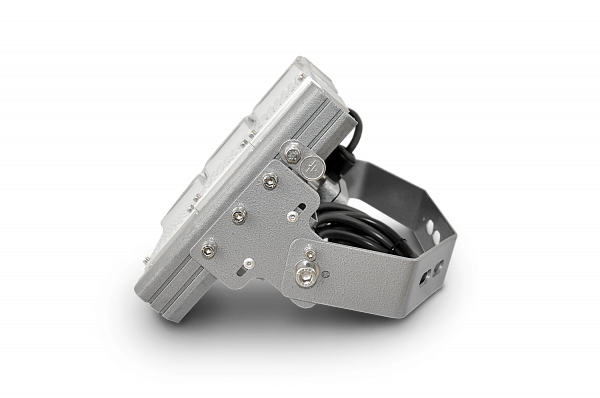

Конструкция

Светильник состоит из отдельных взрывозащищенных модулей, закрепленных на общей раме. Модули подсоединяются к взрывозащищенной клеммной распределительной коробке. Модуль состоит из радиатора, платы со светодиодами и защитного светопропускающего элемента из особо прочного поликарбоната с высокой светопропускающей способностью. Уплотнение из специального силикона сохраняет свою эластичность в любых климатических условиях. Силикон стоек как к высоким, так и к низким температурам (вплоть до -70°С). Крепление светильника может осуществляться на любую поверхность, подвешиваться на рым-болтах и крепиться на трубу с диаметром до 60 мм.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света, выбранным типом крепления и клеммной коробкой с установленным кабельным вводом для небронированного кабеля с резьбой М20х1,5.

Источник света

Сверхъяркие светодиоды.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенные модульные светильники предназначены для стационарной установки на промышленных предприятиях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Инновационная технология ac-hv позволяет отказаться от обычного драйвера, количество электронных компонентов сокращается на 90%, что повышает отказоустойчивость в разы.
В 2,5 — 3 раза легче существующих аналогов.
Имеет конструкцию из взаимозаменяемых облегчённых модулей мощностью 20, 30, 40, 50 и 60 Вт.
Универсальность, легкость в эксплуатации.
Каждый модуль работает независимо, нет необходимости демонтировать весь светильник в случае замены одного. Заменяется только требуемый модуль, что гарантирует полноценное и бесперебойное освещение объектов и территорий.
Высокоэффективная оптическая система.
Высокая прочность и виброустойчивость.
Мгновенное включение даже при температуре -60°С.

Конструкция

Светильник состоит из отдельных взрывозащищенных модулей, закрепленных на общей раме. Модули подсоединяются к взрывозащищенной клеммной распределительной коробке. Модуль состоит из радиатора, платы со светодиодами и защитного светопропускающего элемента из особо прочного поликарбоната с высокой светопропускающей способностью. Уплотнение из специального силикона сохраняет свою эластичность в любых климатических условиях. Силикон стоек как к высоким, так и к низким температурам (вплоть до -70°С). Крепление светильника может осуществляться на любую поверхность, подвешиваться на рым-болтах и крепиться на трубу с диаметром до 60 мм.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света, выбранным типом крепления и клеммной коробкой с установленным кабельным вводом для небронированного кабеля с резьбой М20х1,5.

Источник света

Сверхъяркие светодиоды.

Степень взрывозащиты:

2Ex nR IIC T6 Gc X,1Ex sb IIB T6 Gb X;1Ex sb IIC T6 Gb X,1Ex db eb mb IIC T6 Gb X;Ex tc IIIC T80°C Dc X,Ex tb IIIC T80°C Db X

Тип оборудования:

Светильник

Степень защиты, IP:

66/67

Световая отдача, Лм/Вт:

120

Исполнение:

Зона 1/Зона 2

Тип питания:

АС

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

от 20 до 960

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

˃0,95

Вид монтажа:

Рым-болт/Труба G3/4 (тупиковый)/Скоба/Опора

Климатическое исполнение:

В1/ОМ1/УХЛ1

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Цветовая температура, К:

4500-5700

Индекс цветопередачи, Ra:

˃80

Материалы корпуса:

Конструкционная сталь

Структура условного обозначения

ВЭЛАН 36-СД.Л.Х1 Х2 (Х3)-Х4-Х5

ВЭЛАН 36 – светильник взрывозащищенный для промышленных предприятий.

СД.Л. – тип применяемой лампы: светодиоды.

Х1 – мощность светильника:

— 2Ex nR IIC T6 Gc X, 1Ex sb IIB T6 Gb X, 1Ex sb IIC T6 Gb X — крепление С1 — от 20 до 960 Вт; крепления О, Р — от 20 до 540 Вт.

— 1Ex db eb mb IIC T6 Gb X — крепления С1, О, Р — от 20 до 360 Вт.

Х2 – тип крепления: С1 – на скобе; О – на опоре; Р – на рым-болтах, Т1 — на трубу с резьбой G3/4.

Х3 – напряжение питания и тип тока: 230 АС.

Х4 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1.

Х5 – маркировка взрывозащиты: 2Ex nR IIC T6 Gc X, 1Ex sb IIB T6 Gb X, 1Ex sb IIC T6 Gb X, 1Ex db eb mb IIC T6 Gb X.

Пример формулировки заказа:

обозначения светильника со светодиодными лампами, суммарной мощностью 100Вт, с креплением на скобе, климатического исполнения и категории размещения УХЛ1, видом взрывозащиты 1Ex sb IIC T6 Gb X:

ВЭЛАН36-СД.Л.100C1(230АС)-УХЛ1-1Ex sb IIC T6 Gb X.

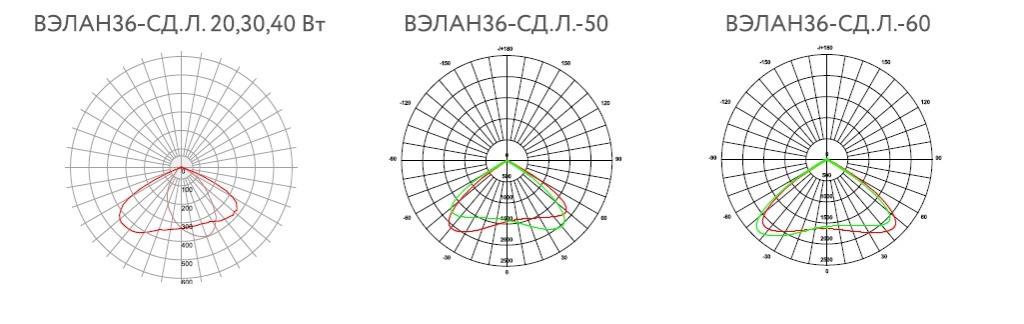

Фотометрические кривые

Габаритные, монтажные и установочные размеры (2Ex nR IIC T6 Gc X, 1Ex sb IIB T6 Gb X, 1Ex sb IIC T6 Gb X)

Мощности 20, 30, 40, 50, 60 Вт

Мощность, Вт	20	30	40	50	60
*Модули (кол-во мощность, Вт)**	1х20	1х30	1х40	1х50	1х60
Световой поток, Лм	2543	3630	4852	6050	7278

Мощности 70, 80, 90, 100, 110, 120 Вт

Мощность, Вт	70	80	90	100	110	120
*Модули (кол-во мощность, Вт)**	1х40+1х30	2х40	1х50+1х40	1х60+1х40	1х60+1х50	2х60
Световой поток, Лм	8589	9680	10917	12130	13497	14520

Мощности 130, 140, 150, 160, 170, 180 Вт

ВЭЛАН 36 - Мощности 130-180 Вт.jpg

Мощность, Вт	130	140	150	160	170	180
*Модули (кол-во мощность, Вт)**	1х60+1х50 +1х20	2х60+1х20	2х60+1х30	2х60+1х40	2х60+1х50	3х60
Световой поток, Лм	15730	17178	18195	19408	20621	22086

Мощности 190, 200, 210, 220, 230, 240 Вт

ВЭЛАН 36 - Мощности 190-240 Вт.jpg

Мощность, Вт	190	200	210	220	230	240
*Модули (кол-во мощность, Вт)**	2х60+1х50 +1х20	3х60+1х20	3х60+1х30	3х60+1х40	3х60+1х50	4х60
Световой поток, Лм	22990	24260	25767	26686	27899	29448

Мощности 250, 260, 270, 280, 290, 300 Вт

ВЭЛАН 36 - Мощности 250-300 Вт.jpg

Мощность, Вт	250	260	270	280	290	300
*Модули (кол-во мощность, Вт)**	3х60+1х50 +1х20	4х60+1х20	4х60+1х30	4х60+1х40	4х60+1х50	5х60
Световой поток, Лм	30325	31902	32751	34356	35583	36390

Мощности 310, 320, 330, 340, 350, 360 Вт

ВЭЛАН 36 - Мощности 310-360 Вт.jpg

Мощность, Вт	310	320	330	340	350	360
*Модули (кол-во мощность, Вт)**	4х60+1х50 +1х20	5х60+1х20	5х60+1х30	5х60+1х40	5х60+1х50	6х60
Световой поток, Лм	38037	38816	40491	41242	42945	44172

Мощности 370, 380, 390, 400, 410, 420 Вт

ВЭЛАН 36 - Мощности 370-420 Вт.jpg

Мощность, Вт	370	380	390	400	410	420
*Модули (кол-во мощность, Вт)**	5х60+1х50 +1х20	6х60+1х20	6х60+1х30	6х60+1х40	6х60+1х50	7х60
Световой поток, Лм	44770	46094	47307	48520	50307	51534

Мощности 430, 440, 450, 460, 470, 480 Вт

ВЭЛАН 36 - Мощности 430-480 Вт.jpg

Мощность, Вт	430	440	450	460	470	480
*Модули (кол-во мощность, Вт)**	6х60+1х50 +1х20	7х60+1х20	7х60+1х30	7х60+1х40	7х60+1х50	8х60
Световой поток, Лм	52761	53372	54585	55798	57669	58896

Мощности 490, 500, 510, 520, 530, 540 Вт

ВЭЛАН 36 - Мощности 490-540 Вт.jpg

Мощность, Вт	490	500	510	520	530	540
*Модули (кол-во мощность, Вт)**	7х60+1х50 +1х20	8х60+1х20	8х60+1х30	8х60+1х40	8х60+1х50	9х60
Световой поток, Лм	60123	60650	61863	63804	65031	65502

Мощности 550, 560, 570, 580, 590, 600 Вт

ВЭЛАН 36 - Мощности 550-600 Вт.jpg

Мощность, Вт	550	560	570	580	590	600
*Модули (кол-во мощность, Вт)**	8х60+1х50 +1х20	9х60+1х20	9х60+1х30	9х60+1х40	9х60+1х50	10х60
Световой поток, Лм	66715	67928	69141	71166	72393	73620

Мощности 610, 620, 630, 640, 650, 660, 670, 680, 690, 700, 710, 720 Вт

ВЭЛАН 36 - Мощности 610-720 Вт.jpg

Мощность, Вт	610	620	630	640	650	660
*Модули (кол-во мощность, Вт)**	9х60+1х30 +2х20	9х60+2х30 +1х20	9х60+3х30	9х60+1х40 +2х30	9х60+2х40 +1х30	9х60+3х40
Световой поток, Лм	73993	75206	76419	78528	79755	80928

Мощность, Вт	670	680	690	700	710	720
*Модули (кол-во мощность, Вт)**	9х60+1х50 +2х40	9х60+2х50 +1х40	9х60+3х50	10х60+2х50	11х60+1х50	12х60
Световой поток, Лм	82209	83436	83697	84910	86123	87120

Мощности 730, 740, 750, 760, 770, 780, 790, 800, 810, 820, 830, 840 Вт

ВЭЛАН 36 - Мощности 730-840 Вт.jpg

Мощность, Вт	730	740	750	760	770	780
*Модули (кол-во мощность, Вт)**	11х60+1х30 +2х20	11х60+2х30 +1х20	11х60+3х30	11х60+1х40 +2х30	11х60+2х40 +1х30	11х60+3х40
Световой поток, Лм	88549	89762	90975	92188	94479	95706

Мощность, Вт	790	800	810	820	830	840
*Модули (кол-во мощность, Вт)**	11х60+1х50 +2х40	11х60+2х50 +1х40	11х60+3х50	12х60+2х50	13х60+1х50	14х60
Световой поток, Лм	96933	98160	98253	99466	100679	101892

Мощности 850, 860, 870, 880, 890, 900, 910, 920, 930, 940, 950, 960 Вт

ВЭЛАН 36 - Мощности 850-960 Вт.jpg

Мощность, Вт	850	860	870	880	890	900
*Модули (кол-во мощность, Вт)**	13х60+1х30 +2х20	13х60+2х30 +1х20	13х60+3х30	13х60+1х40 +2х30	13х60+2х40 +1х30	13х60+3х40
Световой поток, Лм	103105	105522	106749	107976	107957	109170

Мощность, Вт	910	920	930	940	950	960
*Модули (кол-во мощность, Вт)**	13х60+1х50 +2х40	13х60+2х50 +1х40	13х60+3х50	14х60+2х50	15х60+1х50	16х60
Световой поток, Лм	110110	111320	112809	114022	116565	117792

Габаритные, монтажные и установочные размеры (1Ex db eb mb II T6 Gb X)

Мощности 20, 30, 40, 50, 60 Вт

ВЭЛАН 36 1 Ex - Мощности 20-60 Вт.jpg

Мощность, Вт	20	30	40	50	60
*Модули (кол-во мощность, Вт)**	1х20	1х30	1х40	1х50	1х60
Световой поток, Лм	2543	3630	4852	6050	7278

Мощности 70, 80, 90, 100, 110, 120 Вт

ВЭЛАН 36 1Ex - Мощности 70-120 Вт.jpg

Мощность, Вт	70	80	90	100	110	120
*Модули (кол-во мощность, Вт)**	1х40+1х30	2х40	1х50+1х40	1х60+1х40	1х60+1х50	2х60
Световой поток, Лм	8589	9680	10917	12130	13497	14520

Мощности 130, 140, 150, 160, 170, 180 Вт

ВЭЛАН 36 1Ex - Мощности 130-180 Вт.jpg

Мощность, Вт	130	140	150	160	170	180
*Модули (кол-во мощность, Вт)**	1х60+1х50 +1х20	2х60+1х20	2х60+1х30	2х60+1х40	2х60+1х50	3х60
Световой поток, Лм	15730	17178	18195	19408	20621	22086

Мощности 190, 200, 210, 220, 230, 240 Вт

ВЭЛАН 36 1 Ex - Мощности 190-240 Вт.jpg

Мощность, Вт	190	200	210	220	230	240
*Модули (кол-во мощность, Вт)**	2х60+1х50 +1х20	3х60+1х20	3х60+1х30	3х60+1х40	3х60+1х50	4х60
Световой поток, Лм	22990	24260	25767	26686	27899	29448

Мощности 250, 260, 270, 280, 290, 300 Вт

ВЭЛАН 36 1 Ex - Мощности 250-300 Вт.jpg

Мощность, Вт	250	260	270	280	290	300
*Модули (кол-во мощность, Вт)**	3х60+1х50 +1х20	4х60+1х20	4х60+1х30	4х60+1х40	4х60+1х50	5х60
Световой поток, Лм	30325	31902	32751	34356	35583	36390

Мощности 310, 320, 330, 340, 350, 360 Вт

ВЭЛАН 36 1Ex - Мощности 310-360 Вт.jpg

Мощность, Вт	310	320	330	340	350	360
*Модули (кол-во мощность, Вт)**	4х60+1х50 +1х20	5х60+1х20	5х60+1х30	5х60+1х40	5х60+1х50	6х60
Световой поток, Лм	38037	38816	40491	41242	42945	44172
