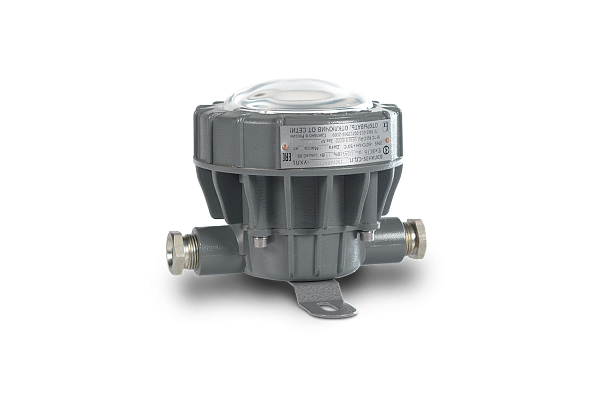

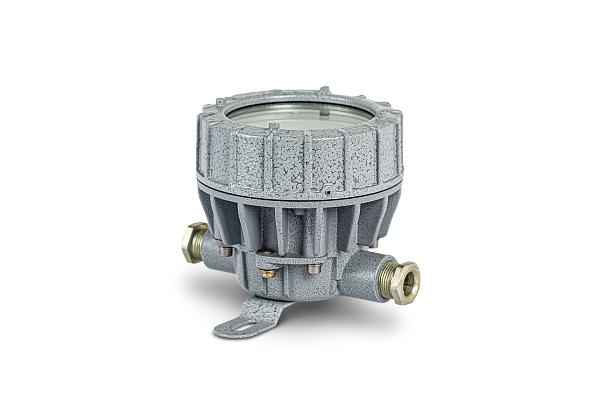

Светильник ВЭЛАН 35

Назначение

Взрывозащищенный светодиодный светильник предназначен для общего освещения коридоров, лестничных пролетов, маленьких помещений, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Малый вес и компактные размеры позволяют устанавливать светильники в труднодоступных местах.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Возможно изготовление с внешним аккумуляторным блоком БАВО, обеспечивающим работу при отсутствии напряжения длительностью не менее 90 минут (подробнее см. «Блок аккумуляторный БАВО»).

Конструкция

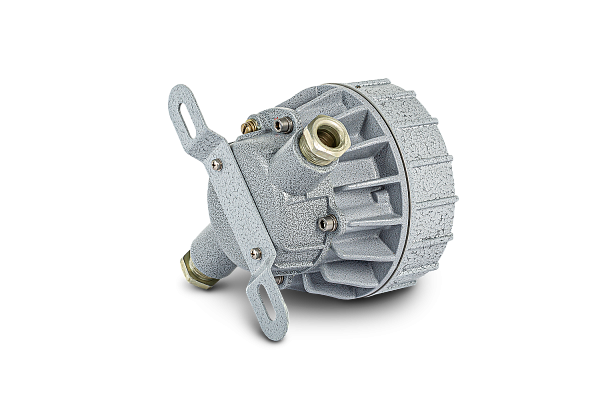

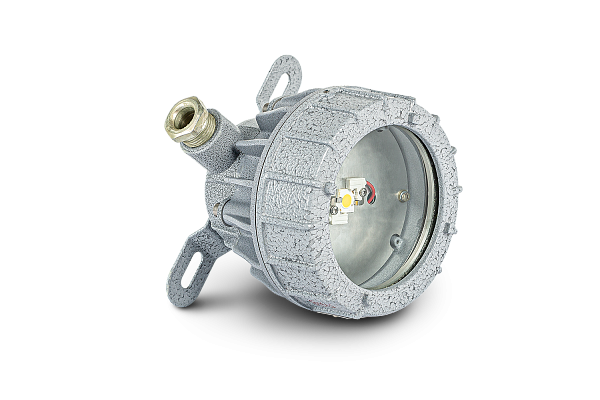

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевой обоймы и вкручивается в светильник. Внутри корпуса установлены светодиодная матрица, клеммные зажимы для подключения питания и ПРА. Подведение кабеля осуществляется через боковые отверстия, расположенные в верхней части светильника. Для монтажа используется кронштейн, прикреплённый к корпусу светильника. Дополнительно предусмотрена транзитная прокладка кабеля за счет применяемой коробки ВАД-РСП.

Источник света

Светодиодная матрица.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенный светодиодный светильник предназначен для общего освещения коридоров, лестничных пролетов, маленьких помещений, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Малый вес и компактные размеры позволяют устанавливать светильники в труднодоступных местах.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Возможно изготовление с внешним аккумуляторным блоком БАВО, обеспечивающим работу при отсутствии напряжения длительностью не менее 90 минут (подробнее см. «Блок аккумуляторный БАВО»).

Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевой обоймы и вкручивается в светильник. Внутри корпуса установлены светодиодная матрица, клеммные зажимы для подключения питания и ПРА. Подведение кабеля осуществляется через боковые отверстия, расположенные в верхней части светильника. Для монтажа используется кронштейн, прикреплённый к корпусу светильника. Дополнительно предусмотрена транзитная прокладка кабеля за счет применяемой коробки ВАД-РСП.

Источник света

Светодиодная матрица.

Степень взрывозащиты:

1Ex db IIC T6 Gb,Ex tb IIIC T80°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

110

Исполнение:

Зона 1

Тип питания:

АС/DC

Класс защиты от поражения током:

I /II

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

Светодиодная матрица

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

8/15

Напряжение питания, В:

12/24/36/230

Коэффициент мощности, cos ɸ:

≥0,95

Вид монтажа:

Рым-болт/Потолочное крепление/Скоба/Труба /Опора

Аксессуары:

Аккумулятор

Климатическое исполнение:

В1/ОМ1/УХЛ1

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН 35-СД.Л.Х1 Х2 (Х3)-Х4

ВЭЛАН 35— светильник взрывозащищенный со светодиодным источником света.

СД.Л. — тип применяемой лампы: светодиодная матрица.

Х1 — мощность используемой в светильнике матрицы, Вт: 8, 15.

Х2 — тип крепления: С1 — на скобе, Т1 — на трубе, О — на опоре, Р — рым-болт, П — потолочное.

Х3 — напряжение питания и вид тока: AC, DC.

Х4 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1.

Пример формулировки заказа:

обозначение светильника со светодиодной матрицей мощностью 15 Вт, работающего от переменного тока напряжением 230 В, с креплением на скобе, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН35-СД.Л.15С1(230АС)-УХЛ1
