Светильник ВЭЛАН 33

Назначение

Взрывозащищенные светодиодные светильники серии ВЭЛАН33 предназначены для освещения цехов, участков переработки взрывоопасных веществ, складов и других помещений во взрывоопасных зонах.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч. или 10 лет непрерывной работы.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Коррозионностойкие материалы корпуса светильника со специальным покрытием обеспечивают длительный срок службы, а используемое стекло устойчиво к механическим ударам.
Возможность изготовления с аккумулятором, обеспечивающим работу светильника при отсутствии напряжения до 60 минут.
Универсальная скоба, позволяющая крепить светильник на любую плоскую поверхность.
Два номинала 20Вт и 40Вт.

Конструкция

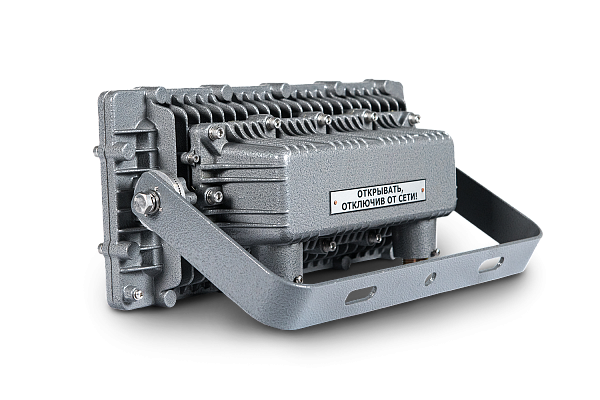

Светильник состоит из алюминиевого корпуса с устойчивым лакокрасочным покрытием. Защитный светопропускающий элемент из стекла — термостоек, особо прочен, с высокой светопропускающей способностью. Крышка с двумя отверстиями под кабельные вводы крепится к корпусу винтами. Внутри светильника установлен блок питания, светодиодные источники света, аккумулятор и две клеммные колодки. Два кабельных ввода и две клеммные колодки позволяют осуществлять транзитную прокладку кабеля. Внутри и снаружи светильника установлены болты заземления.

Источник света

Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте с источником света и двумя кабельными вводами для не бронированного кабеля. Дополнительно заказываются:
Кабельные вводы:
— ВК-Х-ВЭЛ2БМ- G3/4”-ExdG для бронированного кабеля;
— ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для бронированного кабеля проложенного в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
— ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4″.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенные светодиодные светильники серии ВЭЛАН33 предназначены для освещения цехов, участков переработки взрывоопасных веществ, складов и других помещений во взрывоопасных зонах.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч. или 10 лет непрерывной работы.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Коррозионностойкие материалы корпуса светильника со специальным покрытием обеспечивают длительный срок службы, а используемое стекло устойчиво к механическим ударам.
Возможность изготовления с аккумулятором, обеспечивающим работу светильника при отсутствии напряжения до 60 минут.
Универсальная скоба, позволяющая крепить светильник на любую плоскую поверхность.
Два номинала 20Вт и 40Вт.

Конструкция

Светильник состоит из алюминиевого корпуса с устойчивым лакокрасочным покрытием. Защитный светопропускающий элемент из стекла — термостоек, особо прочен, с высокой светопропускающей способностью. Крышка с двумя отверстиями под кабельные вводы крепится к корпусу винтами. Внутри светильника установлен блок питания, светодиодные источники света, аккумулятор и две клеммные колодки. Два кабельных ввода и две клеммные колодки позволяют осуществлять транзитную прокладку кабеля. Внутри и снаружи светильника установлены болты заземления.

Источник света

Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте с источником света и двумя кабельными вводами для не бронированного кабеля. Дополнительно заказываются:
Кабельные вводы:
— ВК-Х-ВЭЛ2БМ- G3/4”-ExdG для бронированного кабеля;
— ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для бронированного кабеля проложенного в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
— ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4″.

Степень взрывозащиты:

1Ex db IIB Т6/5 Gb,Ex tb IIIC T80/95°C Db

Степень защиты, IP:

65/66

Исполнение:

Зона 1

Тип питания:

АС/DC

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

20/40

Напряжение питания, В:

230

Вид монтажа:

Скоба

Климатическое исполнение:

В1/ОМ1/УХЛ1

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН33– АК-СД.Л. Х1 Х2 (Х3)- Х4

светильник взрывозащищенный со светодиодным источником света. АК – индекс, указывающий на исполнение светильника с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается
СД.Л. — источник света: светодиоды.
Х1 — суммарная мощность светодиодов: 20 Вт и 40 Вт.
Х2 — тип крепления: С1 — на скобе (допускается не указывать).
Х3 — номинальное напряжение питания и тип тока: АС – переменный, DC – постоянный;
Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, ОМ1, В1.

Пример формулировки заказа:

обозначение светильника со светодиодным источником света мощностью 40Вт, на номинальное напряжение 230В переменного тока, с аккумулятором, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 33-АК — СД.Л.40С1(230АС)-УХЛ1.

Фотометрические кривые

ВЭЛАН 33 - фотометрическая кривая.jpg

Габаритные, монтажные и установочные размеры

ВЭЛАН 33 - габаритные и присоединительные размеры.jpg

Электрическая схема

ВЭЛАН 33_электрическая схема.JPG
