Структура условного обозначения
ВЭЛАН 31-АК-СД.Л.Х1 Х2 (Х3)-Х4 Х5

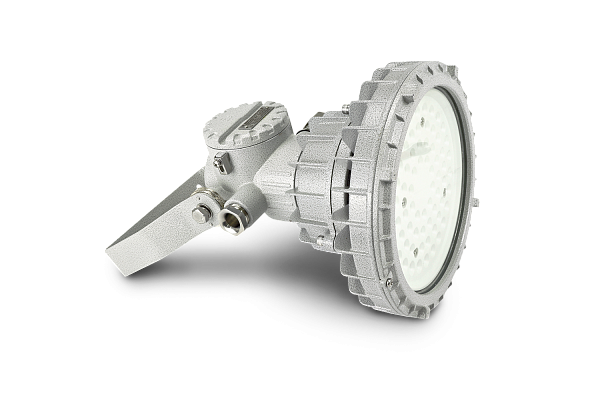

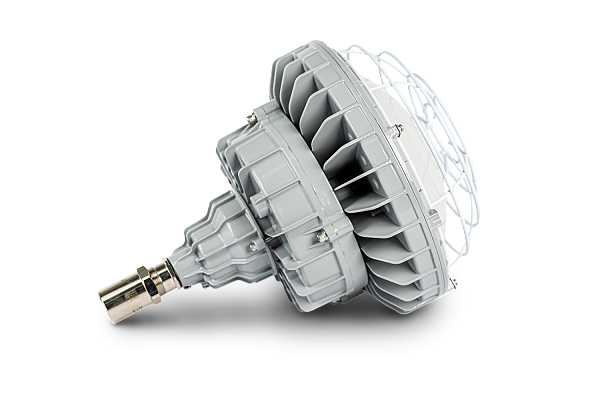

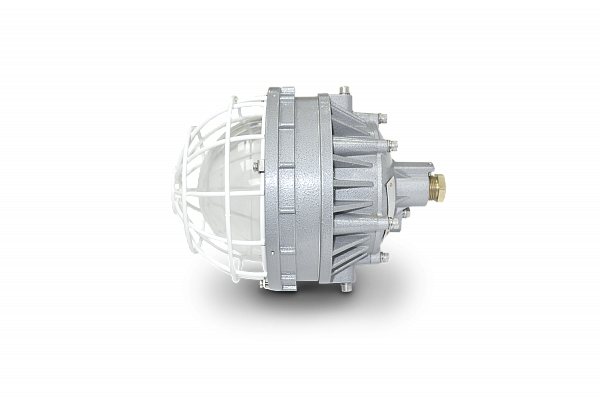

ВЭЛАН 31 — светильник взрывозащищенный со светодиодным источником света.
АК — индекс, указывающий на исполнение светильника от 10 до 50Вт с аккумулятором. Для светильника мощностью 10 Вт применяется блок БАВО, для светильников мощностью 20-50 Вт — встроенный аккумулятор. Если аккумулятор не требуется, индекс не указывается.
СД.Л. — тип применяемой лампы: светодиоды
Х1 — суммарная мощность используемых в светильнике светодиодов: 10, 20, 30, 40, 50, 60, 70, 80, 100, 120Вт.
Х2— тип крепления:
— для ВЭЛАН31-СД.Л.10: С1 — на скобе, Т1 — на трубе, Р- рым-болт, О — на опоре, П — потолочное.
— для ВЭЛАН31-СД.Л.20, ВЭЛАН31-СД.Л.30, ВЭЛАН31-СД. Л.40, ВЭЛАН31-СД. Л.50: Т1 — на трубе, Т2 — на трубе с коробкой, П — потолочное, О1 — на опоре 30⁰, О2 — на опоре 90⁰, В — подвесное, Н1 — настенное 30⁰, Н2 — настенное 90⁰, К — на крюке, С1 — на скобе, С2 — на скобе с коробкой.
— для ВЭЛАН31-СД.Л.60, ВЭЛАН31-СД.Л.70, ВЭЛАН31-СД.Л.80, ВЭЛАН31-СД.Л.100, ВЭЛАН31-СД.Л.120: Т1 — на трубе, Т2 — на трубе с коробкой, П — потолочное, О1 — на опоре 30⁰, О2 — на опоре 90⁰, В — подвесное, Н1 — настенное 30⁰, Н2 — настенное 90⁰, К — на крюке, С1 — на скобе.
Х3 — номинальное напряжение питания и тип тока: АС — переменный, DC — постоянный
Х4 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, ОМ1.
Пример формулировки заказа:
— обозначение светильника, с креплением на скобе мощностью 20Вт, для работы от 230В АС, климатического исполнения и категории размещения УХЛ1:
ВЭЛАН 31-СД.Л.20С1(230АС)-УХЛ1
— обозначение светильника, мощностью 80Вт, для работы от 230В АС, с потолочным креплением, климатического исполнения и категории размещения УХЛ1:
ВЭЛАН 31-СД.Л.80П(230АС)-УХЛ1
Комплектность поставки
Светильники ВЭЛАН 31-СД.Л.10 по умолчанию поставляются без решётки, остальные светильники по умолчанию укомплектованы решёткой. Стойка крепления «Опора» заводом не изготавливается.
Дополнительно заказываются:
ВЭЛАН31-СД.Л.10
Для крепления на скобе С1 дополнительно заказываются кабельные вводы:
— ВК-Х-ВЭЛ2БМ-G¾»-ExdG для бронированного кабеля
— ВК-Х-ВЭЛ2БТ-G¾»-ExdG-G¾″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20-G¾″;
— ВК-Х-ВЭЛ2БТ-G¾»-ExdG-G¾″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20-G¾″.
При заказе светильника нужно учитывать, что в корпусе светильника нарезаны 2 отверстия с резьбой G¾.
ВЭЛАН31-СД.Л.20…120
Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказываются кабельные вводы:
— ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;
— ВК-Х-ВЭЛ4-М25-ExdG или ВК-Х-ВЭЛ2-М25-ExdG для не бронированного кабеля;
— ВК-Х-ВЭЛ2БТ-М25-ExdG-G¾″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
— ВК-Х-ВЭЛ2БТ-М25-ExdG-G¾″ «для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1 и Н2 комплектуются заглушками с резьбой М25×1,5.
Для крепления на скобе С1 дополнительно заказываются кабельные вводы:
— ВК-Х-ВЭЛ2БМ-G¾»-ExdG для бронированного кабеля;
— ВК-Х-ВЭЛ2-G¾»-ExdG для небронированного кабеля с его фиксацией планкой;
— ВК-Х-ВЭЛ2БТ-G¾»-ExdG-G¾» для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
— ВК-Х-ВЭЛ2БТ-G¾»-ExdG-G¾″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
При заказе светильника без типа крепления нужно учитывать, что в корпусе светильника нарезана резьба G¾″.
