Светильник ВЭЛАН 22

Назначение

Взрывозащищенные светильники для люминесцентных индукционных ламп типа QL, а также газоразрядных ламп предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли.

Особенности

Применение люминесцентной индукционной лампы типа QL позволяет сократить энергозатраты и расходы на обслуживание. Срок службы лампы достигает 80 000 часов.

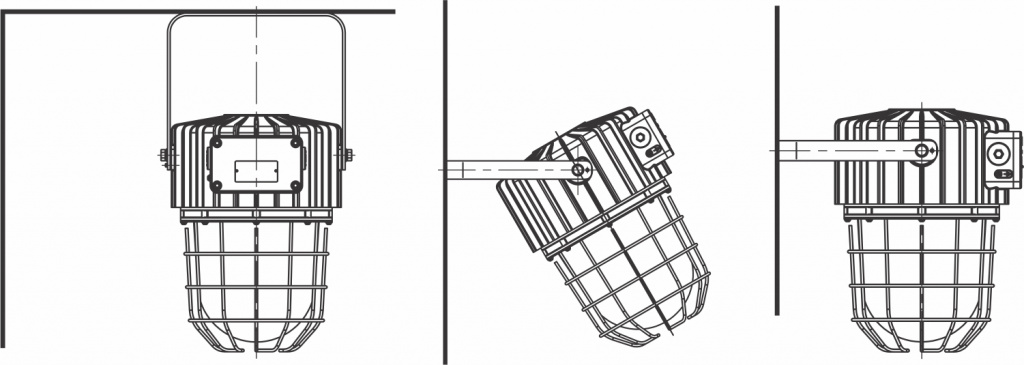

Универсальное крепление на скобе позволяет устанавливать светильник практически на любую поверхность и под любым углом.
Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Возможность комплектации светильника куполообразным отражателем.
Два габарита корпуса в зависимости от мощности используемых ламп.
Завод выпускает светильники ВЭЛАН 22 в качестве замены светильников ВАД71 с аналогичными техническими характеристиками.

Конструкция

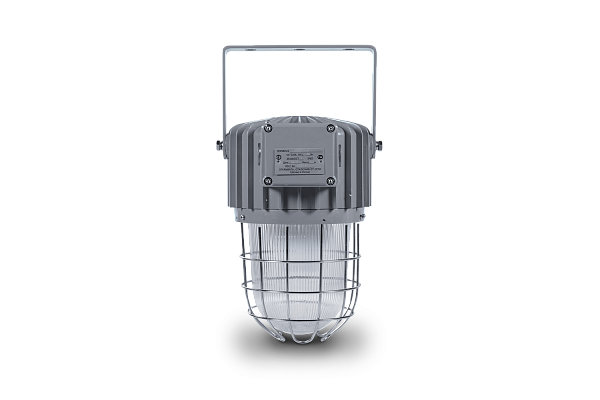

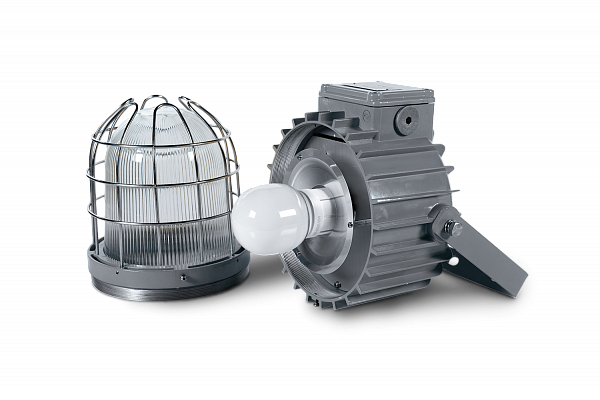

Светильник состоит из алюминиевого корпуса с порошковым покрытием. Защитное стекло термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон и клеммные зажимы для подключения питания. Подведение кабеля осуществляется через отверстие в коробке вводного отделения. В светильнике предусмотрена универсальная система крепления на скобе, которая позволяет устанавливать светильник на потолке, на стене, в т. ч. под углом, а также на вершине столбов. В светильнике предусмотрена возможность транзитной прокладки кабеля. Внутри и снаружи светильника установлены болты заземления.

Источники света

Люминесцентная индукционная лампа типа QL (ЛЮМ.ИНД.)
Ртутная лампа со встроенным балластом (РТ.Л.ВБ)
Лампа накаливания (Л.НАК.)
Компактная люминесцентная — лампа (ЭНСБ.Л.)

Связаться с нами

СЕРТИФИКАТЫ

СПБ ВЭЛАН 22

ТР ТС 012 ВЭЛАН 22

Сейсмо ВЭЛАН 22

Назначение

Взрывозащищенные светильники для люминесцентных индукционных ламп типа QL, а также газоразрядных ламп предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли.

Особенности

Применение люминесцентной индукционной лампы типа QL позволяет сократить энергозатраты и расходы на обслуживание. Срок службы лампы достигает 80 000 часов.
Универсальное крепление на скобе позволяет устанавливать светильник практически на любую поверхность и под любым углом.
Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Возможность комплектации светильника куполообразным отражателем.
Два габарита корпуса в зависимости от мощности используемых ламп.
Завод выпускает светильники ВЭЛАН 22 в качестве замены светильников ВАД71 с аналогичными техническими характеристиками.

Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием. Защитное стекло термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон и клеммные зажимы для подключения питания. Подведение кабеля осуществляется через отверстие в коробке вводного отделения. В светильнике предусмотрена универсальная система крепления на скобе, которая позволяет устанавливать светильник на потолке, на стене, в т. ч. под углом, а также на вершине столбов. В светильнике предусмотрена возможность транзитной прокладки кабеля. Внутри и снаружи светильника установлены болты заземления.

Источники света

Люминесцентная индукционная лампа типа QL (ЛЮМ.ИНД.)
Ртутная лампа со встроенным балластом (РТ.Л.ВБ)
Лампа накаливания (Л.НАК.)
Компактная люминесцентная — лампа (ЭНСБ.Л.)

Степень взрывозащиты:

1 Ex db eb IIC Т6…Т3 Gb,Ex tb IIIC T80°C…T195°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

110

Исполнение:

Зона 1

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

ЛЮМ.ИНД./РТ.Л.ВБ/Л.НАК/ЭНСБ.Л.

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

55, 85, 165/125, 160, 250, 500/100, 200, 300, 500/45, 65, 80

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

˃0,99

Климатическое исполнение:

В1/ОМ1/У1/УХЛ1

Частота переменного тока, Гц:

50

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН22-Х1 Х2 Х3- Х4-Х5

ВЭЛАН22 — светильник взрывозащищенный для газоразрядных ламп, компактных люминесцентных ламп, люминесцентных индукционных ламп, ламп накаливания, ртутных ламп со встроенным балластом.

Х1 — тип применяемой лампы:

— ЛЮМ.ИНД. — люминесцентная индукционная лампа;

— РТ.Л.ВБ — ртутная лампа со встроенным балластом;

— Л.НАК. — лампа накаливания;

— ЭНСБ.Л.— компактная люминесцентная лампа.

Х2 — мощность используемой в светильнике лампы (Вт).

Х3— тип крепления: С1 — на скобе.

Х4 — отражатель: КО — куполообразный, УО — угловой. При отсутствии отражателя индекс не указывается.

Х5 — вид климатического исполнения и категория размещения по ГОСТ 15150:

У1, ОМ1 — для светильников с люминесцентными лампами;

УХЛ1, В1, ОМ1 — для светильников со всеми остальными типами ламп.

Пример формулировки заказа:

обозначение светильника с люминесцентной индукционной лампой типа QL мощностью 85 Вт, с креплением на скобе, климатического исполнения и категории размещения У1:

ВЭЛАН22-ЛЮМ.ИНД.85С1-У1.
