Назначение
Светильник используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях народного хозяйства, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах, опасных по газу (смесей содержащих метан), угольной пыли. Предназначен для освещения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.
Особенности
Допускается установка газоразрядных ламп мощностью от 70 до 400 Вт. Светильник может комплектоваться по заявке заказчика как ПРА так и ЭПРА (ЭПРА только для натриевых и металлогалогенных ламп).
Применение ЭПРА обеспечивает:
- МГНОВЕННЫЙ ПЕРЕЗАПУСК «ГОРЯЧЕЙ» НАТРИЕВОЙ ГАЗОРАЗРЯДНОЙ ЛАМПЫ,ЧТО ПОЗВОЛЯЕТ ИСПОЛЬЗОВАТЬ СВЕТИЛЬНИК ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ.
- Немерцающий свет, стабильность световых характеристик.
- Особо прочный плафон с высокой прозрачностью выдерживает удар 4 Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
- Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы. Возможность комплектации светильника куполообразным отражателем.
- Тринадцать типов крепления.
- Возможность комплектации светильника защитной решеткой, дополнительно предохраняющей плафон от разрушения.
- Стабильный пуск и работа при температурах вплоть до -60°С.
- Завод выпускает светильники ВЭЛАН 21 в качестве замены светильников ВАД61, ВАД91 с аналогичными техническими характеристиками.
Конструкция

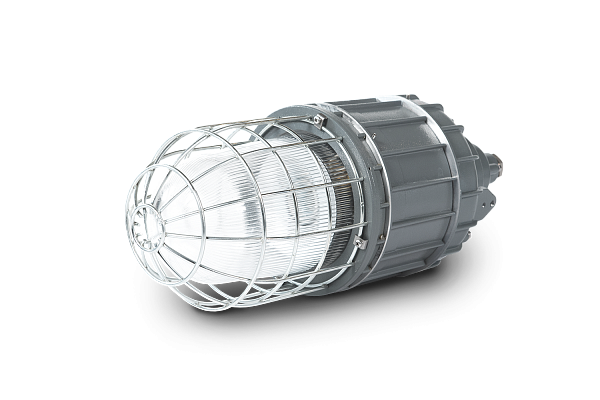

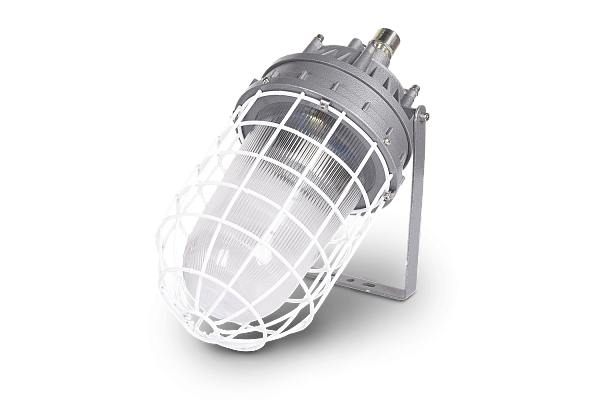

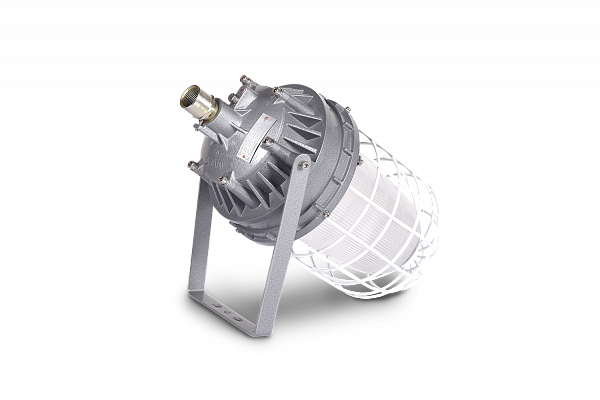

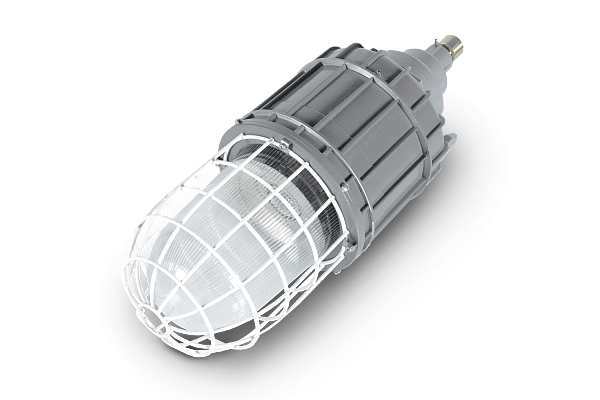

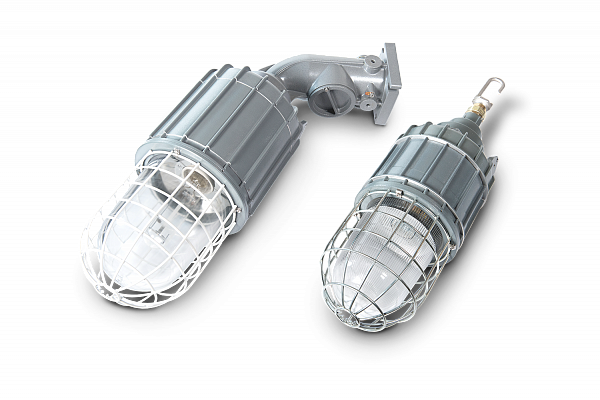

Светильник ВЭЛАН 21 имеет пять типоразмеров корпуса (ВЭЛАН 21 Version 2, Version 3, Version 4, Version 6, Version 7). Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон и клеммные зажимы для подключения питания и ПРА.едение кабеля осуществляется через отверстие, расположенное в верхней части светильника. В зависимости от выбранного крепления, для подключения может использоваться распределительная коробка типа ВАД-РСП, допускающая транзитную прокладку кабеля. Внутри и снаружи светильника установлены болты заземления.
Источники света
- Ртутная лампа высокого давления типа ДРЛ (РТ.Л.)
- Натриевая лампа высокого давления типа ДНаТ (НАТ.Л)
- Металлогалогенная лампа типа ДРИ (ГАЛ.Л.)
|

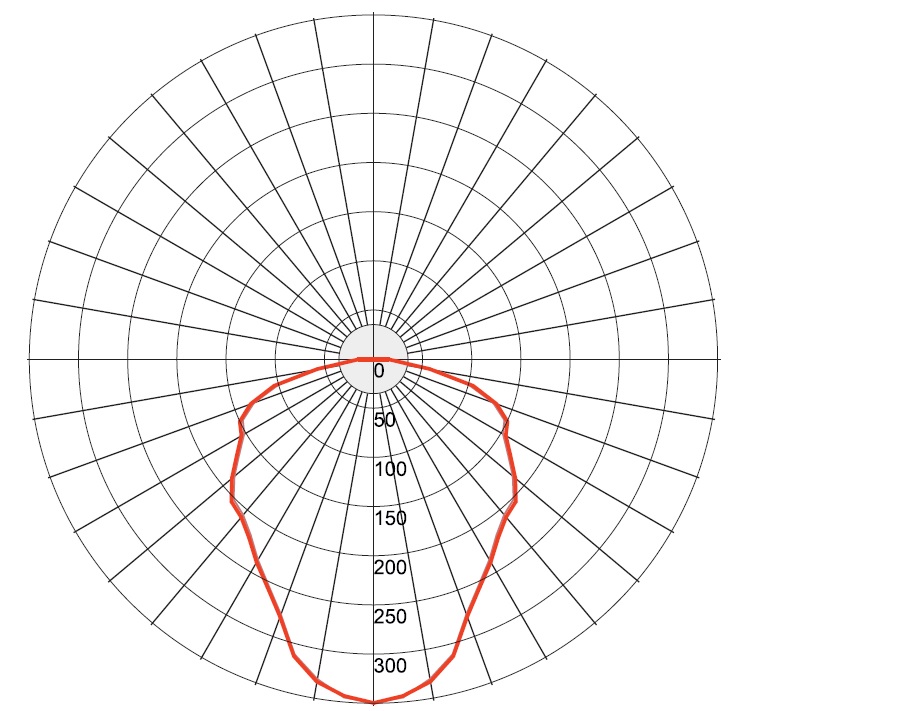

Тип лампы |
Мощность лампы до, Вт |
Маркировка взрывозащиты |
|
Светильник ВЭЛАН 21 Version 2 (Тип патрона Е27) |
||
|

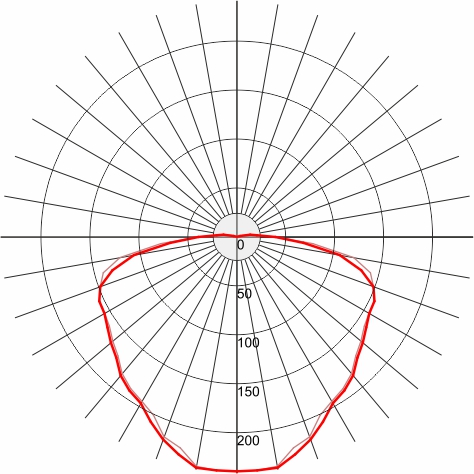

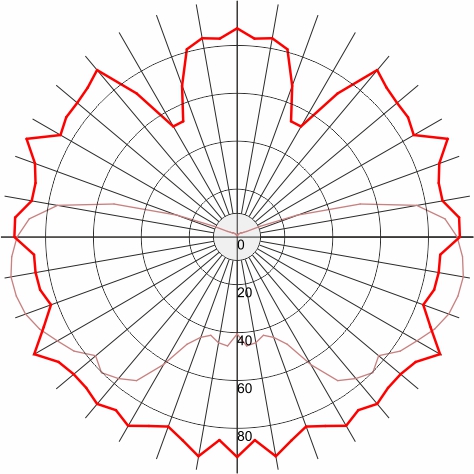

Натриевая лампа высокого давления, НАТ.Л. |
70 100 |
1Ex db IIC T5 Gb, Ex tb IIIC T95°C Db 1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db |
|
Металлогалогенная лампа, ГАЛ.Л. |
70 100 |
1Ex db IIC T5 Gb, Ex tb IIIC T95°C Db 1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db |
|
Светильник ВЭЛАН 21 Version 3 (Тип патрона Е27) |
||
|

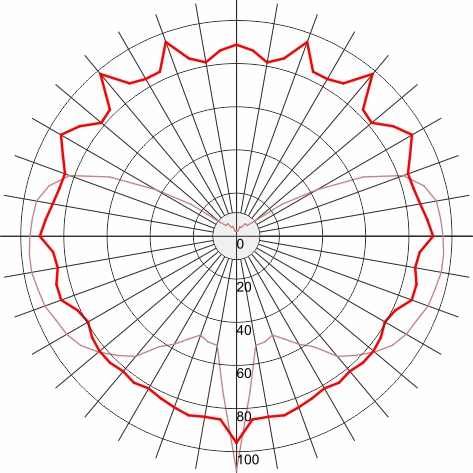

Натриевая лампа высокого давления, НАТ.Л. |
150 |
1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db |
|
Металлогалогенная лампа, ГАЛ.Л. |
150 |
1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db |
|
Светильник ВЭЛАН 21 Version 4 (Тип патрона Е27) |
||
|
Ртутная лампа высокого давления, РТ.Л. |
80 125 |
1Ex db IIC T5 Gb, Ex tb IIIC T95°C Db 1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db |
|
Светильник ВЭЛАН 21 Version 6 (Тип патрона Е40) |
||
|
Натриевая лампа высокого давления, НАТ.Л. |
250 |
1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db |
|
Металлогалогенная лампа,ГАЛ.Л. |
250 |
1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db |
|
Ртутная лампа высокого давления, РТ.Л. |
250 |
1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db |
|
Светильник ВЭЛАН 21 Version 7 (Тип патрона Е40) |
||
|

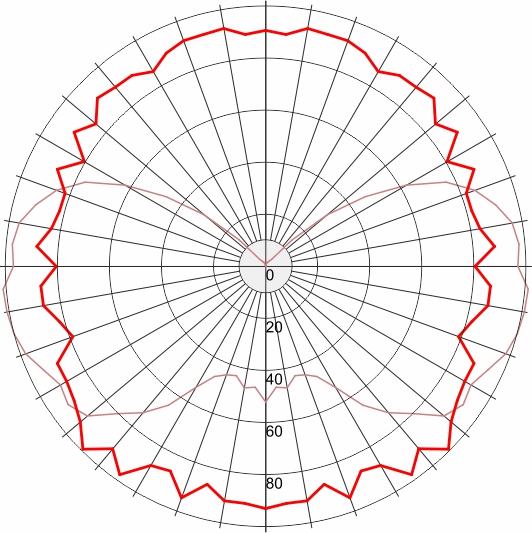

Натриевая лампа высокого давления, НАТ.Л. |
400 |
1Ex db IIC T3 Gb, Ex tb IIIC T195°C Db |
|

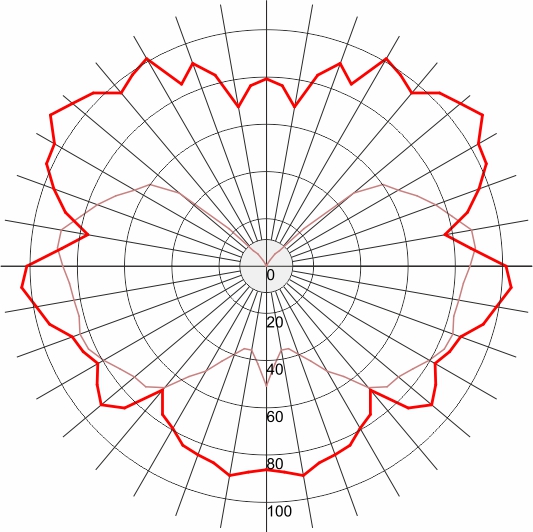

Металлогалогенная лампа,ГАЛ.Л. |
400 |
1Ex db IIC T3 Gb, Ex tb IIIC T195°C Db |
|

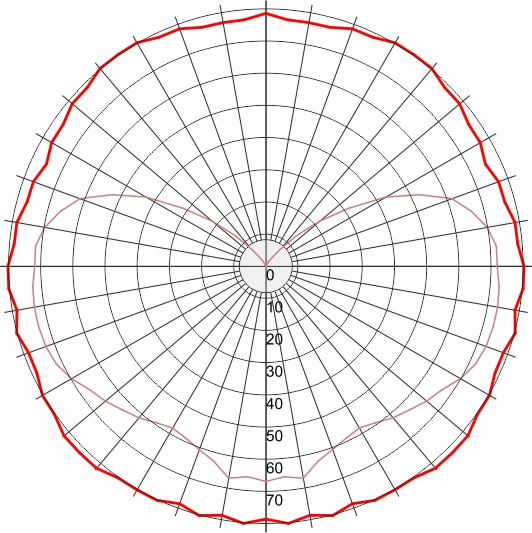

Ртутная лампа высокого давления, РТ.Л. |
400 |
1Ex db IIC T3 Gb, Ex tb IIIC T195°C Db |
