Светильник ВЭЛАН 180

Назначение

Светильник предназначен для освещения складов, цехов, ректификационных колонн, наливных станций и прочих взрывоопасных зон, опасных по газу и пыли.

Особенности

Крепление светодиодов на пирамиде обеспечивает распространение светового потока во все стороны.
Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Светодиодный источник света при одинаковой освещенности потребляет до десяти раз меньше энергии, чем лампа накаливания.
Для светильников мощностью 20 и 40Вт возможно изготовление с аккумулятором, обеспечивающим работу при отсутствии напряжения не менее 60 минут.
Стойкий к коррозии модифицированный алюминиевый сплав со специальным покрытием обеспечивает длительный срок службы светильника.
Одиннадцать различных вариантов крепления светильника позволяют смонтировать его практически на любой поверхности и в любых условиях.

Конструкция

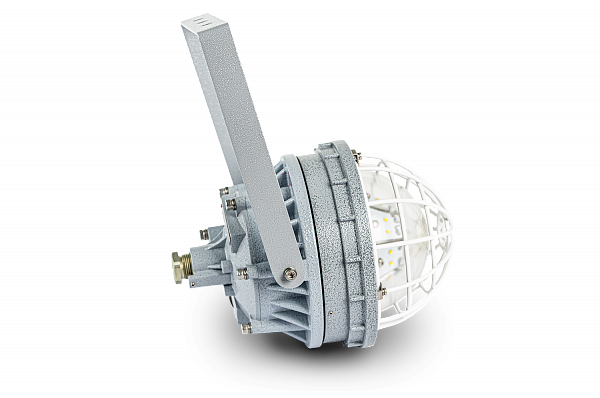

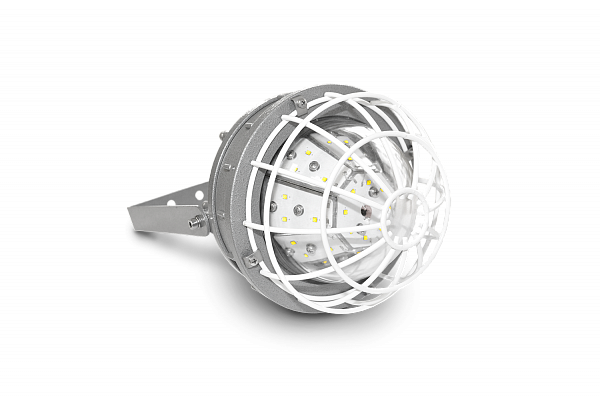

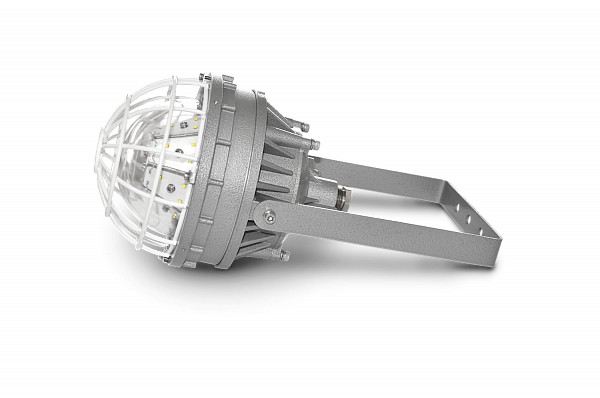

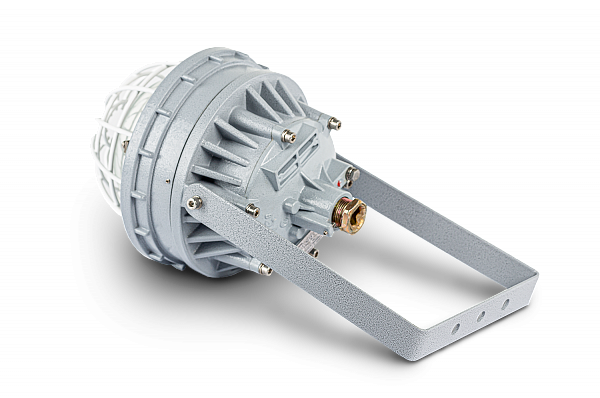

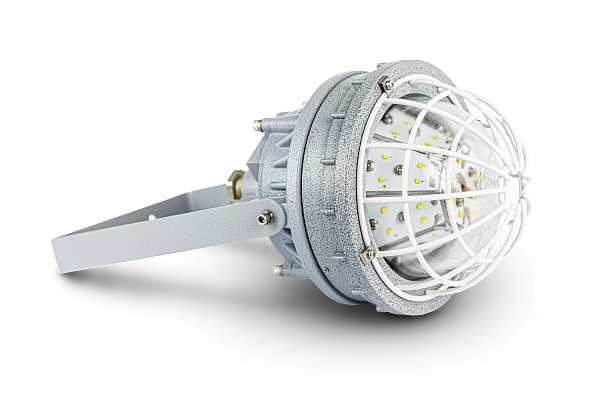

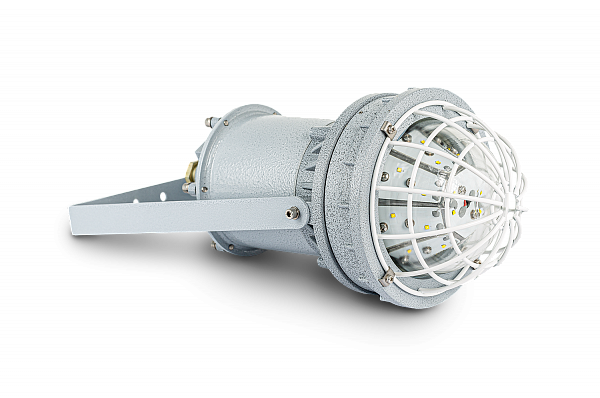

Светильник состоит из корпуса для пускорегулирующей аппаратуры, корпуса-радиатора и прозрачного плафона, закрепленного в обойме. Корпуса выполнены из алюминиевого сплава с порошковым покрытием. Плафон выполнен из боросиликатного стекла большой прочности.

В случае исполнения светильника с аккумулятором, корпус для пускорегулирующей аппаратуры делается с двумя отделениями. Внутри первого отделения устанавливаются клеммные зажимы, внутри второго отделения — светодиодный драйвер, аккумулятор с подогревом и блоки контроллера и переключения. Внутри корпуса-радиатора установлены светодиодные источники света. Внутри и снаружи светильника установлены болты заземления.

Источник света

Мощные светодиоды с эффективностью свечения не менее 120 Лм/Вт.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Светильник предназначен для освещения складов, цехов, ректификационных колонн, наливных станций и прочих взрывоопасных зон, опасных по газу и пыли.

Особенности

Крепление светодиодов на пирамиде обеспечивает распространение светового потока во все стороны.
Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Светодиодный источник света при одинаковой освещенности потребляет до десяти раз меньше энергии, чем лампа накаливания.
Для светильников мощностью 20 и 40Вт возможно изготовление с аккумулятором, обеспечивающим работу при отсутствии напряжения не менее 60 минут.
Стойкий к коррозии модифицированный алюминиевый сплав со специальным покрытием обеспечивает длительный срок службы светильника.
Одиннадцать различных вариантов крепления светильника позволяют смонтировать его практически на любой поверхности и в любых условиях.

Конструкция

Светильник состоит из корпуса для пускорегулирующей аппаратуры, корпуса-радиатора и прозрачного плафона, закрепленного в обойме. Корпуса выполнены из алюминиевого сплава с порошковым покрытием. Плафон выполнен из боросиликатного стекла большой прочности.

В случае исполнения светильника с аккумулятором, корпус для пускорегулирующей аппаратуры делается с двумя отделениями. Внутри первого отделения устанавливаются клеммные зажимы, внутри второго отделения — светодиодный драйвер, аккумулятор с подогревом и блоки контроллера и переключения. Внутри корпуса-радиатора установлены светодиодные источники света. Внутри и снаружи светильника установлены болты заземления.

Источник света

Мощные светодиоды с эффективностью свечения не менее 120 Лм/Вт.

Степень взрывозащиты:

1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

125

Исполнение:

Зона 1

Тип питания:

АС/DC

Класс защиты от поражения током:

I /II

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

Мощные светодиоды

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

20/30/40

Напряжение питания, В:

12/24/36/230

Коэффициент мощности, cos ɸ:

≥0,95

Вид монтажа:

Потолочное крепление/Труба G3/4 с коробкой (транзитный)/Скоба/Подвесное /Труба /Настенное/Опора

Аксессуары:

Аккумулятор

Климатическое исполнение:

УХЛ1

Зона применения:

Зона 1

Цветовая температура, К:

4500-5500

Индекс цветопередачи, Ra:

˃80

Материалы корпуса:

Алюминиевый сплав

Диаметр подводимых кабелей, мм:

9-14

Площадь сечения жил кабеля, мм2:

4х(1-2,5) мм²

Тип применяемого аккумулятора:

Li-Ion литий-ионный

Структура условного обозначения

ВЭЛАН 180-АК-СД.Л.Х1Х2 (Х3Х4)-УХЛ1

ВЭЛАН180 — светильник взрывозащищенный со светодиодным источником света.

АК — индекс, указывающий на исполнение светильника с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается.

СД.Л. — тип применяемой лампы: светодиоды.

Х1 — суммарная мощность используемых в светильнике светодиодов (Вт): 20, 30, 40.

Х2 — тип крепления: Т1 — на трубе, Т2 — на трубе с коробкой, П — потолочное, О2 — на опоре, О1 — на опоре 30⁰, В — подвесное, Н1 — настенное модификация №1, Н2 — настенное модификация №2, К — на крюке, С1 — на скобе, С2 — на скобе с коробкой.

Х3 — номинальное напряжение питания, В.

Х4 — тип тока: АС — переменный, DC — постоянный.

УХЛ1 — вид климатического исполнения и категория размещения по ГОСТ 15150 .

Примечание: при заказе светильника с устройством защиты от превышения напряжения (УЗПН), после условного обозначения в скобках необходимо прописать: (УЗПН).

Пример формулировки заказа:

обозначение светильника со светодиодами мощностью 40Вт, на номинальное напряжение 230В переменного тока, с креплением на скобе, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 180-СД.Л.40 С1(230АС)-УХЛ1
