Светильник ВЭЛАН 11

Назначение

Светильник используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях народного хозяйства, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах, опасных по газу (смесей содержащих метан), угольной пыли. Предназначен для освещения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

Особенности

Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

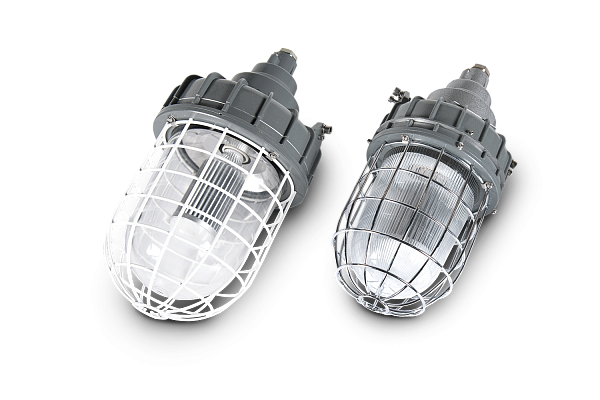

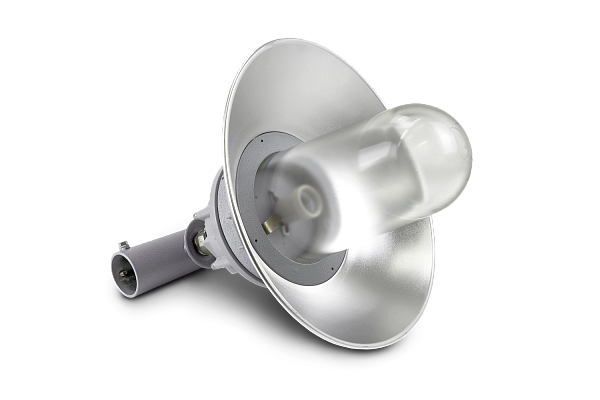

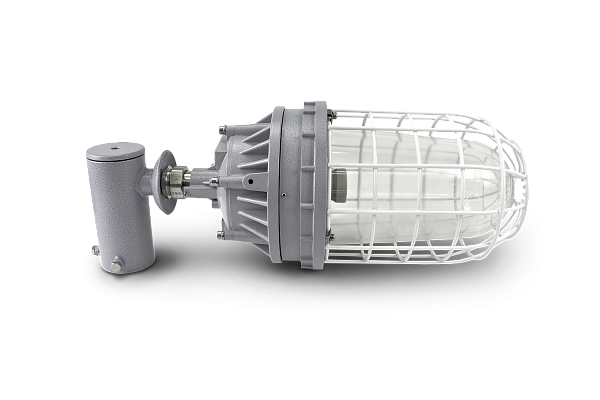

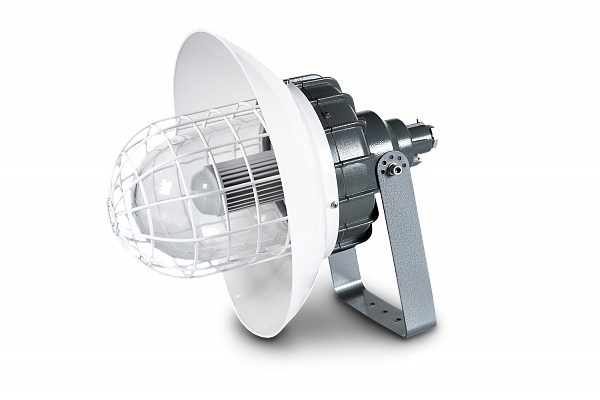

Возможность комплектации светильника куполообразным отражателем (для Version 2, Version 3 и Version 5).
Четыре габарита корпуса в зависимости от мощности используемых ламп.
Четырнадцать типов крепления.

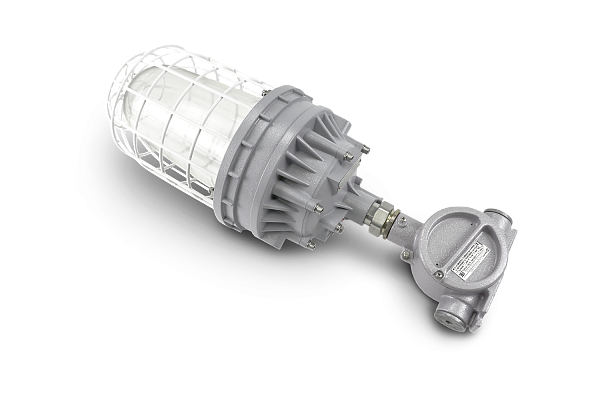

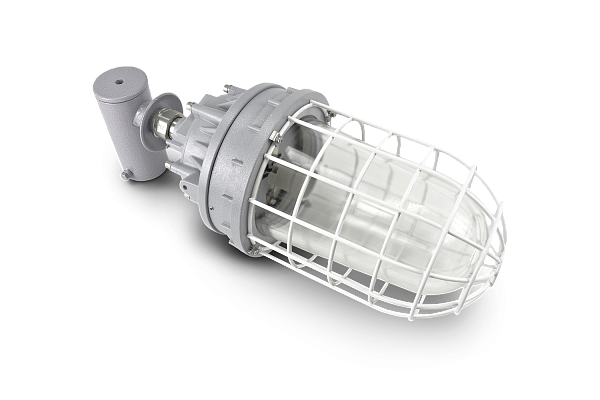

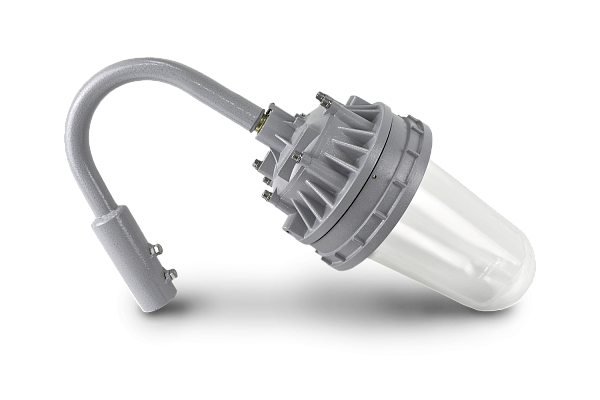

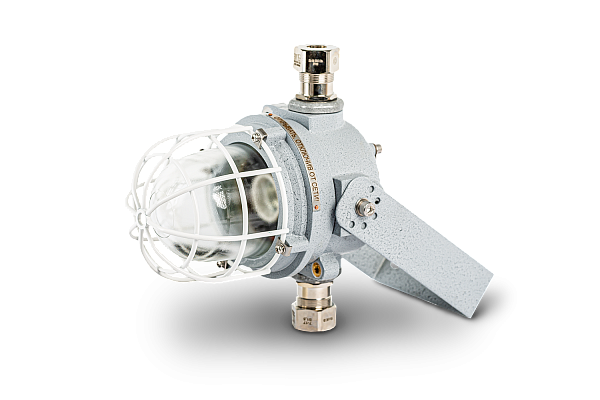

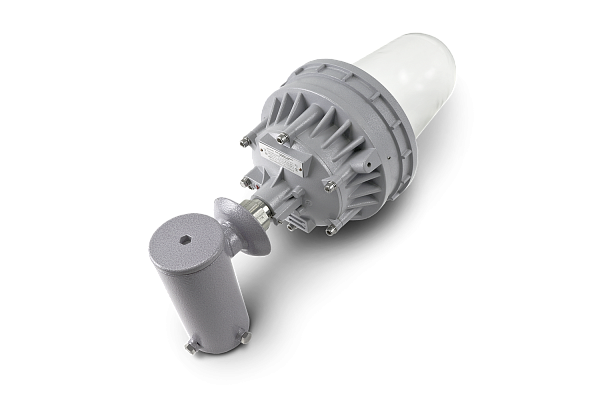

Возможность комплектации светильника защитной решеткой, дополнительно предохраняющей плафон от разрушения.

Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон и клеммные зажимы для подключения питания. Внутри и снаружи светильника установлены болты заземления.

Источники света

Лампа накаливания ЛОН (Л.НАК.)
Энергосберегающая компактная люминесцентная лампа КЛЛ (ЭНСБ.Л.) (Кроме ВЭЛАН11 Version 1)
Светодиодная лампа (СД.Л.)
Ртутная лампа со встроенным балластом ДРВ (РТ.Л.ВБ.)

Тип лампы	Мощность лампы до, Вт	Маркировка взрывозащиты
Светильник ВЭЛАН 11 Version 1 (Тип патрона Е27)
Лампа накаливания, Л.НАК.	60, 95	1Ex db IIC T5 Gb, Ex tb IIIC T95°C Db
Светодиодная лампа, СД.Л.	5, 7, 9, 10, 11	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светильник ВЭЛАН 11 Version 2 (Тип патрона Е27)
Лампа накаливания, Л.НАК.	200	1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db
Ртутная лампа высокого давления со встроенным балластом, РТ.Л.ВБ	125, 160	1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db
Компактная люминесцентная лампа, ЭНСБ.Л.	23	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светодиодная лампа, СД.Л.	25	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светильник ВЭЛАН 11 Version 3 (Тип патрона Е27)
Светодиодная лампа, СД.Л.	15	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Компактная люминесцентная лампа, ЭНСБ.Л.	45	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светильник ВЭЛАН 11 Version 5 (Тип патрона Е27/Е40)
Лампа накаливания, Л.НАК.	300	1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db
Ртутная лампа высокого давления со встроенным балластом, РТ.Л.ВБ	250	1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db
Компактная люминесцентная лампа, ЭНСБ.Л.	65, 85	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светодиодная лампа, СД.Л.	30, 50, 70	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Светильник используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях народного хозяйства, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах, опасных по газу (смесей содержащих метан), угольной пыли. Предназначен для освещения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

Особенности

Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
Возможность комплектации светильника куполообразным отражателем (для Version 2, Version 3 и Version 5).
Четыре габарита корпуса в зависимости от мощности используемых ламп.
Четырнадцать типов крепления.
Возможность комплектации светильника защитной решеткой, дополнительно предохраняющей плафон от разрушения.

Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон и клеммные зажимы для подключения питания. Внутри и снаружи светильника установлены болты заземления.

Источники света

Лампа накаливания ЛОН (Л.НАК.)
Энергосберегающая компактная люминесцентная лампа КЛЛ (ЭНСБ.Л.) (Кроме ВЭЛАН11 Version 1)
Светодиодная лампа (СД.Л.)
Ртутная лампа со встроенным балластом ДРВ (РТ.Л.ВБ.)

Тип лампы	Мощность лампы до, Вт	Маркировка взрывозащиты
Светильник ВЭЛАН 11 Version 1 (Тип патрона Е27)
Лампа накаливания, Л.НАК.	60, 95	1Ex db IIC T5 Gb, Ex tb IIIC T95°C Db
Светодиодная лампа, СД.Л.	5, 7, 9, 10, 11	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светильник ВЭЛАН 11 Version 2 (Тип патрона Е27)
Лампа накаливания, Л.НАК.	200	1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db
Ртутная лампа высокого давления со встроенным балластом, РТ.Л.ВБ	125, 160	1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db
Компактная люминесцентная лампа, ЭНСБ.Л.	23	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светодиодная лампа, СД.Л.	25	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светильник ВЭЛАН 11 Version 3 (Тип патрона Е27)
Светодиодная лампа, СД.Л.	15	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Компактная люминесцентная лампа, ЭНСБ.Л.	45	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светильник ВЭЛАН 11 Version 5 (Тип патрона Е27/Е40)
Лампа накаливания, Л.НАК.	300	1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db
Ртутная лампа высокого давления со встроенным балластом, РТ.Л.ВБ	250	1Ex db IIC T4 Gb, Ex tb IIIC T130°C Db
Компактная люминесцентная лампа, ЭНСБ.Л.	65, 85	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
Светодиодная лампа, СД.Л.	30, 50, 70	1Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

Степень взрывозащиты:

1Ех db IIС Т6…Т3 Gb,Ex tb IIIC T80°C…T195°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

120

Исполнение:

Зона 1

Тип питания:

АС/DC

Класс защиты от поражения током:

I /II

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Л.НАК./СД.Л./ЭНСБ.Л./РТ.Л.ВБ

Номер технических условий:

ПИНЮ.676200.01 ТУ

Мощность, Вт:

5, 7, 9, 10, 11, 15, 25, 30, 50, 70 /60, 95, 200, 300/125, 160, 250/23, 45, 65, 85

Напряжение питания, В:

12/24/230

Вид монтажа:

Крюк/Рым-болт/Настенное крепление 30⁰/Настенное крепление 90⁰/Потолочное крепление/Скоба/Настенное/Опора

Аксессуары:

Внешний отражатель

Климатическое исполнение:

В1/ОМ1/У1/УХЛ1

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Классификация взрывоопасных зон:

Зона 1

Материалы корпуса:

Алюминиевый сплав

Сертификаты:

2167

Структура условного обозначения

ВЭЛАН 11 — Х1 Х2 Х3 (Х4)-Х5-Х6 Х7

ВЭЛАН-11— светильник взрывозащищенный.

Х1 — тип применяемой лампы:

— Л.НАК.— лампа накаливания;

— ЭНСБ.Л.— энергосберегающая компактная люминесцентная лампа (кроме ВЭЛАН 11 Version 1);

— СД.Л.— светодиодная лампа;

— РТ.Л.ВБ — ртутная лампа со встроенным балластом ДРВ (только для ВЭЛАН 11 Version 2 и Version 5).

Х2 — мощность используемой в светильнике лампы (Вт).

Х3 — тип крепления: К — на крюке; П — потолочное; В — подвесное; Т1 — на трубе; Т2 — на трубе с коробкой; С1 — на скобе; С2 — наскобе с коробкой; Н — настенное (для Version 5); Н1 — настенное 30° (для Version 2 и Version 3); Н2 — настенное 90° (для Version 2 и Version 3); О — на опоре (для Version 1 и Version 5); О1 — на опоре 30⁰ (для Version 2 и Version 3); О2 — на опоре 90⁰ (для Version 2 и Version 3); Р — на рым-болте (для Version 1).

Х4 — напряжение питания и тип тока (АС или DC) (указывается для светодиодных источников света).

Х5 — отражатель: КО — куполообразный (для Version 2, Version 3 и Version 5). При отсутствии отражателя индекс не указывается.

Х6 — вид климатического исполнения и категория размещения по ГОСТ 15150:

У1, ОМ1 — для светильников с люминесцентными лампами;

УХЛ1, В1, ОМ1 — для светильников со всеми остальными типами ламп.

Х7— обозначение версии светильника в соответствии с таблицей типоисполнений: Version 1; Version 2; Version 3; Version 5. Допускается сокращённое обозначение, например: Ver. 5 или V5.

Примечание: при необходимости комплектации светильника Version 2 и Version 3 защитной решёткой после маркировки светильника добавляется «с решёткой».

Пример формулировки заказа:

обозначение светильника для ламп накаливания мощностью 95Вт, потолочным видом монтажа, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 11-Л.НАК. 95П-УХЛ1 Version 1

Обозначение светильника для светодиодной лампы мощностью 15Вт, с видом монтажа «на скобе», работающего от 230В переменного тока, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 11 -СД.Л.15С1(230АС)-УХЛ1 Version 3

Комплектность поставки

Светодиодная и энергосберегающая компактная люминесцентная лампы поставляются в комплекте, остальные типы ламп заказываются отдельно.

Светильники ВЭЛАН 11 Version 2 и Version 3 по умолчанию поставляются без решётки, светильники ВЭЛАН 11 Version 1 и Version 5 по умолчанию укомплектованы решёткой. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются:

Лампа накаливания Л. НАК, ртутная лампа высокого давления со встроенным балластом РТ.Л.ВБ (при необходимости).

Для подвесного крепления В, потолочного крепления П, настенных креплений Н, Н1, Н2; заказываются кабельные вводы:

— ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;

— ВК-Х-ВЭЛ4-М25-ExdG или ВК-Х-ВЭЛ2-М25-ExdG для небронированного кабеля;

— ВК-Х- ВЭЛ2БТ-М25 — Ex d G — G3/4 «для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Для крепления на скобе С1, взамен поставляемого по умолчанию кабельного ввода, заказываются:

Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н, Н1, Н2 комплектуются заглушками с резьбой М25×1,5, кроме Version 1.

— ВК-Х-ВЭЛ2БМ-G¾»-ExdG для бронированного кабеля;

— ВК-Х-ВЭЛ4-G¾»-ExdG или ВК-Х-ВЭЛ2-G¾» -ExdG для небронированного кабеля;

— ВК-Х-ВЭЛ2БТ-G¾»-ExdG-G¾″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

— ВК-Х-ВЭЛ2БТ-G¾»-ExdG-G¾″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Светильник ВЭЛАН 11 Version 1 по умолчанию поставляется с кабельным вводом ВК-С-ВЭЛ 2-М25.

При заказе светильников ВЭЛАН 11 Version 2, Version 3 и Version 5 без типа крепления, но с крышкой, нужно учитывать, что в крышке светильника нарезана резьба G¾.

Для крепления на опоре (поставляется кронштейн, опора не поставляется) дополнительных кабельных вводов не требуется.

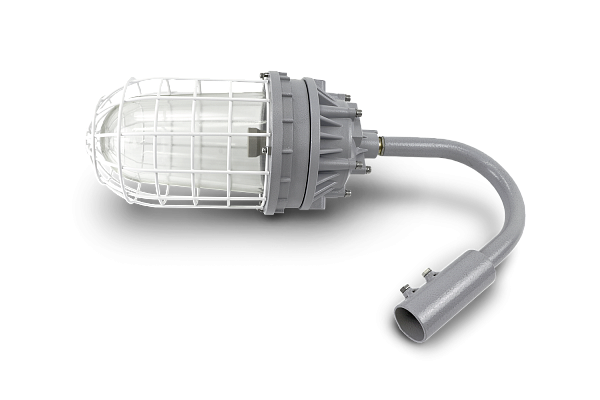

Решётка (для светильников ВЭЛАН 11 Version 2 и Version 3).

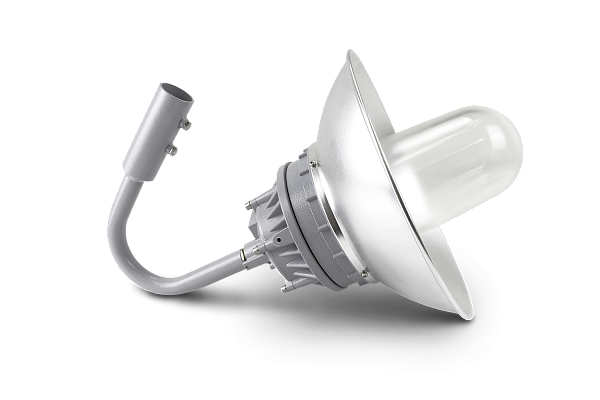

Куполообразный отражатель (для светильников ВЭЛАН 11 Version 2, Version 3 и Version 5).

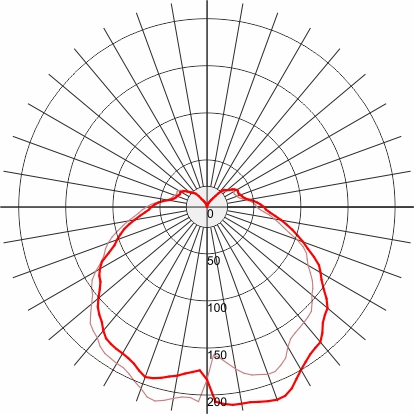

Фотометрические кривые

Л.НАК.95Вт ЭНСБ.Л.45Вт ЭНСБ.Л.65Вт

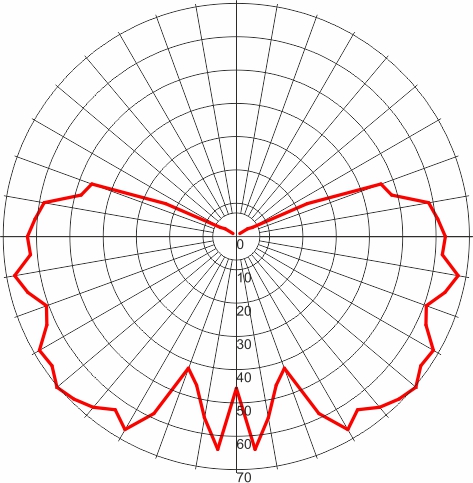

Фотометрия - Для светильника с лампой накаливания 95 Вт.jpg

Фотометрия - Для светильника с компактной люминесцентной лампой 45 Вт.jpg

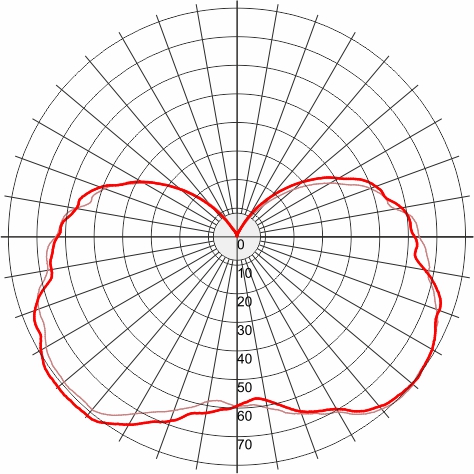

Для светильника с клмпактной люминисцентной лампой 65 Вт.jpg

1 450 Лм 2 800 Лм 4 200 Лм

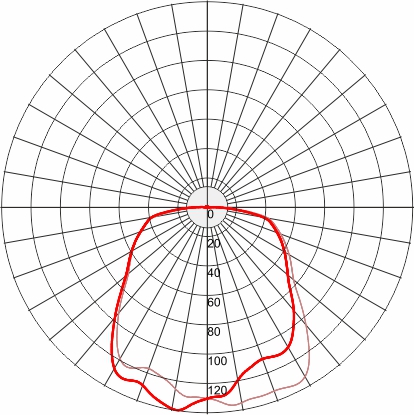

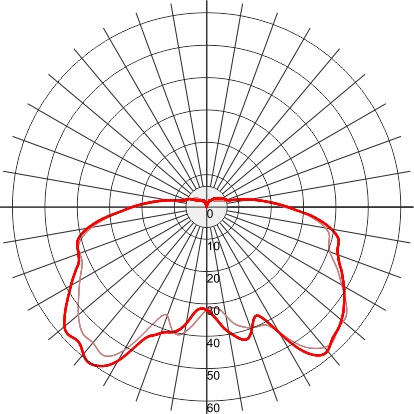

ВЭЛАН11-СД.Л.5 ВЭЛАН11-СД.Л.7 ВЭЛАН11-СД.Л.10

605 Лм 847 Лм 1 210 Лм

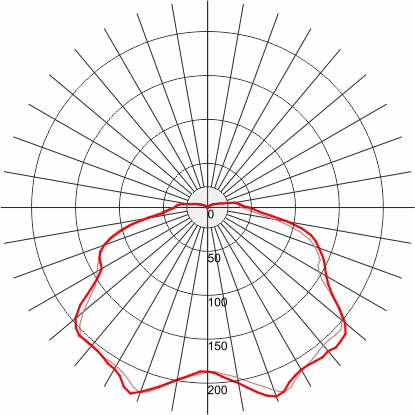

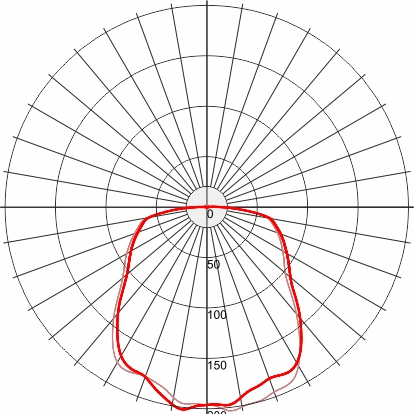

ВЭЛАН11-СД.Л.11 ВЭЛАН11-СД.Л.15 ВЭЛАН11-СД.Л.15-КО

1 331 Лм 1 848 Лм 1 815 Лм

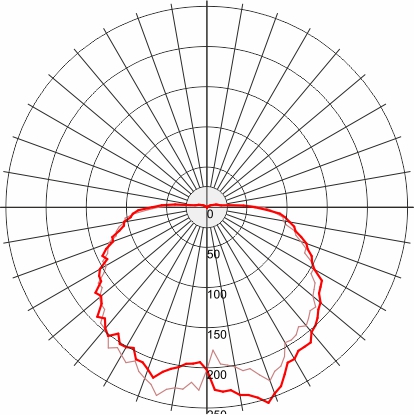

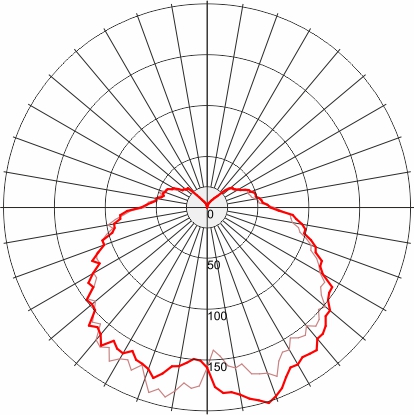

ВЭЛАН11-СД.Л.30 ВЭЛАН11-СД.Л.30-КО ВЭЛАН11-СД.Л.50

3 696 Лм 3 630 Лм 6 160 Лм

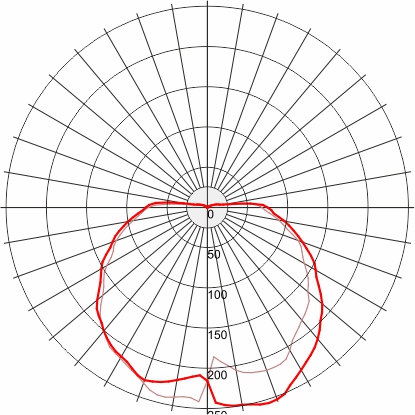

ВЭЛАН11-СД.Л.50-КО ВЭЛАН11-СД.Л.70 ВЭЛАН11-СД.Л.70-КО

6 050 Лм 8 624 Лм 8 470 Лм

Габаритные, монтажные и установочные размеры

ВЭЛАН 11 Version 1

П: потолочное О: на опоре

Масса — 3кг Масса — 3кг

Т1: на трубе С1: на скобе Р: на рым-болте

Масса — 3кг Масса — 3кг Масса — 3кг

К: на крюке

Масса — 3кг

ВЭЛАН 11 Version 2, Version 3

Общие размеры К: на крюке В: подвесное

Общие размеры

L, мм

Масса, кг

На крюке

L, мм

Масса, кг

Подвесное

L, мм

Масса, кг

Version 2 342 5,8 Version 2 475 6 Version 2 720 7,6

Version 3 382 6,3 Version 3 515 6,5 Version 3 760 8,1

Н1: настенное 30⁰ Н2: настенное 90⁰

Настенное 30⁰
L, мм
L1, мм
Масса, кг
Настенное 90⁰
L, мм

L1, мм

Масса, кг

Version 2 765 360 8 Version 2 470 560 8

Version 3 790 365 8,5 Version 3 470 600 8,5

О1: на опоре 30⁰ О2: на опоре 90⁰

На опоре 30⁰	L, мм	L1, мм	Масса, кг	На опоре 90⁰	L, мм	L1, мм	Масса, кг
Version 2	445	435	7,5	Version 2	385	430	7
Version 3	465	470	8	Version 3	390	470	7,5

С1: на скобе С2: на скобе с коробкой

На скобе

L, мм

Масса, кг

На скобе с коробкой

L, мм

Масса, кг

Version 2 505 6 Version 2 575 9

Version 3 545 6,5 Version 3 615 9,5

Т1: на трубе Т2: на трубе с коробкой П: потолочное

На трубе

L,мм

Масса,кг

На трубе с коробкой

L,мм

Масса,кг

Потолочное

L,мм

Масса,кг

Version 2 385 6 Version 2 555 8 Version 2 510 7

Version 3 425 6,5 Version 3 595 8,5 Version 3 550 7,5

ВЭЛАН 11 Version 5

Общие размеры К: на крюке

Масса — 9,1кг Масса — 9,7кг

П: потолочное В: подвесное

Масса — 9,1кг Масса — 10,9кг

С1: на скобе С2: на скобе с коробкой

Масса — 9,7кг Масса — 11,8кг

Н: настенное О: на опоре

Масса — 9,6кг Масса — 9,2кг

Т1: на трубе Т2: на трубе с коробкой

Масса — 9,2кг Масса — 11,5кг
