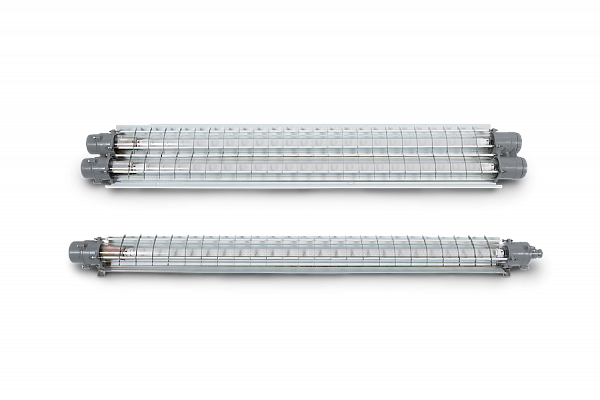

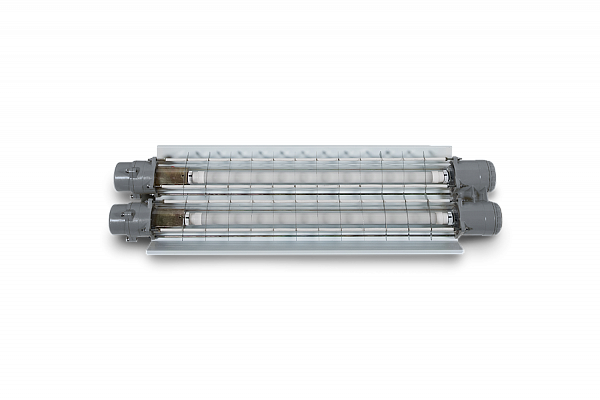

Светильник ВЭЛ 51

Назначение

Используются для освещения взрывоопасных зон заводов, производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Конструкция светильника позволяет быстро произвести подключение к сети и, при необходимости, быстро произвести замену перегоревшей лампы.

Конструкция

Люминесцентные лампы и пускорегулирующая аппаратура крепятся на элементах светильника, образующих единую раму, и вставленных в стеклянную трубку. Стеклянная трубка выдерживает нагрузку 4Дж, имеется ряд перегородок из нержавеющей стали для защиты стекла от механических воздействий.

Комплектность поставки

Линейные светодиодные лампы и линейные люминесцентные лампы поставляются в комплекте. По умолчанию одинарный светильник комплектуется одним кабельным вводом для не бронированного кабеля. Светильник на две лампы с потолочным и подвесным креплениями по умолчанию комплектуется двумя кабельными вводами для не бронированного кабеля.
Дополнительно заказываются:
Кабельные вводы (кроме ВЭЛ51-2х18Н, ВЭЛ51-2х36Н, ВЭЛ51-2х18О, ВЭЛ51-2х36О):
— ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;
— ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
— ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4” для не бронированного кабеля в трубе или для
присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе светильника без типа крепления нужно учитывать, что в корпусе этих светильников нарезана резьба G3/4”.
Кабельные вводы (для ВЭЛ51-2х18Н, ВЭЛ51-2х36Н, ВЭЛ51-2х18О, ВЭЛ51-2х36О):
— ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;
— ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
— ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4” для не бронированного кабеля в трубе или для
присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
В корпусе этих светильников нарезана резьба М25.

Источник света

Линейная люминесцентная лампа с патроном G13 и линейная светодиодная лампа с патроном G13.

Связаться с нами

СЕРТИФИКАТЫ

ДС 020 ВЭЛ 51

СС 012 ВЭЛ51 00076-22

Сейсмо ВЭЛ 51

Назначение

Используются для освещения взрывоопасных зон заводов, производственных и складских помещений, а также других мест, где возможно возникновение взрывоопасного газа или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Конструкция светильника позволяет быстро произвести подключение к сети и, при необходимости, быстро произвести замену перегоревшей лампы.

Конструкция

Люминесцентные лампы и пускорегулирующая аппаратура крепятся на элементах светильника, образующих единую раму, и вставленных в стеклянную трубку. Стеклянная трубка выдерживает нагрузку 4Дж, имеется ряд перегородок из нержавеющей стали для защиты стекла от механических воздействий.

Комплектность поставки

Линейные светодиодные лампы и линейные люминесцентные лампы поставляются в комплекте. По умолчанию одинарный светильник комплектуется одним кабельным вводом для не бронированного кабеля. Светильник на две лампы с потолочным и подвесным креплениями по умолчанию комплектуется двумя кабельными вводами для не бронированного кабеля.
Дополнительно заказываются:
Кабельные вводы (кроме ВЭЛ51-2х18Н, ВЭЛ51-2х36Н, ВЭЛ51-2х18О, ВЭЛ51-2х36О):
— ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;
— ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
— ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4” для не бронированного кабеля в трубе или для
присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе светильника без типа крепления нужно учитывать, что в корпусе этих светильников нарезана резьба G3/4”.
Кабельные вводы (для ВЭЛ51-2х18Н, ВЭЛ51-2х36Н, ВЭЛ51-2х18О, ВЭЛ51-2х36О):
— ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;
— ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
— ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4” для не бронированного кабеля в трубе или для
присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
В корпусе этих светильников нарезана резьба М25.

Источник света

Линейная люминесцентная лампа с патроном G13 и линейная светодиодная лампа с патроном G13.

Степень взрывозащиты:

1Ex d IIB T6 Gb,1Ex d IIC T6 Gb,Ex tb IIIC T80°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65

Световая отдача, Лм/Вт:

110

Исполнение:

Зона 1

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Линейная люминесцентная лампа с патроном G13/Линейная светодиодная лампа с патроном G13

Номер технических условий:

ТУ 3461−007−00213569−2008

Мощность, Вт:

9/18/36

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

˃0,92

Способ установки:

Стационарный

Вид монтажа:

Подвесное крепление/Потолочное крепление/Настенное/Опора

Климатическое исполнение:

У1/УХЛ1

Частота переменного тока, Гц:

50

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Зона применения:

Зона 1

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛ51-СД.Л.-Х1хХ2 Х3-Х4-Х5

СД.Л. — индекс, указывающий на применение светодиодных ламп. При использовании люминесцентных ламп индекс СД.Л. не указывается.

Х1 — количество ламп.

Х2 — мощность используемой в светильнике лампы (Вт):

— линейная люминесцентная лампа — 18, 36Вт

— линейная светодиодная лампа — 9Вт (замена люм.лампы 18Вт); — 18 Вт (замена люм.лампы 36Вт);

Х3 — тип крепления: П — потолочное крепление, Ц — монтаж на цепи (только для ВЭЛ51−1×18 и ВЭЛ51−1×36), В — подвесное крепление, О — монтаж на опоре, Н — настенный монтаж (только для ВЭЛ51−2×18 и ВЭЛ51−2×36).

Х4 — вид климатического исполнения светильника и категория размещения по ГОСТ 15150:

— У1 — для светильников с люминесцентными лампами;

— УХЛ1 — для светильников со светодиодными лампами;

Х5 — маркировка взрывозащиты 1Ex d IIС T6 Gb.

Пример формулировки заказа:

светильник взрывозащищенный для люминесцентной лампы из алюминиевого сплава с двумя лампами мощностью 18 Вт, видом климатического исполнения и категорией размещения У1:

ВЭЛ51-2х18П-У1-1Ex d IIС T6 Gb.

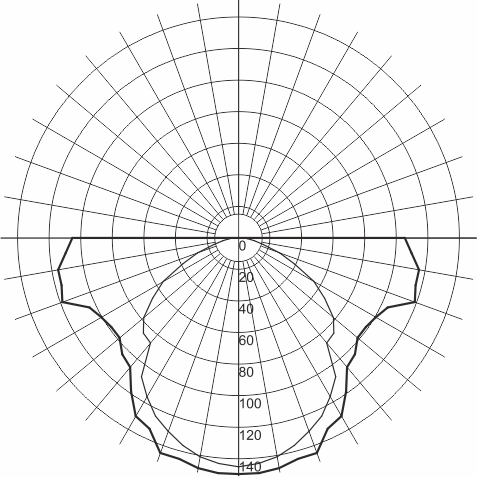

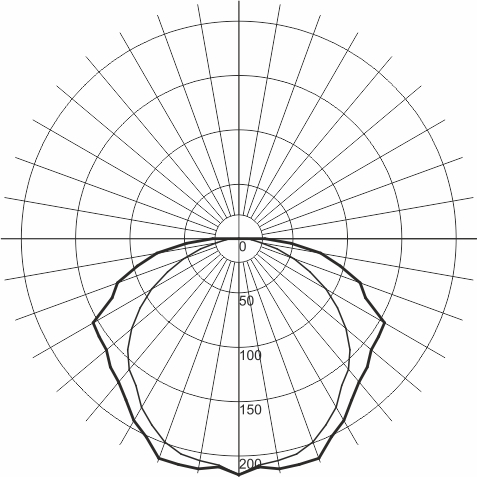

Фотометрические кривые

ВЭЛ51 с люминесцентными лампами

ВЭЛ51-1х18-У1 ВЭЛ51-1х36-У1 ВЭЛ51-2х18-У1 ВЭЛ51-2х36-У1

220В АС 18Вт 220В АС 36Вт 220В АС 36Вт 220В АС 67Вт

1050 Лм 2600 Лм 2300 Лм 3750 Лм

ВЭЛ51 со светодиодными лампами

ВЭЛ51-СД.Л.1х9-УХЛ1 ВЭЛ51-СД.Л.1х18-УХЛ1 ВЭЛ51-СД.Л.2х9-УХЛ1 ВЭЛ51-СД.Л.1х18-УХЛ1

220В АС 9Вт 220В АС 18Вт 220В АС 18Вт 220В АС 36Вт

993 Лм 1897 Лм 2028 Лм 4011 Лм

Габаритные и присоединительные размеры

ВЭЛ51-1х18 и ВЭЛ51-1х36

ВЭЛ51-2х18 и ВЭЛ51-2х36

Наименование	L1, мм	Наименование	L1, мм
ВЭЛ51-1х18	870	ВЭЛ51-2х18	860
ВЭЛ51-1х36	1480	ВЭЛ51-2х36	1470

Виды монтажа светильников с одной лампой

П: потолочное крепление О: на опоре

Ц: на цепи В: подвесное крепление

Примечание:

1. Монтажное оборудование и запасные части, не указанные в таблице, приобретаются заказчиком самостоятельно.
2. Количество элементов в таблице указано для одного светильника.

Виды монтажа светильников с двумя лампами

П: потолочное крепление В: подвесное крепление

ВЭЛ 51-6.jpg
Н: настенное крепление О: на опоре


Монтажное оборудование и запасные части

Поставляется в зависимости от монтажной версии, по умолчанию входит в комплект поставки
ВЭЛ 51-7.jpg

Примечание:

1. Монтажное оборудование и запасные части, не указанные в таблице, приобретаются заказчиком самостоятельно.
2. Количество элементов в таблице указано для одного светильника.
