Светильник ВЭЛ 51-Ш

Назначение

Взрывозащищенные светильники с корпусом из стали с антикоррозийным покрытием, предназначены для местного освещения на угольных выработках, так и в других местах, опасных по взрывоопасному газу, угольной пыли и др., в соответствии с маркировкой взрывозащиты.

Особенности

Надежность, безопасность.
Наличие защитной решётки, предохраняющей плафон от механических повреждений.
Особопрочный стеклянный плафон, устойчивый к агрессивным средам.
Применение линейных светодиодных ламп.

Конструкция

Светильник состоит из стального корпуса цилиндрической формы с порошковым покрытием. Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла. Схемотехника светильника со светодиодной лампой 2G11 со встроенной ПРА 9 и 18 Вт длиной 560 мм размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике установлены два кабельных ввода для транзитной прокладки небронированного кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.

Источник света

Линейные светодиодные лампы.

Связаться с нами

СЕРТИФИКАТЫ

Сейсмо ВЭЛ51-Ш

ДС 020 ВЭЛ51-Ш

СПБ ВЭЛ51-Ш

Назначение

Взрывозащищенные светильники с корпусом из стали с антикоррозийным покрытием, предназначены для местного освещения на угольных выработках, так и в других местах, опасных по взрывоопасному газу, угольной пыли и др., в соответствии с маркировкой взрывозащиты.

Особенности

Надежность, безопасность.
Наличие защитной решётки, предохраняющей плафон от механических повреждений.
Особопрочный стеклянный плафон, устойчивый к агрессивным средам.
Применение линейных светодиодных ламп.

Конструкция

Светильник состоит из стального корпуса цилиндрической формы с порошковым покрытием. Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла. Схемотехника светильника со светодиодной лампой 2G11 со встроенной ПРА 9 и 18 Вт длиной 560 мм размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике установлены два кабельных ввода для транзитной прокладки небронированного кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.

Источник света

Линейные светодиодные лампы.

Степень взрывозащиты:

РВ Ex db I Mb

Тип оборудования:

Светильник

Степень защиты, IP:

65/66

Исполнение:

РВ

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -5⁰С до + 35⁰С

Вид источника света:

Линейные светодиодные лампы

Номер технических условий:

ТУ 3461-007-00213569-2008

Напряжение питания, В:

127

Коэффициент мощности, cos ɸ:

≥0,95

Климатическое исполнение:

У5

Зона применения:

РВ

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛ51-Ш-Х1Х2-Х3-Х4

ВЭЛ51-Ш — светильник для светодиодных ламп с корпусом из стали в шахтном исполнении.

Х1 — тип применяемых ламп: СД.Л. – линейные светодиодные лампы.

Х2 — мощность используемой в светильнике лампы (Вт): 9, 18.

X3 — вид климатического исполнения и категория размещения по ГОСТ 15150: У5.

X4 — маркировка взрывозащиты: РВ Ex db I Mb.

Пример формулировки заказа:

светильник со светодиодной лампой мощностью 18 Вт, с маркировкой взрывозащиты РВ Ex db I Mb, климатического исполнения и категории размещения У5:
ВЭЛ51-Ш-СД.Л.18-У5- РВ Ex db I Mb.

Комплектность поставки

Светильник поставляется в комплекте с лампой и по умолчанию с 2-мя кабельными вводами ВК-С-ВЭЛ 2-G3/4-ЕхdG для небронированного кабеля наружным диаметром от 7 до 17 мм.

Дополнительно заказываются:
Кабельные вводы:
— ВК-Х-ВЭЛ 2БМ- G3/4-ExdG для бронированного кабеля.
При заказе светильника нужно учитывать, что в корпусе нарезана резьба G3/4 (2 отверстия). При заказе маркировка кабельного ввода прописывается отдельно после условного обозначения светильника.

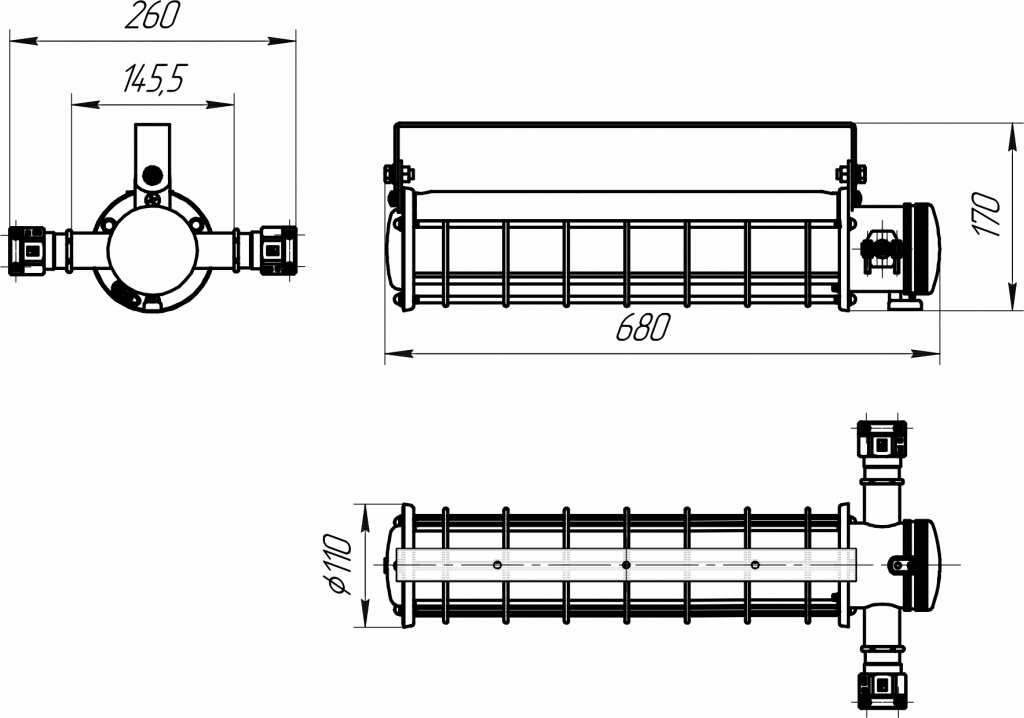

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры.jpg
