Светильник ВЭЛ 51-Ш РН1

Назначение

Светильники с корпусом из модифицированного алюминиевого сплава предназначены для освещения горных выработок угольных шахт и рудников не опасных в отношении взрыва газа, пара или пыли.

Особенности

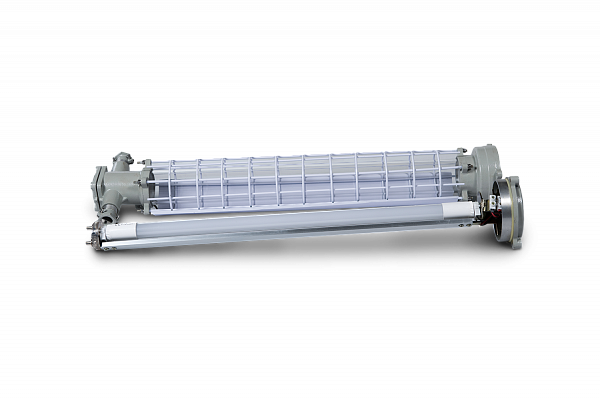

Надежность, безопасность, возможность быстрой замены лампы.
Наличие защитной решётки, предохраняющей плафон от ударов.
Особопрочный стеклянный плафон, устойчивый к агрессивным средам.

Конструкция

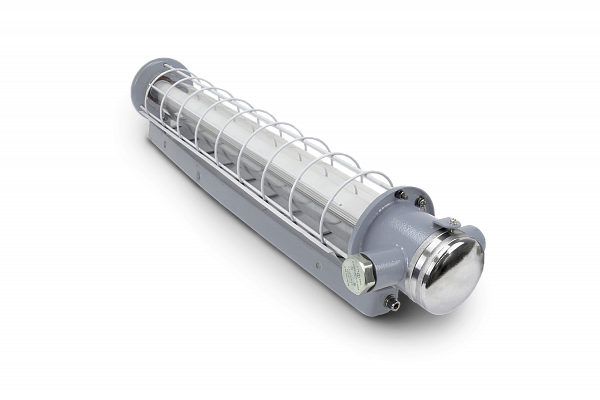

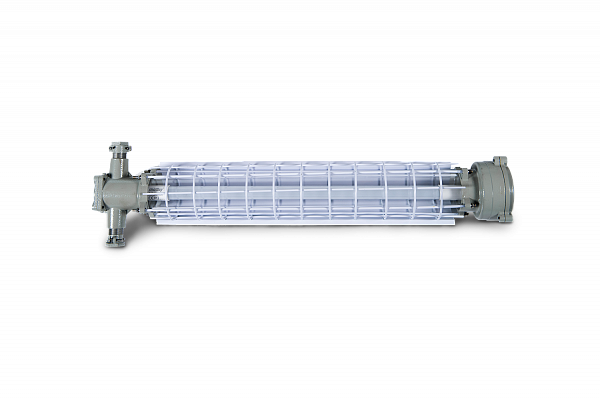

Светильники типа ВЭЛ51-Ш представляют собой цилиндрический корпус из алюминиевого сплава. Светопропускающий элемент вклеен в основание вводного отделения. Схемотехника светильника с лампой и пускорегулирующей аппаратурой (ПРА) размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике возможна установка двух кабельных вводов для транзитной прокладки кабеля питания. В заводской комплектации светильник поставляется с двумя заглушками. Заземление светильника обеспечивается внутренними и наружными болтами заземления, возле каждого зажима нанесен знак заземления.

Источник света

Линейные светодиодные лампы. Линейные люминесцентные лампы.

Связаться с нами

СЕРТИФИКАТЫ

СПБ ВЭЛ51-Ш-РН1

ДС 020 ВЭЛ51-Ш-РН1

Сейсмо ВЭЛ 51-Ш РН1

Назначение

Светильники с корпусом из модифицированного алюминиевого сплава предназначены для освещения горных выработок угольных шахт и рудников не опасных в отношении взрыва газа, пара или пыли.

Особенности

Надежность, безопасность, возможность быстрой замены лампы.
Наличие защитной решётки, предохраняющей плафон от ударов.
Особопрочный стеклянный плафон, устойчивый к агрессивным средам.

Конструкция

Светильники типа ВЭЛ51-Ш представляют собой цилиндрический корпус из алюминиевого сплава. Светопропускающий элемент вклеен в основание вводного отделения. Схемотехника светильника с лампой и пускорегулирующей аппаратурой (ПРА) размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике возможна установка двух кабельных вводов для транзитной прокладки кабеля питания. В заводской комплектации светильник поставляется с двумя заглушками. Заземление светильника обеспечивается внутренними и наружными болтами заземления, возле каждого зажима нанесен знак заземления.

Источник света

Линейные светодиодные лампы. Линейные люминесцентные лампы.

Степень взрывозащиты:

PH1

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Исполнение:

РН

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -5⁰С до + 35⁰С/от -10⁰С до + 35⁰С/от -40⁰С до + 40⁰С/от -60⁰С до + 50⁰С

Вид источника света:

Линейные светодиодные лампы/Линейные люминесцентные лампы

Номер технических условий:

ТУ 3461-007- 00213569-2008

Мощность, Вт:

9/18

Напряжение питания, В:

127

Коэффициент мощности, cos ɸ:

≥0,95

Климатическое исполнение:

У1/У5/УХЛ1/УХЛ5

Частота переменного тока, Гц:

50/60

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛ51-Ш-X1X2хХ3-Х4-РН1

ВЭЛ51-Ш — светильник рудничный нормальный с корпусом из алюминия для линейных люминесцентных или светодиодных ламп.

Х1 — тип применяемых ламп: СД.Л. — светодиодные лампы. В случае использования линейных люминесцентных ламп индекс не указывается.

Х2 — количество ламп: 1 или 2.

X3 — мощность лампы: 18Вт — люминесцентная, 9Вт — светодиодная.

X4 — вид климатического исполнения по ГОСТ 15150: У1, У5, УХЛ1, УХЛ5

РН1 — исполнение

Пример формулировки заказа:
светильник рудничный нормальный с одной люминесцентной лампой мощностью 18Вт, климатическим исполнением и категорией размещения У5: ВЭЛ51-Ш-1х18-У5-РН1

Комплектность поставки

По умолчанию светильник комплектуется двумя кабельными вводами для не бронированного кабеля. Линейные светодиодные лампы и линейные люминесцентные лампы поставляются в комплекте.

Дополнительно заказываются:
Кабельные вводы:
-ВК-Х-ВЭЛ2БМ-G3/4″-ExdG для бронированного кабеля;
-ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
При заказе кабельных вводов нужно учитывать, что в корпусе светильника нарезана резьба G3/4.

Фотометрические кривые

ВЭЛ51-Ш с линейными люминесцентными лампами

ВЭЛ51-Ш-1х18-У5 127В АС ВЭЛ51-Ш-2х18-У5 127В АС

1050 Лм 2400 Лм

ВЭЛ51-Ш с линейными светодиодными лампами

ВЭЛ51-Ш-СД.Л.1х9-У5 127В АС ВЭЛ51-Ш-СД.Л.2х9-У5 127В АС

993 Лм 1897 Лм

Габаритные и присоединительные размеры

ВЭЛ51-Ш-1х18

ВЭЛ51-Ш-2х18
