Светильник переносной СВП

Назначение

Светильник является переносным и предназначен для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

Удобная рукоятка для переноса с места на место.
Наличие крюка, позволяющего повесить светильник на трубе, стене или прочем объекте.
Особо прочный плафон с высокой прозрачностью выдерживает удар 4 Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
Кнопка включения/отключения светильника, расположенная на корпусе светильника.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

Конструкция

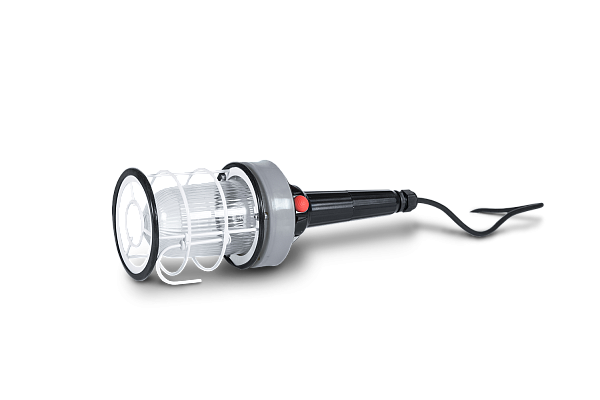

Светильник состоит из корпуса, стекла и рукоятки. Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Пластмассовая пустотелая рукоятка предназначена для переноса светильника. Внутри рукоятки установлены патрон и клеммные зажимы для подключения питания. Подведение кабеля осуществляется через кабельный ввод, расположенный на рукоятке. Внутри и снаружи светильника установлены болты заземления.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Светильник является переносным и предназначен для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

Удобная рукоятка для переноса с места на место.
Наличие крюка, позволяющего повесить светильник на трубе, стене или прочем объекте.
Особо прочный плафон с высокой прозрачностью выдерживает удар 4 Дж при температуре -60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
Кнопка включения/отключения светильника, расположенная на корпусе светильника.
Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

Конструкция

Светильник состоит из корпуса, стекла и рукоятки. Защитное стекло — термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Пластмассовая пустотелая рукоятка предназначена для переноса светильника. Внутри рукоятки установлены патрон и клеммные зажимы для подключения питания. Подведение кабеля осуществляется через кабельный ввод, расположенный на рукоятке. Внутри и снаружи светильника установлены болты заземления.

Степень взрывозащиты:

1Ex db еb IIС T6…Т4 Gb,1Ex tb IIIС T80°C…T130°C Db

Тип оборудования:

Светильник

Степень защиты, IP:

65/66/67

Световая отдача, Лм/Вт:

110

Исполнение:

Зона 1

Тип питания:

АС/DC

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

Л.НАК./СД.Л.

Номер технических условий:

ПИНЮ.676200.001 ТУ

Мощность, Вт:

5/95

Напряжение питания, В:

12-230

Масса, кг:

3,1

Коэффициент мощности, cos ɸ:

˃0,92

Способ установки:

Переносной

Вид монтажа:

Крюк

Климатическое исполнение:

УХЛ1

Частота переменного тока, Гц:

50/60

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Материалы корпуса:

Пластик

Структура условного обозначения

СВП-Х1 Х2 – Х3

СВП — светильник взрывозащищенный переносной.
Х1 – тип применяемой лампы: Л.НАК. – лампа накаливания; СД.Л. – светодиодная цокольная лампа.
Х2 – мощность используемой в светильнике лампы (Вт): 5Вт для СД.Л.; до 95Вт для Л.НАК.
Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1 – для светильника с лампами накаливания или светодиодными цокольными лампами.

Пример формулировки заказа:

обозначение светильника, для лампы накаливания мощностью 95 Вт, климатического исполнения и категории размещения УХЛ1, работающей от 220 Вт переменного тока:

СВП-Л.НАК.95-УХЛ1.

обозначения светильника, для лампы накаливания мощностью 60Вт, климатического исполнения и категории размещения УХЛ1, работающей от 12 В постоянного тока:

СВП-Л.НАК60-УХЛ1, (12 DC)

Комплектность поставки

Светильник поставляется в комплекте с пластиковым кабельным вводом для не бронированного кабеля (М25х1,5) и светодиодной лампой.

Дополнительно заказываются:

А) Лампа Л.НАК.

Б) Кабельные вводы:

— ВК-Х-ВЭЛ1БМ-М25х1,5-ExеG для бронированного кабеля;

— ВК-Х-ВЭЛ1БТ-М25х1,5-ExеG-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

— ВК-Х-ВЭЛ1БТ-М25х1,5-ExeG- G3/4” для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20. При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5 .

Габаритные и присоединительные размеры


Масса 3,1 кг
