Прожектор ВЭЛАН 23-ПР

Назначение

Взрывозащищенный прожектор серии ВЭЛАН23-ПР предназначен для освещения больших площадей месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Интегрированная конструкция с балластом удобна в обслуживании.
Отдельное отверстие для смены лампочки для более удобного обслуживания.
Прожекторы регулируются по вертикали в пределах от +45° до -45°.
Прожектор может комплектоваться по заявке заказчика как ПРА, так и ЭПРА (ЭПРА только для натриевых и металлогалогеновых ламп, в соответствии с таблицей).
Применение ЭПРА обеспечивает МГНОВЕННЫЙ ПЕРЕЗАПУСК «ГОРЯЧЕЙ» НАТРИЕВОЙ ГАЗОРАЗРЯДНОЙ ЛАМПЫ, ЧТО ПОЗВОЛЯЕТ ИСПОЛЬЗОВАТЬ СВЕТИЛЬНИК ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ.
Немерцающий свет, стабильность световых характеристик.
Стабильный пуск и работа при температурах вплоть до -60°С.

Конструкция

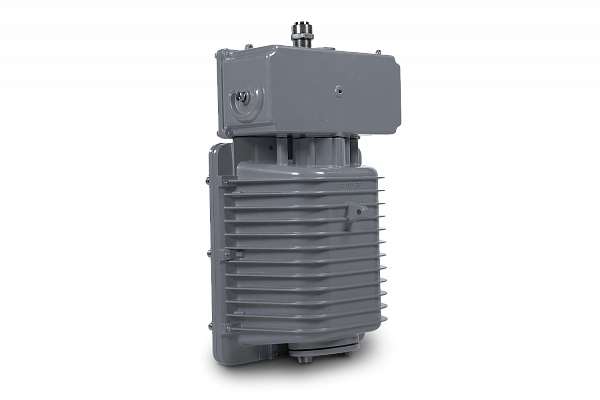

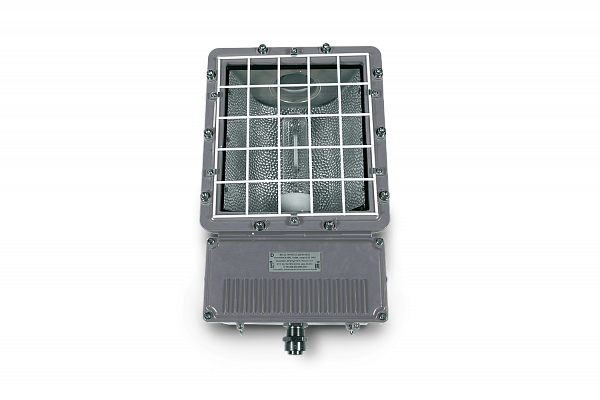

Прожекторы типа ВЭЛАН23-ПР представляют собой прямоугольный корпус неразборной конструкции, состоящей из вводного и лампового отделения. В зависимости от вида крепления, последнее представляет либо подставку, жестко закрепляемую на месте монтажа или салазки, предназначенные для удобства переноса прожектора и его последующей установки на горизонтальной поверхности. Для мощностей 400 и 1000 Вт — только неподвижное исполнение.

В вводном отделении, выполненном в корпусе с взрывозащитой вида «е» или вида «s», размещен пускорегулирующий аппарат ПРА. Ламповое отделение выполнено в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». Светопропускающий элемент защищен решеткой, изготовленной из оцинкованной стали. Заземление прожектора обеспечивается внутренними и наружными болтами заземления. Возле каждого болта нанесен знак заземления.

Источники света

Металлогалогенная лампа высокого давления — 70, 100, 150, 250, 400, 1000 Вт.
Ртутная лампа высокого давления — 80, 125, 250,400 Вт.
Натриевая лампа высокого давления — 70, 100,150, 250, 400, 1000 Вт.
Лампа накаливания — 100, 200, 300, 500 Вт.
Светодиодная лампа — 15, 30 Вт.
Энергосберегающая лампа — 45, 65, 80 Вт.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ВЭЛАН 23-ПР

ДС 020 ВЭЛАН 23-ПР

СПБ ВЭЛАН 23-ПР

Сейсмо ВЭЛАН 23 ПР

Назначение

Взрывозащищенный прожектор серии ВЭЛАН23-ПР предназначен для освещения больших площадей месторождений, морских платформ, доков и заводов, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

Интегрированная конструкция с балластом удобна в обслуживании.
Отдельное отверстие для смены лампочки для более удобного обслуживания.
Прожекторы регулируются по вертикали в пределах от +45° до -45°.
Прожектор может комплектоваться по заявке заказчика как ПРА, так и ЭПРА (ЭПРА только для натриевых и металлогалогеновых ламп, в соответствии с таблицей).
Применение ЭПРА обеспечивает МГНОВЕННЫЙ ПЕРЕЗАПУСК «ГОРЯЧЕЙ» НАТРИЕВОЙ ГАЗОРАЗРЯДНОЙ ЛАМПЫ, ЧТО ПОЗВОЛЯЕТ ИСПОЛЬЗОВАТЬ СВЕТИЛЬНИК ДЛЯ АВАРИЙНОГО ОСВЕЩЕНИЯ.
Немерцающий свет, стабильность световых характеристик.
Стабильный пуск и работа при температурах вплоть до -60°С.

Конструкция

Прожекторы типа ВЭЛАН23-ПР представляют собой прямоугольный корпус неразборной конструкции, состоящей из вводного и лампового отделения. В зависимости от вида крепления, последнее представляет либо подставку, жестко закрепляемую на месте монтажа или салазки, предназначенные для удобства переноса прожектора и его последующей установки на горизонтальной поверхности. Для мощностей 400 и 1000 Вт — только неподвижное исполнение.

В вводном отделении, выполненном в корпусе с взрывозащитой вида «е» или вида «s», размещен пускорегулирующий аппарат ПРА. Ламповое отделение выполнено в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». Светопропускающий элемент защищен решеткой, изготовленной из оцинкованной стали. Заземление прожектора обеспечивается внутренними и наружными болтами заземления. Возле каждого болта нанесен знак заземления.

Источники света

Металлогалогенная лампа высокого давления — 70, 100, 150, 250, 400, 1000 Вт.
Ртутная лампа высокого давления — 80, 125, 250,400 Вт.
Натриевая лампа высокого давления — 70, 100,150, 250, 400, 1000 Вт.
Лампа накаливания — 100, 200, 300, 500 Вт.
Светодиодная лампа — 15, 30 Вт.
Энергосберегающая лампа — 45, 65, 80 Вт.

Степень взрывозащиты:

1Ex d e IIB T4(T3) Gb,Ex tb IIIC T135°С(T200°С) Db,1Ex d IIC T2 Gb, Ex tb IIIC T300°С Db

Тип оборудования:

Прожектор

Степень защиты, IP:

65/66

Исполнение:

Зона 1

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Вид источника света:

ГАЛ.Л./НАТ.Л. /РТ.Л./СД.Л./ЭНСБ.Л.

Номер технических условий:

ПИНЮ.676147.104 ТУ

Мощность, Вт:

15/30/45/65/70/80/100/125/150/200/250/300/400/500/1000

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

˃0,92

Вид монтажа:

Комбинированный

Климатическое исполнение:

В1/ОМ1/УХЛ1

Частота переменного тока, Гц:

50

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН23-ПР-X2 Х3 Х4-Х5-Х6
ВЭЛАН-ПР — прожектор заливающего света взрывозащищенный для промышленных предприятий.
23 — серия прожектора:
— прожектор с видом взрывозащиты 1Ex d e IIB T4 Gb и встроенным ПРА для ламп мощностью до 250Вт,
— прожектор с видом взрывозащиты 1Ex d e IIB T3 Gb и встроенным ПРА для ламп мощностью до 400Вт,
— прожектор с видом взрывозащиты 1Ex d IIС T2 Gb и встроенным ПРА для ламп мощностью свыше 400Вт и до 1000Вт, или 1ExdIICT2 и встроенным ПРА для ламп мощностью свыше 400Вт и до 1000Вт.
Х2 — тип лампы:
— ГАЛ.Л. — металлогалогенная лампа типа ДРИ; НАТ.Л. — натриевая лампа типа ДНаТ; РТ.Л. — ртутная лампа типа ДРЛ; СД.Л. — светодиодная лампа; ЭНСБ.Л. — энергосберегающая лампа.
Х3 — мощность лампы.
Х4 — тип крепления ВЭЛАН23-ПР: Н — неподвижное; П — переносное
Х5 — маркировка взрывозащиты: 1Ex d e IIB T3(T4) Gb для ламп мощностью до 400 Вт, 1Ex d IIС T2 Gb для ламп мощностью свыше 400 Вт и до 1000 Вт.
Х6 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, ОМ1, В1.

Пример формулировки заказа:

прожектора с видом взрывозащиты 1Ex d e IIB T4 Gb, для натриевой лампы ДНаТ мощностью 150Вт, с переносным типом крепления, климатического исполнения УХЛ1:

ВЭЛАН23-ПР-НАТ.Л.150П-1Ex d e IIB T4 Gb-УХЛ1
