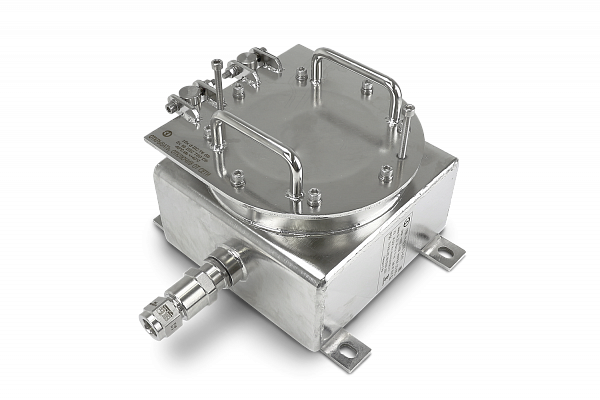

Оболочки ОЭАН-ВЭЛ-IIC и ОЭАС-ВЭЛ-IIC

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки изготавливаются с маркировками взрывозащиты Ex db I Mb U, Ex db IIС Gb U.

Область применения оболочек — поверхностные и подземные помещения угольных шахт, а так же взрывоопасные зоны промышленных предприятий, складов.

Особенности

Выбор материала оболочки по желанию заказчика: нержавеющая сталь или сталь с антикоррозийным покрытием.

Наличие внешних кронштейнов для удобства монтажа.

6 типоразмеров оболочек.

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20Дж.

Возможность изготовления с кабельными вводами.

Возможность изготовления со смотровым окном.

Возможность изготовления с обогревом.

Оболочки до 3-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Оболочки типа ОЭАН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочка состоит из сварных корпуса и крышки. Крепеж крышки к корпусу выполнен под внутренний шестигранник из нержавеющей стали. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления. Конструкция оболочки сварная, поэтому при заказе необходимо указывать все необходимые резьбовые отверстия по сторонам, так как самостоятельное их выполнение заказчиком невозможно.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ОЭАН(С)-ВЭЛ-IIС

Сейсмо ОЭАН(С)-ВЭЛ-IIС

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки изготавливаются с маркировками взрывозащиты Ex db I Mb U, Ex db IIС Gb U.

Область применения оболочек — поверхностные и подземные помещения угольных шахт, а так же взрывоопасные зоны промышленных предприятий, складов.

Особенности

Выбор материала оболочки по желанию заказчика: нержавеющая сталь или сталь с антикоррозийным покрытием.

Наличие внешних кронштейнов для удобства монтажа.

6 типоразмеров оболочек.

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20Дж.

Возможность изготовления с кабельными вводами.

Возможность изготовления со смотровым окном.

Возможность изготовления с обогревом.

Оболочки до 3-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Оболочки типа ОЭАН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочка состоит из сварных корпуса и крышки. Крепеж крышки к корпусу выполнен под внутренний шестигранник из нержавеющей стали. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления. Конструкция оболочки сварная, поэтому при заказе необходимо указывать все необходимые резьбовые отверстия по сторонам, так как самостоятельное их выполнение заказчиком невозможно.

Степень взрывозащиты:

Ex db I Mb U, Ex db IIС Gb U,Ex tb IIC Db U

Тип оборудования:

Оболочки взрывобезопасная

Степень защиты, IP:

66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.301191.004 ТУ

Структура условного обозначения

ОЭАХ1-ВЭЛХ2-Х3-ХnxXm(X4)-Х5-Х6

ОЭА-ВЭЛ – оболочка электротехнических аппаратов взрывонепроницаемая.

Х1 – материал оболочки: Н – нержавеющая сталь; С – сталь с антикоррозийным покрытием.

Х2 – типоразмер оболочки:1, 2, 3, 4, 5, 6.

Х3 – при наличии окна указывается индекс «О». При отсутствии окна индекс не указывается.

ХnxXm – тип кабельного ввода или тип заглушки или тип дренажного устройства и их количество.

Х4 – сторона установки кабельного ввода или заглушки или дренажного устройства (А, В, С, D).

Х5 – маркировка взрывозащиты:

Ex db IIC Gb U — для оболочек с обогревом и без обогрева;

Ex db I Mb U — для оболочек без обогрева, с указанием в наименовании индекса (IIC).

Х6 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5, ОМ1.

Пример формулировки заказа:

что означает: оболочка электротехнических аппаратов из нержавеющей стали взрывобезопасная 1-го габарита, с резьбовыми отверстиями М20 — 1шт. по стороне «А», М32 — 1шт. по стороне «D», закрытыми заглушками из нержавеющей стали, и маркировкой взрывозащиты Ex db IIС Gb U, климатическим исполнением и категорией размещения В1,5.

ОЭАН-ВЭЛ1-(З-Н-М20)х1(А)-(З-Н-М32)х1(D)-Ex db IIС Gb U-В1,5

Комплектность поставки

Оболочки поставляются с установленными кабельными вводами и(или)заглушками и другим, оговоренным в заказе оборудованием.

Габаритные и присоединительные размеры
