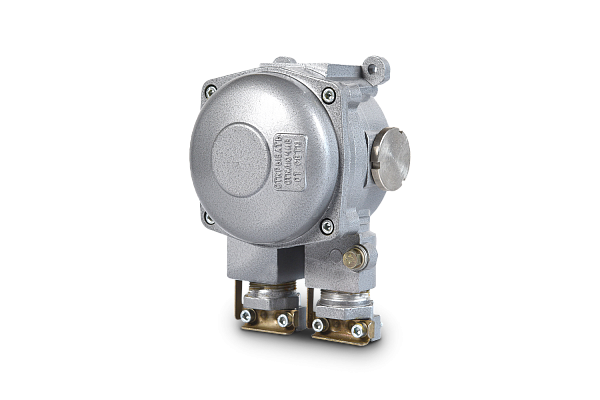

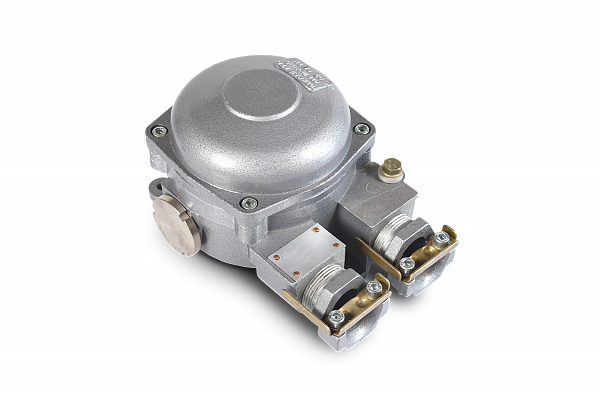

Оболочка ОЭАВ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий. Область применения оболочек — поверхностные и подземные помещения угольных шахт, а также взрывоопасные зоны промышленных предприятий, складов.

Особенности

Оболочки могут комплектоваться кабельными вводами, монтажной панелью и проч. по желанию заказчика.

Тип кабельных вводов и их количество ограничено только размерами оболочки.

Возможность изготовления оболочек с обогревом.

Оболочки с обогревом не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Оболочки 3.1 и 3.3, а так же 3.2 и 3.4 отличаются количеством и размерами отверстий, выполненных на длинных сторонах оболочки.

Оболочки с маркировкой взрывозащиты Ex db IIC Gb U (кроме ацетилена) запрещается использовать во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

Оболочки состоят из корпуса и крышки, крепящихся друг с другом с помощью болтов. Конструкцией корпусов всех оболочек, кроме ОЭАВ4.Х, предусмотрены отверстия под кабельные вводы, которые закрываются заглушками. В оболочках ОЭАВ4.Х возможно свободное расположение вводов по всей площади сторон. Внутри оболочки ОЭАВ4.Х дополнительно установлена монтажная панель. Снаружи и внутри всех оболочек имеются заземляющие зажимы.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ОЭАВ

Сейсмо ОЭАВ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий. Область применения оболочек — поверхностные и подземные помещения угольных шахт, а также взрывоопасные зоны промышленных предприятий, складов.

Особенности

Оболочки могут комплектоваться кабельными вводами, монтажной панелью и проч. по желанию заказчика.

Тип кабельных вводов и их количество ограничено только размерами оболочки.

Возможность изготовления оболочек с обогревом.

Оболочки с обогревом не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Оболочки 3.1 и 3.3, а так же 3.2 и 3.4 отличаются количеством и размерами отверстий, выполненных на длинных сторонах оболочки.

Оболочки с маркировкой взрывозащиты Ex db IIC Gb U (кроме ацетилена) запрещается использовать во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

Оболочки состоят из корпуса и крышки, крепящихся друг с другом с помощью болтов. Конструкцией корпусов всех оболочек, кроме ОЭАВ4.Х, предусмотрены отверстия под кабельные вводы, которые закрываются заглушками. В оболочках ОЭАВ4.Х возможно свободное расположение вводов по всей площади сторон. Внутри оболочки ОЭАВ4.Х дополнительно установлена монтажная панель. Снаружи и внутри всех оболочек имеются заземляющие зажимы.

Степень взрывозащиты:

Ex db I Mb U,Ex db IIC Gb U, Ex db IIB Gb U,Ex db IIB+H2 Gb U,Ex db IIC Gb U (кроме ацетилена),Ex tb IIC Db U

Тип оборудования:

Оболочки взрывобезопасная

Степень защиты, IP:

66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.301191.004 ТУ

Структура условного обозначения

ОЭАВ Х1 — Ох — Х2 — Х3

ОЭАВ – оболочка электротехнических аппаратов взрывонепроницаемая.

Х1 – типоразмер оболочки: 1, 2, 3.1, 3.2, 3.3, 3.4, 4.1, 4.2 .

Ох – индекс, указывающий на типоисполнение оболочек ОЭАВ4.1 и ОЭАВ4.2 со смотровым окном, при этом размеры окна: О1 — 226×146; 02-100×146; 03-100×146 (со смотровым окном О2 и 6 отверстиями М30х1,5)

Х2 – маркировка взрывозащиты:

Ex db IIC Gb U — для исполнений – 1 и 2 из алюминиевого сплава без обогрева;

Ex db IIB Gb U — для исполнений — 3.Х, 4.Х из алюминиевого сплава без обогрева и с обогревом;

Ex db IIB+H2 Gb U — для исполнений — 4.Х из алюминиевого сплава без обогрева и с обогревом;

Ex db IIC Gb U — для исполнений — 4.Х из алюминиевого сплава без обогрева и с обогревом;

Ex db I Mb U — для оболочек из ЦОА1 кроме ацетилена без обогрева.

Пример формулировки заказа:

Оболочка взрывонепроницаемая типоразмера 1 — 135х205х115 мм (ширина х длина х высота), климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты Ex db IIC Gb U.

ОЭАВ1-Ex db IIC Gb U-В1,5

Комплектность поставки

Оболочки поставляются с оговоренными в заказе кабельными вводами, заглушками и монтажной панелью (только оболочки ОЭАВ4.Х).

Габаритные и присоединительные размеры

ОЭАВ1

Масса 2,6кг

ОЭАВ2

Масса 2,8кг

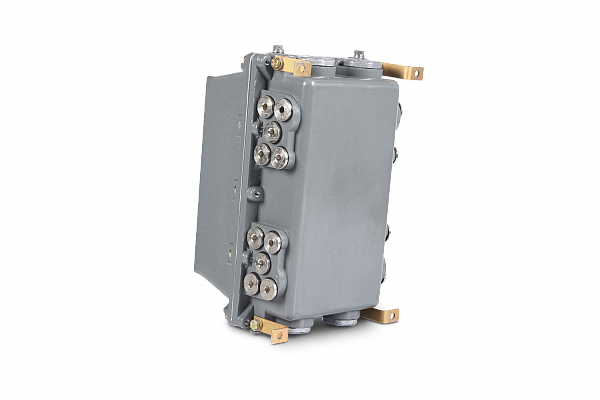

ОЭАВ3.1 ОЭАВ3.Х

ОЭАВ3.3 ОЭАВ3.2 и ОЭАВ3.4

Масса ОЭАВ3.1, ОЭАВ3.3 — 7,5кг

Масса ОЭАВ3.2, ОЭАВ3.4 — 10,5кг

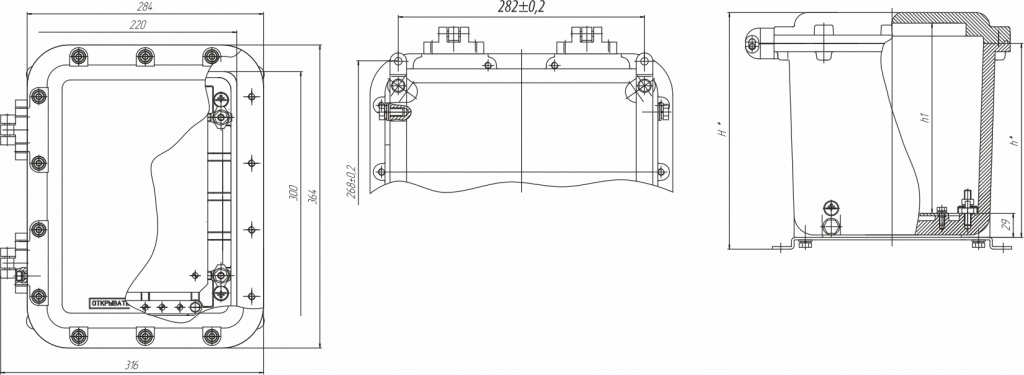

ОЭАВ4.Х

Тип оболочки Н, мм h, мм h1, мм Масса, кг

ОЭАВ4.1 185 135 125 15

ОЭАВ4.2 285 235 225 20
