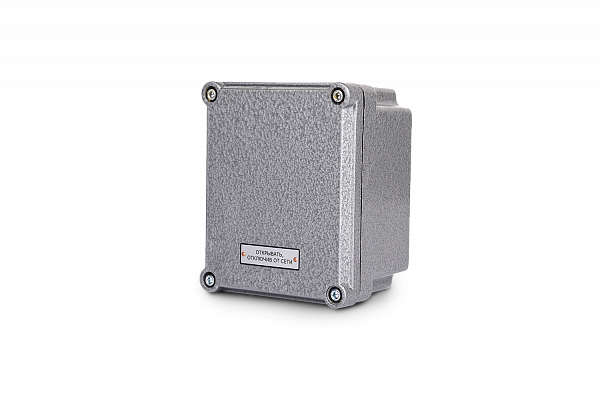

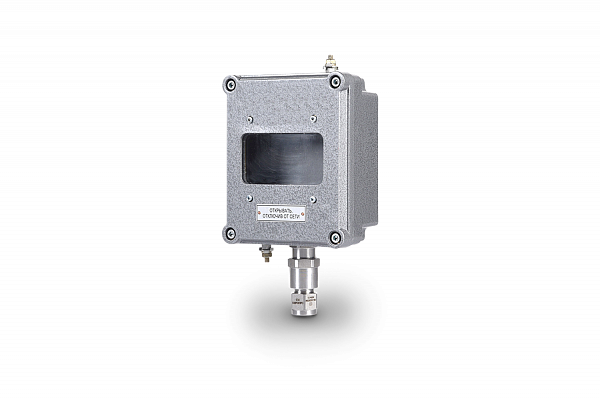

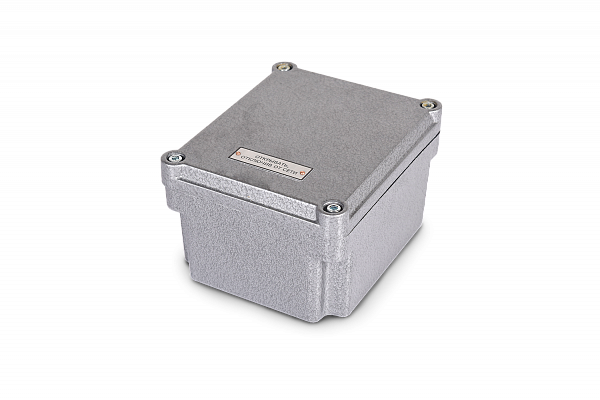

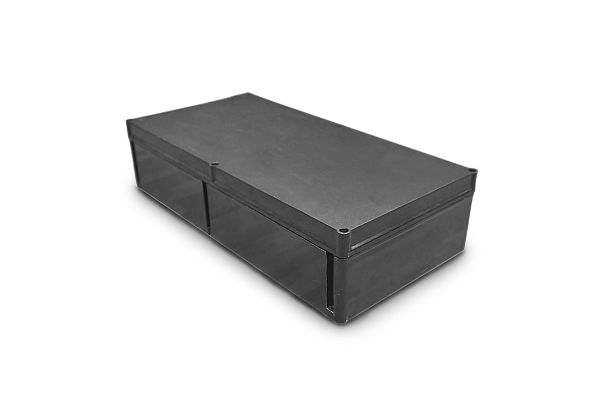

Оболочка ОЭАП и ОЭАМ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты Ex ec I Mc U, Ex eb IIC Gb U, Ex eb mb IIC Gb U. Оболочки с маркировкой Ex ec I Mc U предназначены для эксплуатации в поверхностных и подземных помещениях угольных шахт, а также во взрывоопасных зонах.

Оболочки с маркировкой Ex eb IIC Gb U, Ex eb mb IIC Gb U предназначены для эксплуатации во взрывоопасных зонах.

Оболочки с маркировкой взрывозащиты Ex eb IIC Gb U, Ex eb mb IIC Gb U выполняются из пластмасс, а оболочки с маркировкой взрывозащиты Ex eb IIC Gb U, Ex eb mb IIC Gb U выполняются из ЦОА1. Оболочки с маркировкой взрывозащиты Ex ec I Mc U должны применяться в изделиях, выполненных с маркировкой взрывозащиты РП Ex e I Mc, РО Ex ia I Ma Х и в изделиях с маркировкой взрывозащиты 1Ех е IIТ6(Т5/Т4/Т3/Т2/Т1) Gb, 0Ex ia IIА T6 Ga X, 0Ex ia IIB T6 Ga X, 0Ex ia IIC T6 Ga X, 1Ex ib IIA T6 Gb X, 1Ex ib IIB T6 Gb X, 1Ex ib IIC T6 GbX, 2Ex ic IIA T6 Gc X, 2Ex ic IIB T6 Gc X, 2Ex ic IIC T6 Gc X, а оболочки с маркировкой взрывозащиты Ex eb IIC Gb U, Ex eb mb IIC Gb U только в изделиях с маркировкой взрывозащиты 1Ех е IIТ6(Т5/Т4/Т3/Т2/Т1) Gb, 0Ex ia IIА T6 Ga X, 0Ex ia IIB T6 Ga X, 0Ex ia IIC T6 Ga X, 1Ex ib IIA T6 Gb X, 1Ex ib IIB T6 Gb X, 1Ex ib IIC T6 Gb X, 2Ex ic IIA T6 Gc X, 2Ex ic IIB T6 Gc X, 2Ex ic IIC T6 Gc X.

Особенности

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 7 Дж.
Возможность изготовления с кабельными вводами.
Невыпадающий крепеж по спец.заказу из нержавеющей стали.
Оболочки с обогревом не имеют внутренней теплоизоляции, а комплектуются термочехлом.
Оболочки типа ОЭАП исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

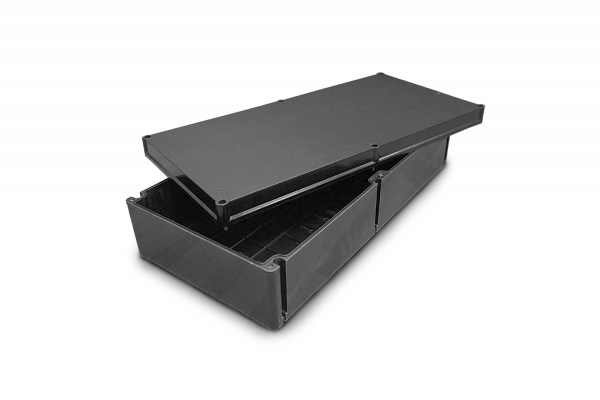

Оболочки состоят из корпуса, крышки и уплотнения в месте соединения деталей оболочек. В корпусах оболочек допускается выполнять отверстия для установки кабельных вводов, различных видов приводов встроенных аппаратов, смотровых окон и т. п. при условии соблюдения требований ГОСТов.

Оболочки, изготовленные из алюминиевых сплавов, имеют внутренние и наружные заземляющие зажимы.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ОЭАП ОЭАМ

Сейсмо ОЭАП и ОЭАМ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты Ex ec I Mc U, Ex eb IIC Gb U, Ex eb mb IIC Gb U. Оболочки с маркировкой Ex ec I Mc U предназначены для эксплуатации в поверхностных и подземных помещениях угольных шахт, а также во взрывоопасных зонах.

Оболочки с маркировкой Ex eb IIC Gb U, Ex eb mb IIC Gb U предназначены для эксплуатации во взрывоопасных зонах.

Оболочки с маркировкой взрывозащиты Ex eb IIC Gb U, Ex eb mb IIC Gb U выполняются из пластмасс, а оболочки с маркировкой взрывозащиты Ex eb IIC Gb U, Ex eb mb IIC Gb U выполняются из ЦОА1. Оболочки с маркировкой взрывозащиты Ex ec I Mc U должны применяться в изделиях, выполненных с маркировкой взрывозащиты РП Ex e I Mc, РО Ex ia I Ma Х и в изделиях с маркировкой взрывозащиты 1Ех е IIТ6(Т5/Т4/Т3/Т2/Т1) Gb, 0Ex ia IIА T6 Ga X, 0Ex ia IIB T6 Ga X, 0Ex ia IIC T6 Ga X, 1Ex ib IIA T6 Gb X, 1Ex ib IIB T6 Gb X, 1Ex ib IIC T6 GbX, 2Ex ic IIA T6 Gc X, 2Ex ic IIB T6 Gc X, 2Ex ic IIC T6 Gc X, а оболочки с маркировкой взрывозащиты Ex eb IIC Gb U, Ex eb mb IIC Gb U только в изделиях с маркировкой взрывозащиты 1Ех е IIТ6(Т5/Т4/Т3/Т2/Т1) Gb, 0Ex ia IIА T6 Ga X, 0Ex ia IIB T6 Ga X, 0Ex ia IIC T6 Ga X, 1Ex ib IIA T6 Gb X, 1Ex ib IIB T6 Gb X, 1Ex ib IIC T6 Gb X, 2Ex ic IIA T6 Gc X, 2Ex ic IIB T6 Gc X, 2Ex ic IIC T6 Gc X.

Особенности

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 7 Дж.
Возможность изготовления с кабельными вводами.
Невыпадающий крепеж по спец.заказу из нержавеющей стали.
Оболочки с обогревом не имеют внутренней теплоизоляции, а комплектуются термочехлом.
Оболочки типа ОЭАП исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Оболочки состоят из корпуса, крышки и уплотнения в месте соединения деталей оболочек. В корпусах оболочек допускается выполнять отверстия для установки кабельных вводов, различных видов приводов встроенных аппаратов, смотровых окон и т. п. при условии соблюдения требований ГОСТов.

Оболочки, изготовленные из алюминиевых сплавов, имеют внутренние и наружные заземляющие зажимы.

Степень взрывозащиты:

Ex ec I Mc U, Ex eb IIC Gb U,Ex eb mb IIC Gb U,Ex tb IIC Db U

Тип оборудования:

Оболочки взрывобезопасная

Степень защиты, IP:

66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.301191.004 ТУ

Структура условного обозначения

ОЭА X1 X2 — Х3 — Х4

ОЭА – оболочка электротехнических аппаратов.

Х1 – материал оболочек: П – оболочка, изготовленная из пластмасс; М – оболочка, изготовленная из алюминиевого сплава или ЦОА1.

Х2 – типоразмер оболочки: 1.1, 1.2, 2.1, 2.2, 2.3, 2.4, 3.1, 3.2, 3.3, 3.4, 4.1, 4.2, 4.3, 4.4, 4.5, 4.6, 4.7, 4.8, 5, 5.1, 5.2, 6.1. (Габариты 4.5, 4.6, 4.7, 4.8, 5.1, 5.2, 6.1 только для оболочек ОЭАП; 5 только для ОЭАМ).

Х3 – маркировка взрывозащиты:

Ex eb II Gb U — для оболочек без обогрева;

Ex ec I Mc U — для оболочек из пластика или алюминиевого сплава из ЦОА1;

Ex eb mb IIC Gb U — для оболочек с обогревом из пластика или алюминиевого сплава.

Х4 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5;ОМ1.

Пример формулировки заказа:

Оболочка пластмассовая с габаритными размерами исполнения 3.2 — 152х182х109 (ширина х длина х высота), климатического исполнения и категории размещения В1,5, с маркировкой взрывозащиты Ex eb IIC Gb U.

ОЭАП3.2-Ex eb IIC Gb U-В1,5

Габаритные и присоединительные размеры

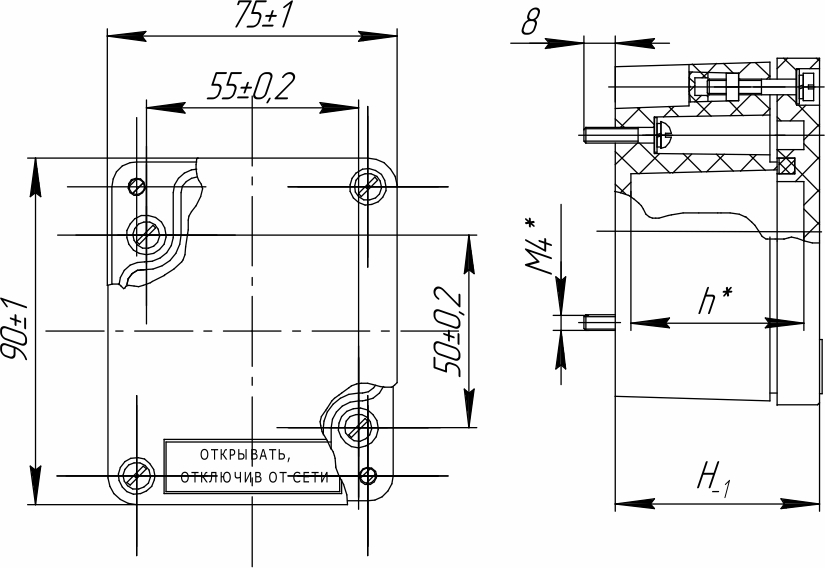

ОЭАП1.Х

Тип оболочки H,мм h, мм Масса, кг, не более

ОЭАП1.1 53 38 0,26

ОЭАП1.2 71 56 0,32

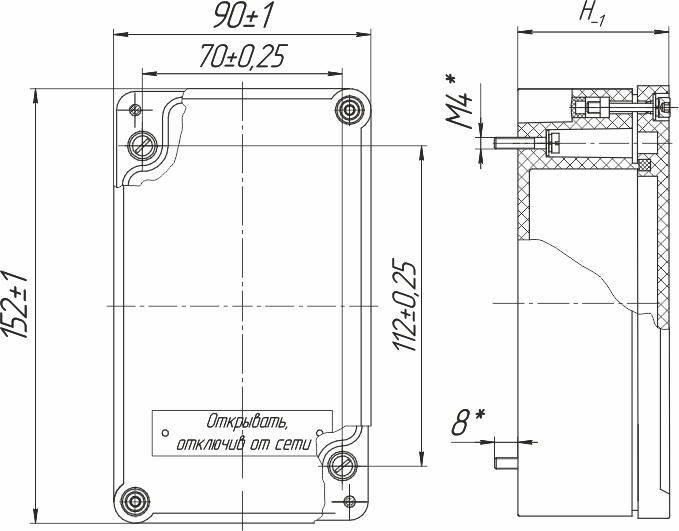

ОЭАП2.Х

Рис. 1 Рис.2

Тип оболочки Рис. Н, мм Масса, кг, не более

ОЭАП2.1 1 53              0,44

ОЭАП2.2 1 71              0,51

ОЭАП2.3 2 66      0,46

ОЭАП2.4 2 84      0,53

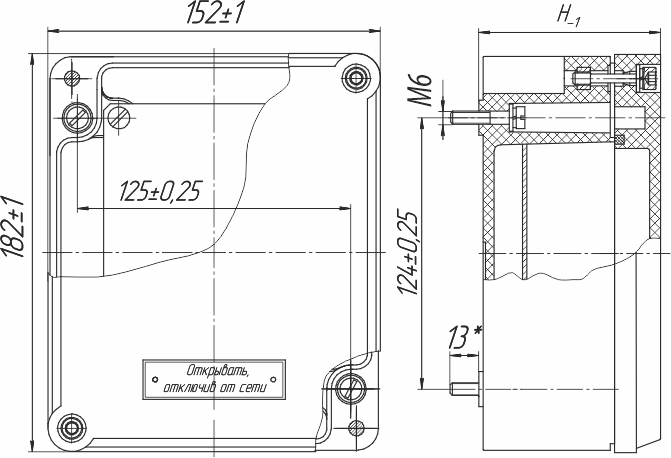

ОЭАП3.Х

Рис. 1 Рис. 2

Тип оболочки	Рис.	Н, мм	Масса, кг, не более
ОЭАП3.1	1	83	1,05
ОЭАП3.2	1	109	1,25
ОЭАП3.3	2	132	1,4
ОЭАП3.4	2	158	1,6

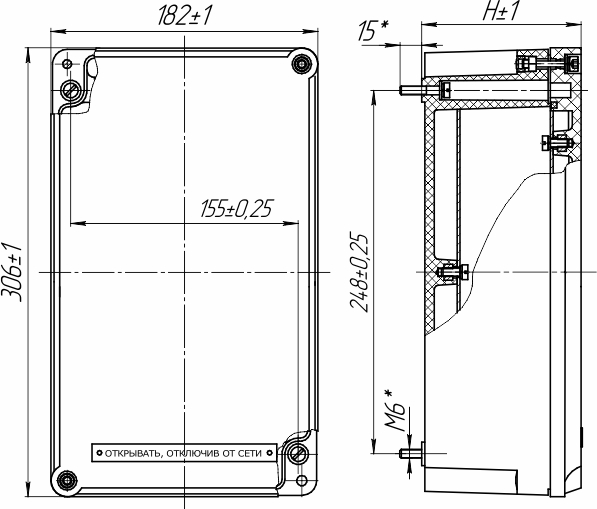

ОЭАП4.1, ОЭАП4.2, ОЭАП4.3, ОЭАП4.4

Рис. 1 Рис. 2

Тип оболочки	Рис.	Н, мм	Масса, кг, не более
ОЭАП4.1	1	83	2,1
ОЭАП4.2	1	109	2,5
ОЭАП4.3	2	132	3,5
ОЭАП4.4	2	158	3,8

ОЭАП4.5, ОЭАП4.6

Рис. 1 Рис. 2

Тип оболочки	Рис.	Масса, кг, не более
ОЭАП1.1	1	3,3
ОЭАП1.2	2	3,3

ОЭАП4.7, ОЭАП4.8

Рис. 1 Рис. 2

Тип оболочки	Рис.	Масса, кг, не более
ОЭАП4.7	1	5,6
ОЭАП4.8	2	6,5

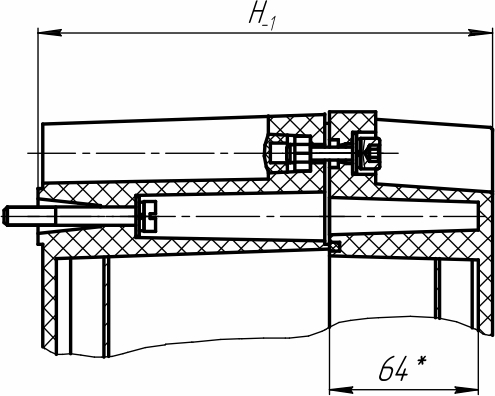

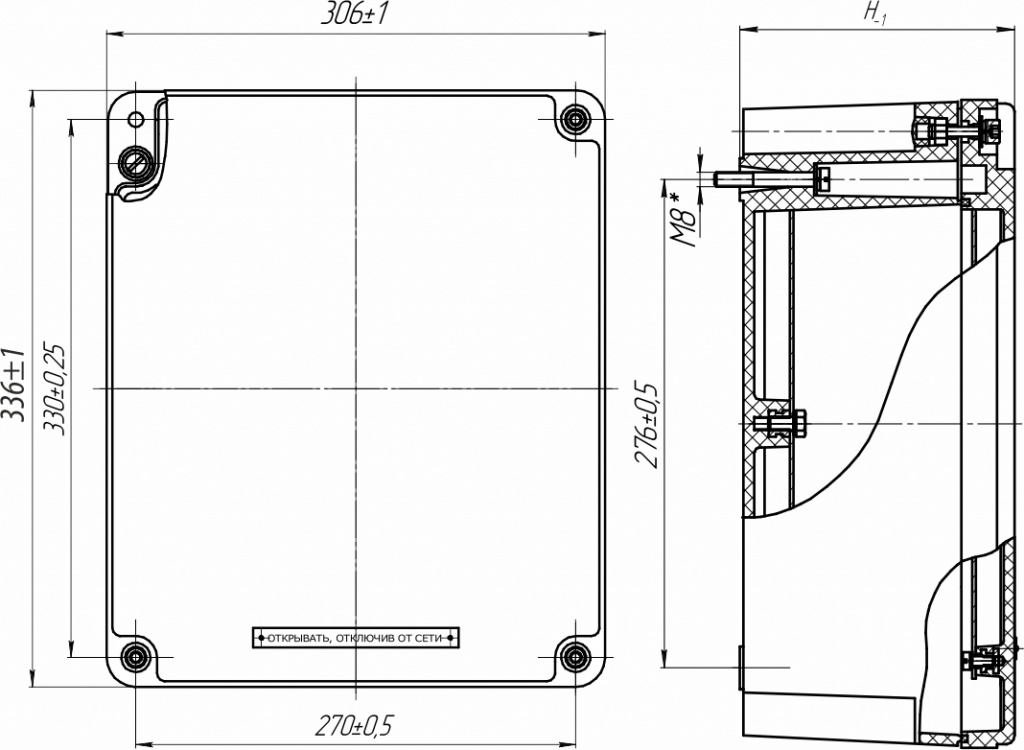

ОЭАП5.Х

Рис. 1 Рис. 2

Тип оболочки	Рис.	Н, мм	Масса, кг, не более
ОЭАП5.1	1	157	6,4
ОЭАП5.2	2	197	7

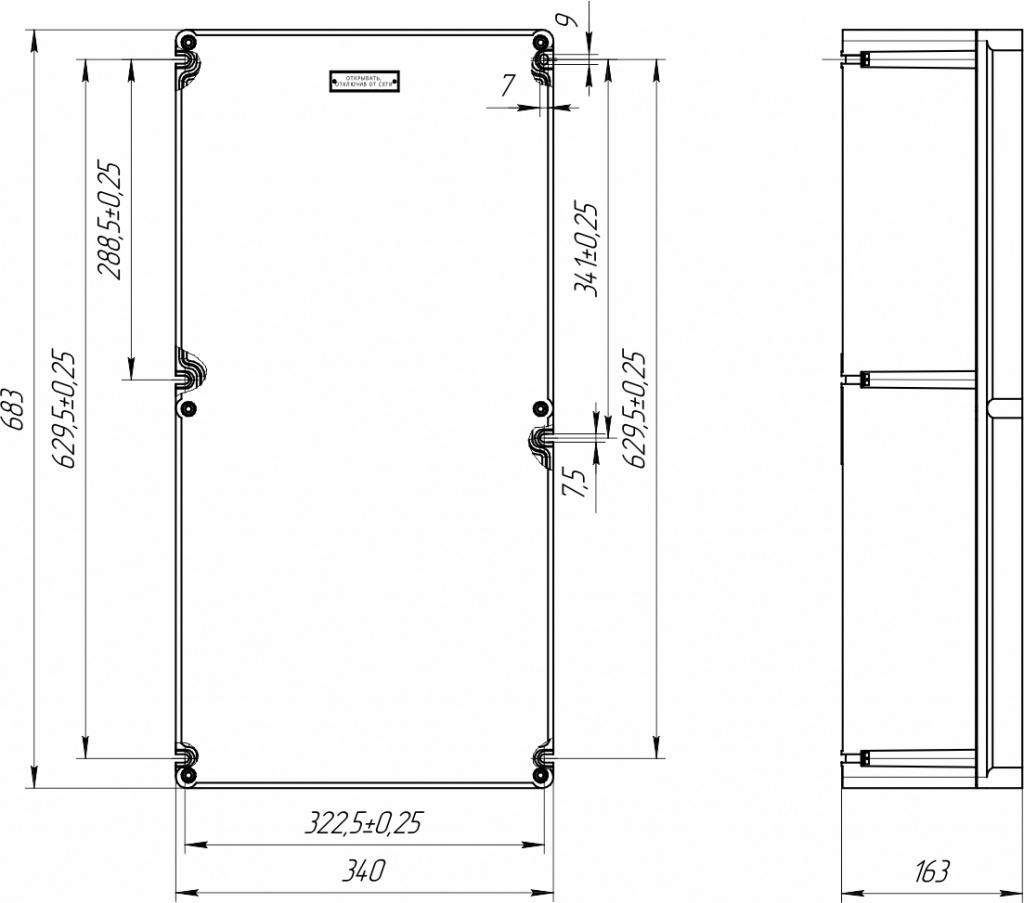

ОЭАП6.1

Масса 6,7кг

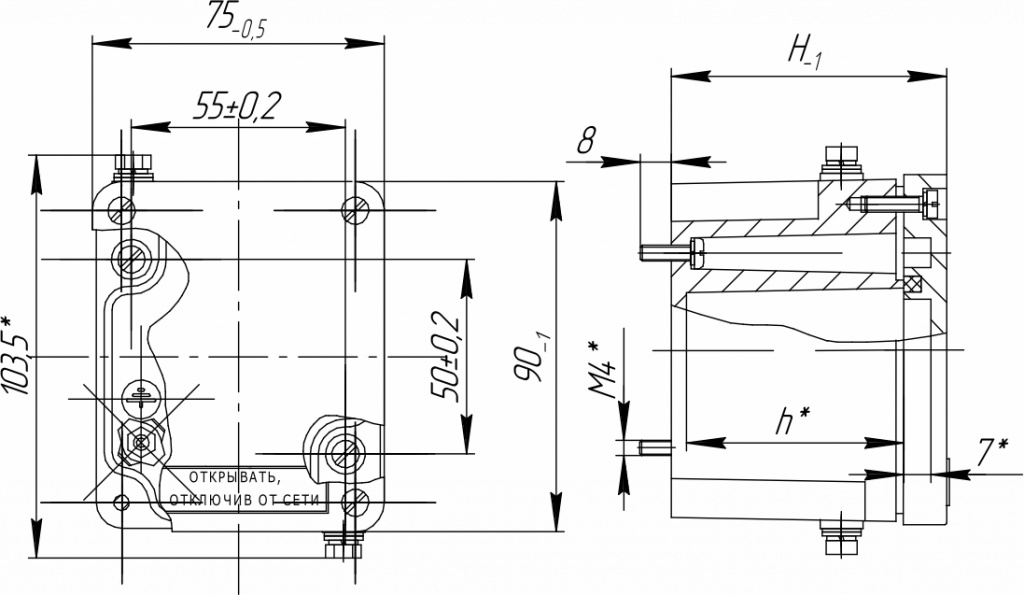

ОЭАМ1.Х

Тип оболочки	Н, мм	h, мм	Масса, кг, не более
ОЭАМ1.1	53	38	0,5
ОЭАМ1.2	71	56	0,6

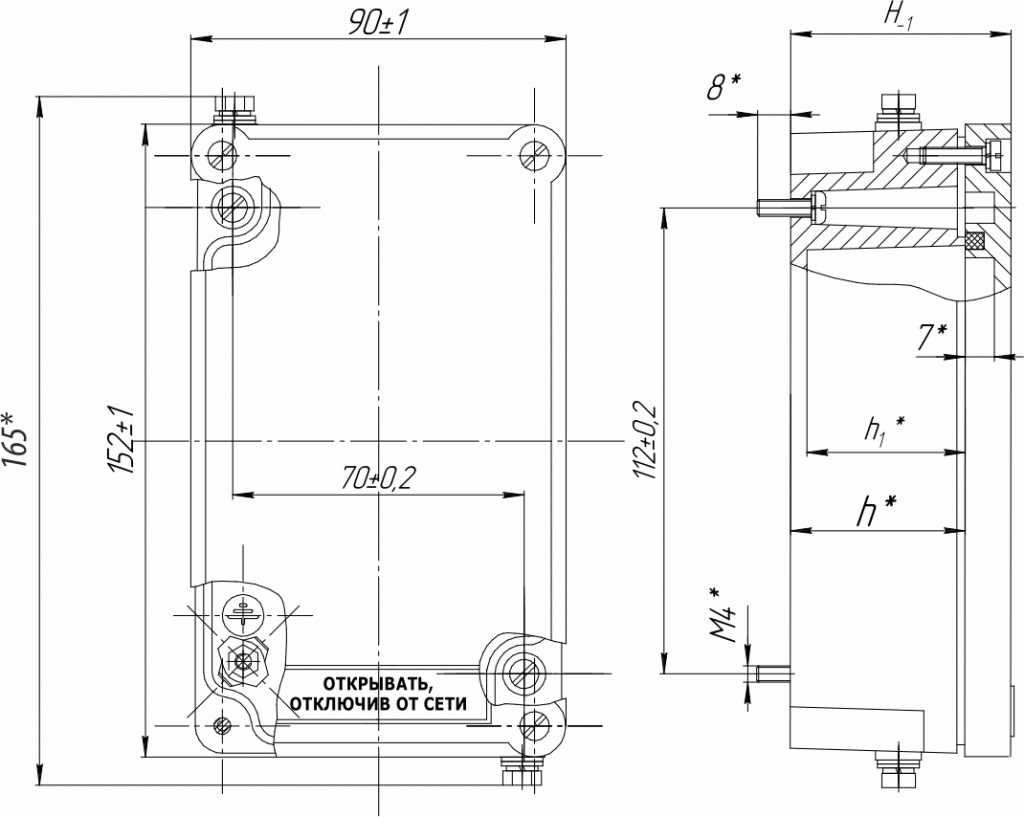

ОЭАМ2.Х

Рис. 1 Рис. 2

Тип оболочки Рис. Н, мм h, мм h1*, мм Масса, кг

ОЭАМ1.1 1 53 42    38      0,7

ОЭАМ2.2 1 71 60    56      0,9

ОЭАМ2.3 2 66 42    38      0,8

ОЭАМ2.4 2 84 60    56     1,0

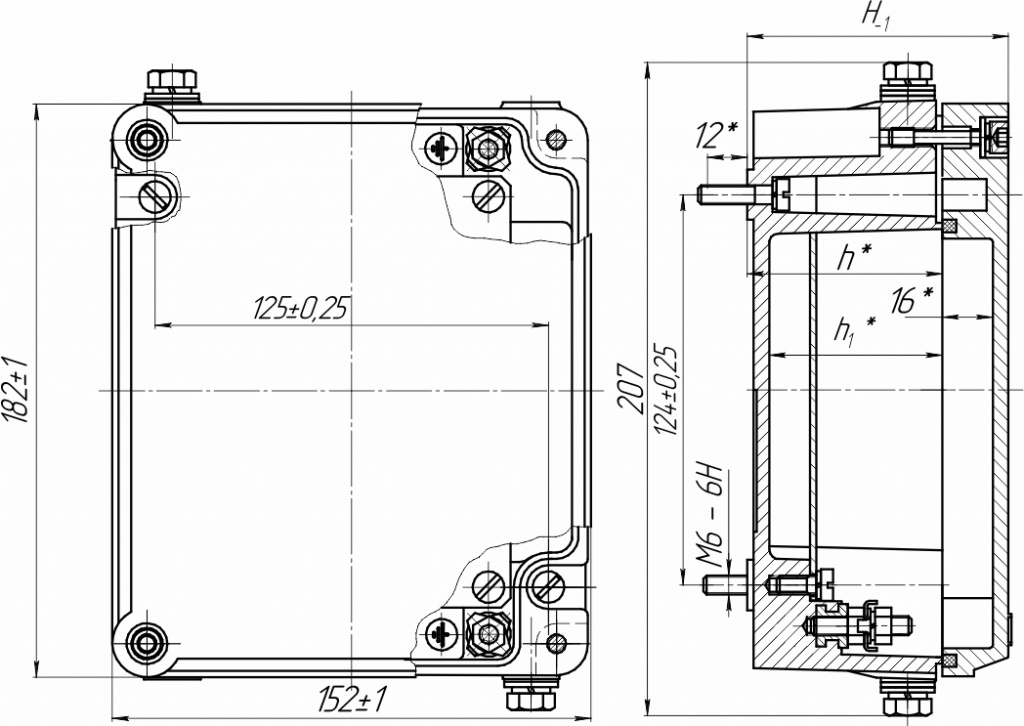

ОЭАМ3.Х

Рис. 1 Рис. 2

Тип оболочки	Рис.	Н, мм	h, мм	h1*, мм	Масса, кг
ОЭАМ3.1	1	83	62	55	1,7
ОЭАМ3.2	1	109	88	81	2,0
ОЭАМ3.3	2	132	62	55	2,3
ОЭАМ3.4	2	158	88	81	2,5

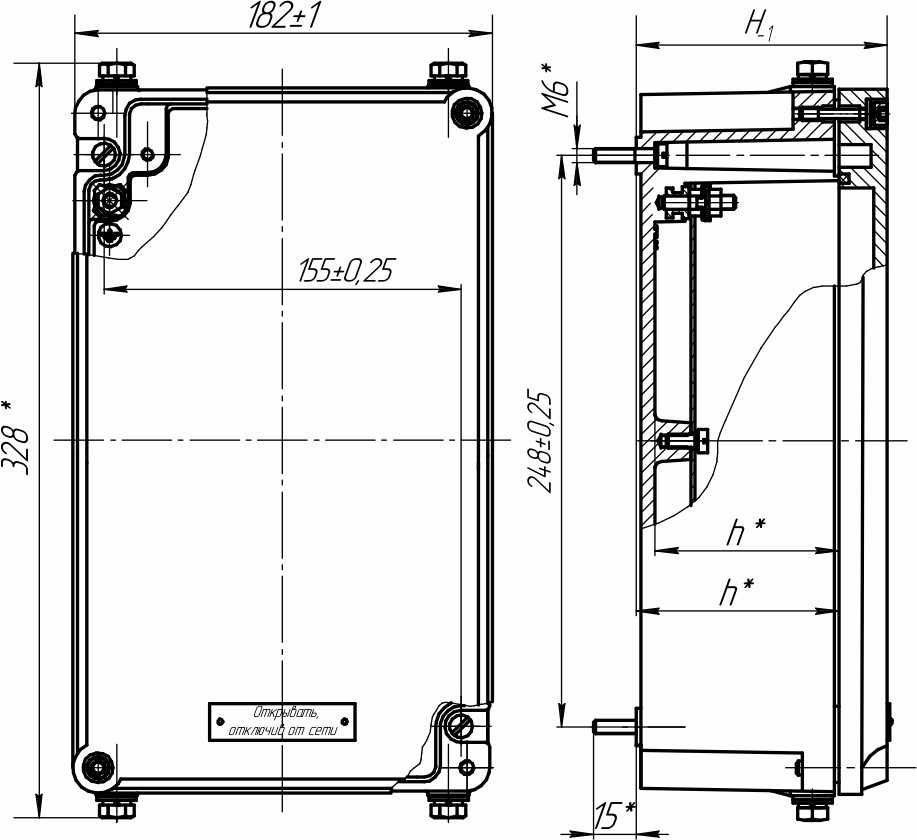

ОЭАМ4.Х

Рис. 1 Рис. 2

Тип оболочки	Рис.	Н, мм	h, мм	h1*, мм	Масса, кг
ОЭАМ4.1	1	83	62	54	3,4
ОЭАМ4.2	1	109	88	80	4,0
ОЭАМ4.3	2	132	62	54	4,3
ОЭАМ4.4	2	158	88	80	4,9

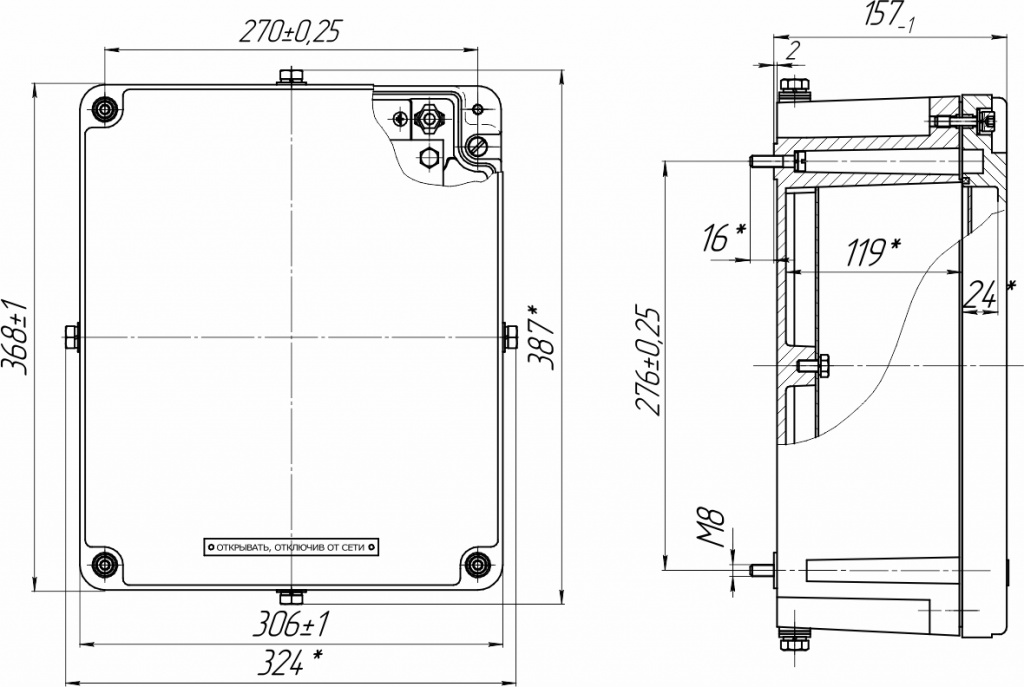

ОЭАМ5

Масса 9,8кг
