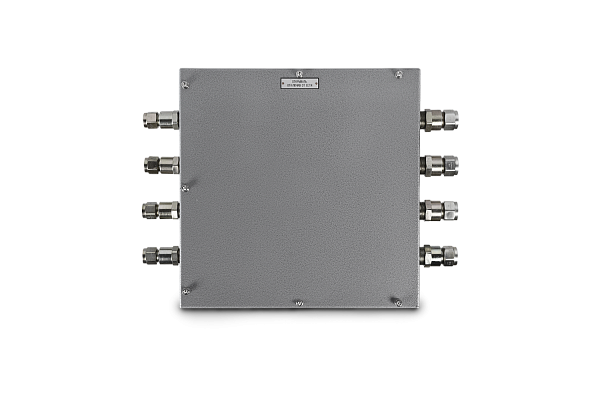

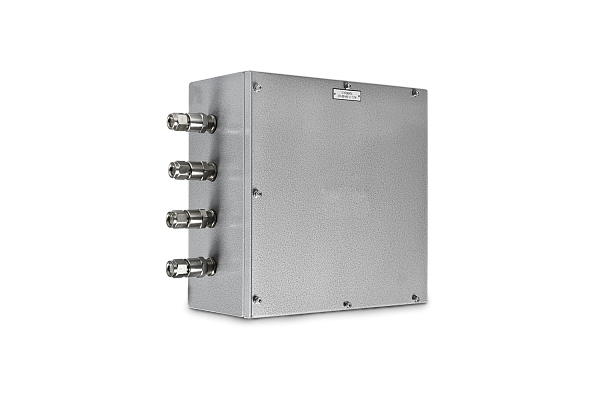

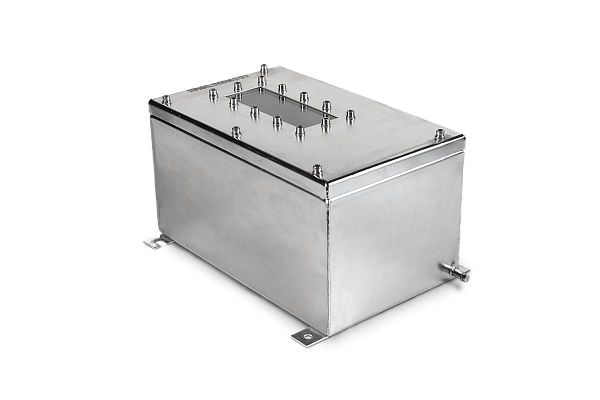

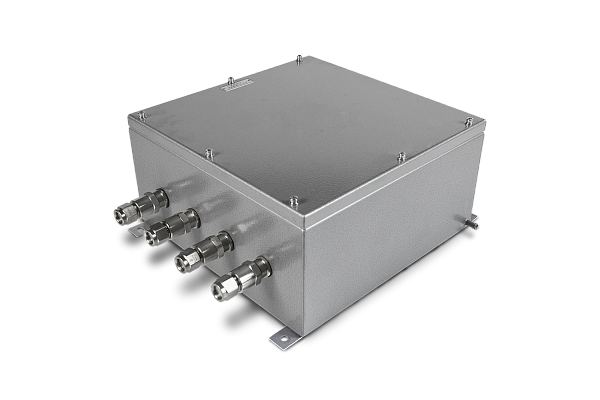

Оболочка ОЭАН-ВЭЛ и ОЭАС-ВЭЛ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Особенности

Наличие внешних кронштейнов для удобства монтажа.
Возможность изготовления со смотровым окном.
Большой выбор типоразмеров оболочек.
Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек.
Предварительно установленная монтажная панель в оболочке позволяет размещать в последней любое необходимое оборудование.
Дополнительная поддержка крышки на корпусе с помощью петель значительно облегчает монтаж.
Невыпадающий крепеж из нержавеющей стали.
Возможность изготовления оболочек с обогревом.
Оболочки типа ОЭАН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Корпус и крышка выполнены из листа нержавеющей стали или конструкционной стали с антикоррозийным покрытием. Внутри оболочки установлена монтажная панель. В оболочке предусмотрены внутренний и внешний болты заземления. Оболочки ОЭАН-ВЭЛ выполнены из нержавеющего стального листового проката. ОболочкиОЭАС-ВЭЛ выполнены из стального листового проката.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ОЭАН-ВЭЛ ОЭАС-ВЭЛ

Сейсмо ОЭАН-ВЭЛ и ОЭАС-ВЭЛ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Особенности

Наличие внешних кронштейнов для удобства монтажа.
Возможность изготовления со смотровым окном.
Большой выбор типоразмеров оболочек.
Возможность изготовления с кабельными вводами, при этом их количество ограничивается только размерами стенок оболочек.
Предварительно установленная монтажная панель в оболочке позволяет размещать в последней любое необходимое оборудование.
Дополнительная поддержка крышки на корпусе с помощью петель значительно облегчает монтаж.
Невыпадающий крепеж из нержавеющей стали.
Возможность изготовления оболочек с обогревом.
Оболочки типа ОЭАН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

Корпус и крышка выполнены из листа нержавеющей стали или конструкционной стали с антикоррозийным покрытием. Внутри оболочки установлена монтажная панель. В оболочке предусмотрены внутренний и внешний болты заземления. Оболочки ОЭАН-ВЭЛ выполнены из нержавеющего стального листового проката. ОболочкиОЭАС-ВЭЛ выполнены из стального листового проката.

Степень взрывозащиты:

Ex ec I Mc U, Ex eb IIC Gb U,Ex eb mb IIC Gb U,Ex tb IIC Db U

Тип оборудования:

Оболочки взрывобезопасная

Степень защиты, IP:

66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.301191.004 ТУ

Структура условного обозначения

ОЭА Х1 — ВЭЛ X2 — Х3 — Х4 — Х5

ОЭА-ВЭЛ – оболочка электротехнических аппаратов серии ВЭЛ.

Х1 – материал оболочек: Н – оболочка, изготовленная из нержавеющей стали, С – оболочка, изготовленная из стали с антикоррозийным покрытием.

Х2 – типоразмер оболочки: 1.1, 1.2, 2.1, 2.2, 3.1, 3.2, 4.1, 4.2, 5.1, 5.2, 6.1, 6.2, 7.1, 7.2, 7.3, 8.1, 8.2, 8.3, 9.1, 9.2, 9.3, 10.1, 10.2, 10.3, 11.2, 11.3, 12.2, 12.3, 13.2, 13.3, 14.2, 14.3.

Х3 – при наличии окна указывается индекс «О». При отсутствии окна — индекс не указывается.

Х4 – маркировка взрывозащиты: Ex eb IIC Gb U – для оболочек без обогрева; Ex ec I Mc U – для оболочек без обогрева; Ex eb mb IIC Gb U – для оболочек с обогревом.

В1,5– климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

Оболочка электротехнических аппаратов из нержавеющей стали повышенной надежности против взрыва с габаритными размерами (БхАхВ) равными (150х180х134) мм, маркировкой взрывозащиты Ex eb IIC Gb U климатического исполнения В, категории размещения 1,5 без обогрева.
