Оболочка ОЭАА-ВЭЛ-IIВ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты Ex db IIB Gb U, Ex db IIB+H2 Gb U, Ex db IIC Gb U (кроме ацетилена).

Область применения оболочек — взрывоопасные зоны промышленных предприятий, складов.

Особенности

Наличие внешних кронштейнов для удобства монтажа.

16 типоразмеров оболочек.

Возможность изготовления с кабельными вводами.

Предварительно установленная в оболочке монтажная панель позволяет размещать в ней любое необходимое оборудование.

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20 Дж.

Возможность изготовления со смотровым окном.

Возможность окраски оболочки в любой цвет.

Возможность изготовления оболочек с обогревом.

Оболочки до 5-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Оболочки с маркировкой взрывозащиты Ex db IIC Gb U (кроме ацетилена) запрещается использовать во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

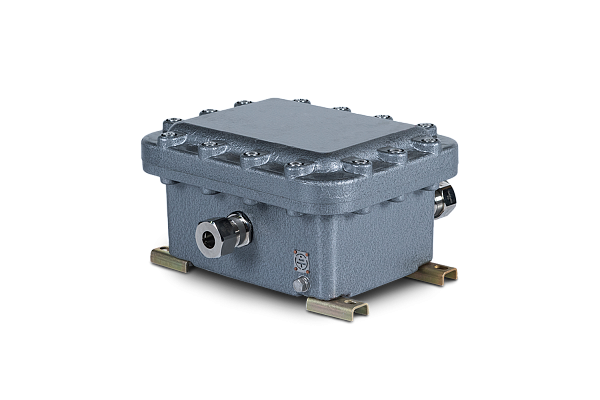

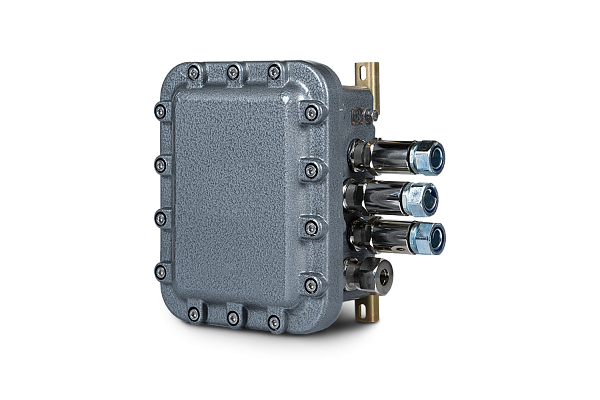

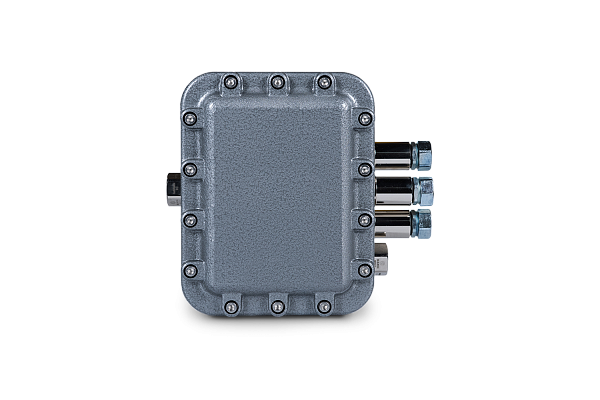

Оболочка состоит из отлитых корпуса и крышки. Крепеж крышки к корпусу невыпадающий, выполненный под внутренний шестигранник из нержавеющей стали. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние болты заземления.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ОЭАА-ВЭЛ-IIB

Сейсмо ОЭАА-ВЭЛ-IIВ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты Ex db IIB Gb U, Ex db IIB+H2 Gb U, Ex db IIC Gb U (кроме ацетилена).

Область применения оболочек — взрывоопасные зоны промышленных предприятий, складов.

Особенности

Наличие внешних кронштейнов для удобства монтажа.

16 типоразмеров оболочек.

Возможность изготовления с кабельными вводами.

Предварительно установленная в оболочке монтажная панель позволяет размещать в ней любое необходимое оборудование.

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20 Дж.

Возможность изготовления со смотровым окном.

Возможность окраски оболочки в любой цвет.

Возможность изготовления оболочек с обогревом.

Оболочки до 5-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Оболочки с маркировкой взрывозащиты Ex db IIC Gb U (кроме ацетилена) запрещается использовать во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

Оболочка состоит из отлитых корпуса и крышки. Крепеж крышки к корпусу невыпадающий, выполненный под внутренний шестигранник из нержавеющей стали. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние болты заземления.

Степень взрывозащиты:

Ex db IIB Gb U, Ex db IIB+H2 Gb U,Ex db IIC Gb U (кроме ацетилена),Ex tb IIC Db U

Тип оборудования:

Оболочки повышенной надежности

Степень защиты, IP:

66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.301191.004 ТУ

Дополнительные параметры:

Наличие смотрового окна

Структура условного обозначения

ОЭА Х1 — BЭЛ X2 — Х3 — Х4 — Х5

ОЭА-ВЭЛ – оболочка электротехнических аппаратов серии ВЭЛ.

Х1 – материал оболочек: А – алюминиевый сплав.

Х2 — типоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6, 7, 8, 9, 10, 11, 12, 13, 14.1, 14.2.

Х3 – при наличии окна указывается индекс «О». При отсутствии окна — индекс не указывается.

Х4 – маркировка взрывозащиты:

Ex db IIB Gb U — для оболочек с обогревом и без обогрева;

Ex db IIB+H2 Gb U — для оболочек с обогревом и без обогрева;

Ex db IIC Gb U — для оболочек с обогревом и без обогрева.

Х5 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

Оболочка электротехнических аппаратов из алюминиевого сплава взрывобезопасная первого габарита, со смотровым окном, маркировкой взрывозащиты Ex db IIB Gb U климатического исполнения В, категории размещения 1,5.

ОЭАА-ВЭЛ1-О-Ex db IIB Gb U-В1,5

Комплектность поставки

В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.

Габаритные и присоединительные размеры
