Оболочка ОЭАА-ВЭЛ-IIС

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты Ex db IIC Gb U.Область применения оболочек — взрывоопасные зоны промышленных предприятий, складов.

Особенности

Наличие внешних кронштейнов для удобства монтажа.

8 типоразмеров оболочек.

Возможность изготовления с кабельными вводами.

Предварительно установленная в оболочке монтажная панель позволяет размещать в ней любое необходимое оборудование.

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара до 20 Дж.

Возможность изготовления со смотровым окном.

Возможность окраски оболочки в любой цвет.

Возможность изготовления оболочек с обогревом.

Оболочки до 4-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Конструкция

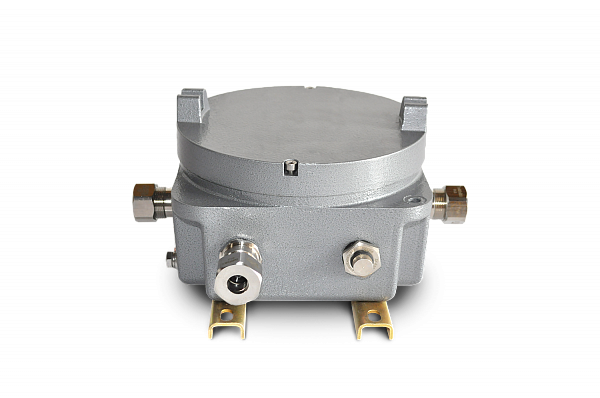

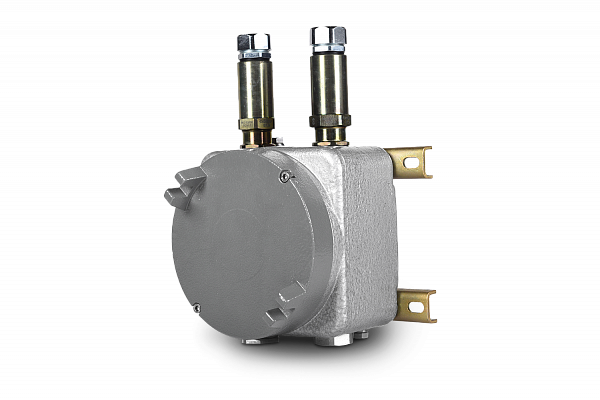

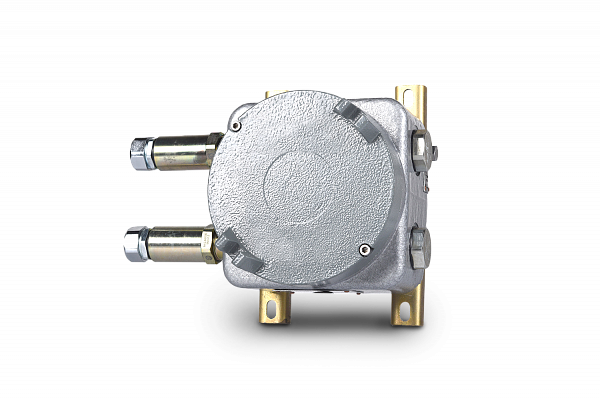

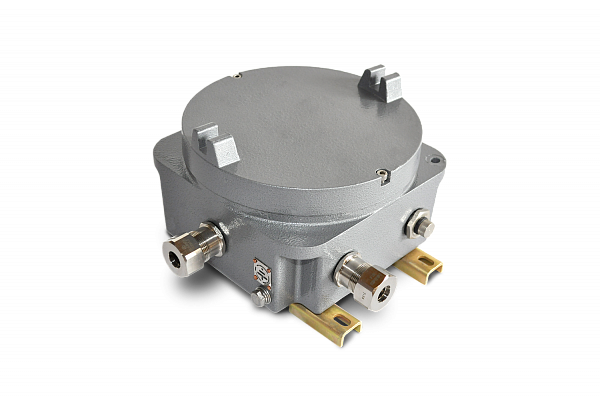

Оболочка состоит из отлитых корпуса и крышки. Соединение крышки с корпусом осуществляется резьбовым соединением. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ОЭАА-ВЭЛ-IIC

Сейсмо ОЭАА-ВЭЛ-IIС

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки выполняются с маркировками взрывозащиты Ex db IIC Gb U.Область применения оболочек — взрывоопасные зоны промышленных предприятий, складов.

Особенности

Наличие внешних кронштейнов для удобства монтажа.

8 типоразмеров оболочек.

Возможность изготовления с кабельными вводами.

Предварительно установленная в оболочке монтажная панель позволяет размещать в ней любое необходимое оборудование.

Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара до 20 Дж.

Возможность изготовления со смотровым окном.

Возможность окраски оболочки в любой цвет.

Возможность изготовления оболочек с обогревом.

Оболочки до 4-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом.

Конструкция

Оболочка состоит из отлитых корпуса и крышки. Соединение крышки с корпусом осуществляется резьбовым соединением. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления.

Степень взрывозащиты:

Ex db IIC Gb U,Ex tb IIC Db U

Тип оборудования:

Оболочки взрывобезопасная

Степень защиты, IP:

66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.301191.004 ТУ

Структура условного обозначения

ОЭА Х1 — BЭЛ X2 — Х3 — Х4 — Х5

ОЭА-ВЭЛ – оболочка электротехнических аппаратов серии ВЭЛ.

Х1 – материал оболочек: А – алюминиевый сплав.

Х2 – типоразмер оболочки: 1, 2, 3, 4, 5.1, 5.2, 6.1, 6.2.

Х3 – при наличии окна указывается индекс «О». При отсутствии окна — индекс не указывается.

Х4 – маркировка взрывозащиты:

Ex db IIC Gb U — для оболочек с обогревом и без обогрева.

Х5 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

Оболочка электротехнических аппаратов из алюминиевого сплава взрывобезопасная третьего габарита, с маркировкой взрывозащиты Ex db IIC Gb U, со смотровым окном, климатического исполнения В, категорииразмещения 1,5.

ОЭАА-ВЭЛ3-О-Ex db IIC Gb U-В1,5

Комплектность поставки

В случае установки кабельных вводов или засверливания отверстий, последние комплектуются заглушками.

Габаритные и присоединительные размеры
