Оболочка ОЭА-ВЭЛАН-ГЕРМОБОКС и ОЭА-ВЭЛАН-ГЕРМОСФЕРА

Назначение

Взрывозащищенные гермобокс и гермосфера предназначены для размещения внутри видео камеры, микроволнового датчика движения, датчика освещенности или другого оборудования. Для размещения в помещениях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкойвзрывозащиты.

Особенности

Гермобокс и гермосфера дают возможность смонтировать внутри различное оборудование, требующее наличия за ним контроля или осуществляющего контроль за внешними объектами.

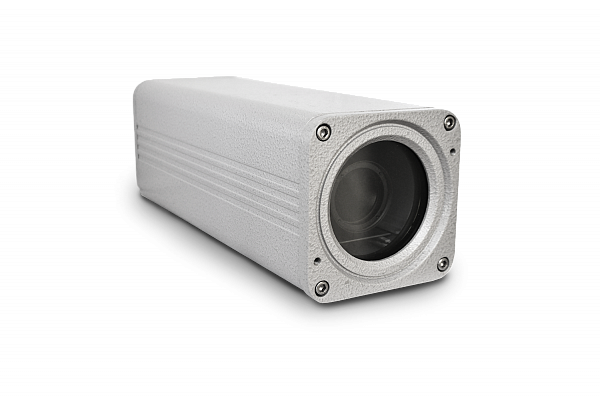

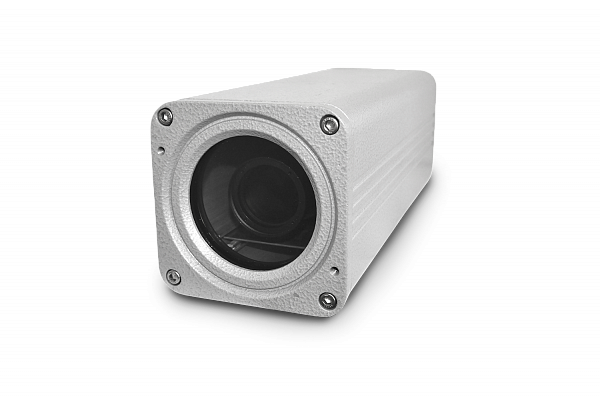

Гермобокс удобен и в первую очередь приспособлен для расположения внутри видео-камеры.

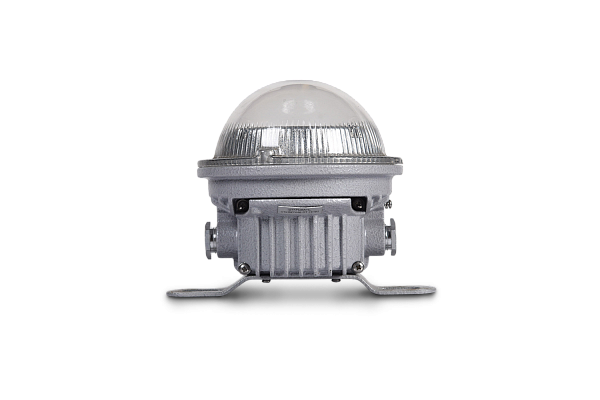

Гермосфера, имея светопропускающий элемент в виде полусферы, предназначена для оборудования, требующего для своей работы широкий сектор видимости или испускающего широкий угол лучей.

Конструкция

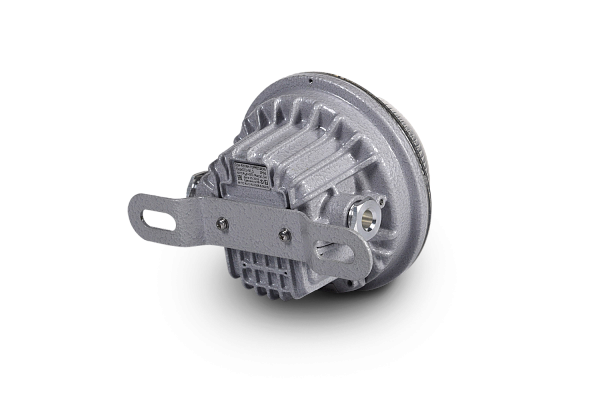

Гермобокс состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитный светопропускающий элемент из боросиликатного стекла особо прочен, с высокой светопропускающей способностью, встроенный в крышку.Гермосфера состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты. Защитный светопропускающий элемент из поликарбоната особо прочен, с высокой светопропускающей способностью, вкручивается в корпус гермосферы.

Подведение кабеля осуществляется через боковые отверстия. Для монтажа используется кронштейн, прикреплённый к корпусу гермосферы. Дополнительно предусмотрена транзитная прокладка кабеля.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 гермобокс и гермосфера

Назначение

Взрывозащищенные гермобокс и гермосфера предназначены для размещения внутри видео камеры, микроволнового датчика движения, датчика освещенности или другого оборудования. Для размещения в помещениях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкойвзрывозащиты.

Особенности

Гермобокс и гермосфера дают возможность смонтировать внутри различное оборудование, требующее наличия за ним контроля или осуществляющего контроль за внешними объектами.
Гермобокс удобен и в первую очередь приспособлен для расположения внутри видео-камеры.
Гермосфера, имея светопропускающий элемент в виде полусферы, предназначена для оборудования, требующего для своей работы широкий сектор видимости или испускающего широкий угол лучей.

Конструкция

Гермобокс состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитный светопропускающий элемент из боросиликатного стекла особо прочен, с высокой светопропускающей способностью, встроенный в крышку.Гермосфера состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты. Защитный светопропускающий элемент из поликарбоната особо прочен, с высокой светопропускающей способностью, вкручивается в корпус гермосферы.

Подведение кабеля осуществляется через боковые отверстия. Для монтажа используется кронштейн, прикреплённый к корпусу гермосферы. Дополнительно предусмотрена транзитная прокладка кабеля.

Степень взрывозащиты:

Ex db IIC Gb U,Ex db eb IIC Gb U,Ex tb IIC Db U

Тип оборудования:

Оболочки взрывобезопасная

Степень защиты, IP:

66

Исполнение:

Зона 0

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ПИНЮ.301191.004 ТУ

Структура условного обозначения

ОЭА-ВЭЛАН-Х1-X2-Х3-Х4

ОЭА-ВЭЛАН – оболочка электротехнических аппаратов из алюминиевого сплава.

Х1 – ГЕРМОБОКС — с маркировкой взрывозащиты Ex db IIC Gb U; — ГЕРМОСФЕРА – с маркировкой взрывозащиты Ex db eb IIC Gb U.

Х2 – типоразмер оболочки (только для оболочки ОЭА-ВЭЛАН- ГЕРМОБОКС): 1 или 2.

Х3 – маркировка взрывозащиты: Ex db IIC Gb U (для ОЭА-ВЭЛАН-ГЕРМОБОКС); Ex db eb IIC Gb U (для ОЭА- ВЭЛАН-ГЕРМОСФЕРА).

Х4 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

Оболочка электротехнических аппаратов из алюминиевого сплава взрывобезопасная с габаритными размерами (БхАхЗ) равными (126х128х376), маркировкой взрывозащиты Ex db IIC Gb U климатического исполнения В, категории размещения 1,5.

ОЭА-ВЭЛАН-ГЕРМОБОКС-2-Ex db IIC Gb U-В1,5.

Габаритные и присоединительные размеры

ОЭА-ВЭЛАН-ГЕРМОБОКС — размеры внутреннего пространства

150х80х75 мм 280х80х75 мм

Масса 4,5 кг

ОЭА-ВЭЛАН-ГЕРМОСФЕРА — размеры внутреннего пространства (половина сферы радиусом 55 мм)

Масса 1,5 кг
