Осветительный комплекс взрывозащищенный ВОК

Назначение

Взрывозащищенный осветительный комплекс ВОК предназначен для осуществления освещения на месте проведения строительных, спасательных и прочих видах работ в сложных погодных условиях и в условиях ограниченной видимости.

Простота конструкции позволяет устанавливать ВОК в сжатые сроки и в удобном для проведения работ месте, где работают люди и спец. техника.

Функциональные характеристики позволяют использовать ВОК во взрывозащищенных зонах.

Особенности

Имеет конструкцию на базе светильников ВЭЛАН 30, ВЭЛАН 31, ВЭЛАН 32, ВЭЛАН 33, ВЭЛАН 36, ВЭЛАН 37, ВЭЛАН 71, ВЭЛАН 73, ВЭЛАН 180, ВЭЛАН 23-ПР.
Степень защиты от внешних воздействий IP65/IP66/IP67.
Высокая прочность и виброустойчивость.
Мгновенное включение даже при температуре -60°С (ВОК на базе светодиодных светильников).

Конструкция

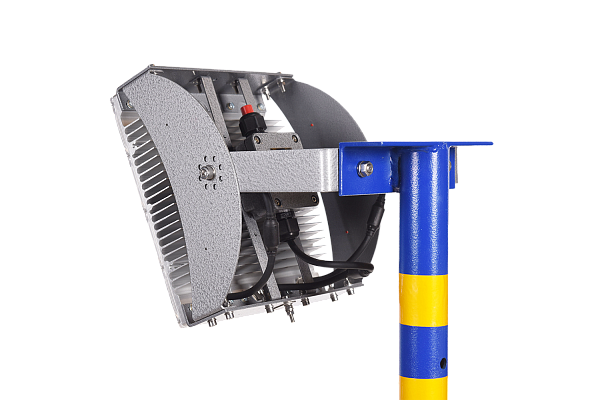

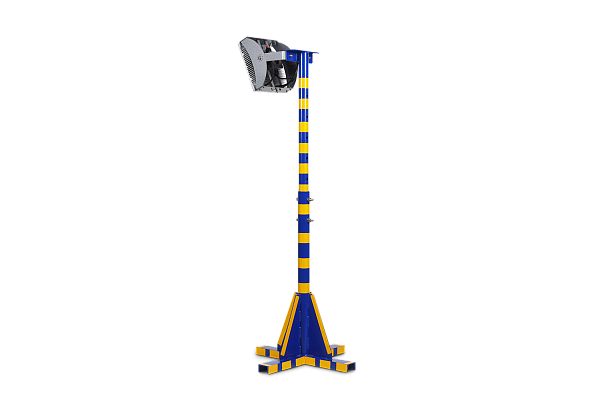

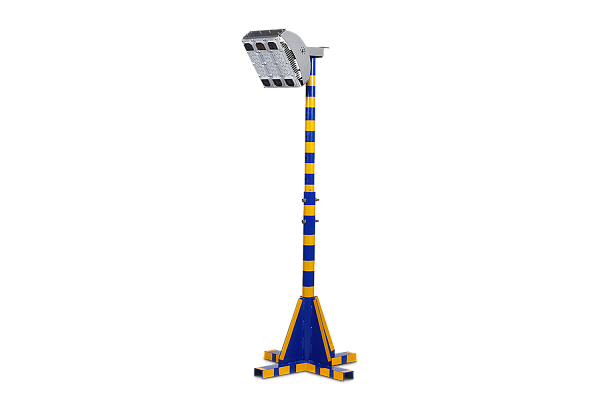

Конструктивно взрывозащищённый осветительный комплекс представляет собой взрывозащищённые светильники ВЭЛАН 30, ВЭЛАН 31, ВЭЛАН 32, ВЭЛАН 33, ВЭЛАН 36, ВЭЛАН 37, ВЭЛАН 71, ВЭЛАН 73, ВЭЛАН 180, ВЭЛАН 23-ПР, закреплённые на опору на треноге, что обеспечивает хорошую устойчивость на любой местности. Для регулирования высоты используется лебёдка.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Взрывозащищенный осветительный комплекс ВОК предназначен для осуществления освещения на месте проведения строительных, спасательных и прочих видах работ в сложных погодных условиях и в условиях ограниченной видимости.

Простота конструкции позволяет устанавливать ВОК в сжатые сроки и в удобном для проведения работ месте, где работают люди и спец. техника.

Функциональные характеристики позволяют использовать ВОК во взрывозащищенных зонах.

Особенности

Имеет конструкцию на базе светильников ВЭЛАН 30, ВЭЛАН 31, ВЭЛАН 32, ВЭЛАН 33, ВЭЛАН 36, ВЭЛАН 37, ВЭЛАН 71, ВЭЛАН 73, ВЭЛАН 180, ВЭЛАН 23-ПР.
Степень защиты от внешних воздействий IP65/IP66/IP67.
Высокая прочность и виброустойчивость.
Мгновенное включение даже при температуре -60°С (ВОК на базе светодиодных светильников).

Конструкция

Конструктивно взрывозащищённый осветительный комплекс представляет собой взрывозащищённые светильники ВЭЛАН 30, ВЭЛАН 31, ВЭЛАН 32, ВЭЛАН 33, ВЭЛАН 36, ВЭЛАН 37, ВЭЛАН 71, ВЭЛАН 73, ВЭЛАН 180, ВЭЛАН 23-ПР, закреплённые на опору на треноге, что обеспечивает хорошую устойчивость на любой местности. Для регулирования высоты используется лебёдка.

Степень взрывозащиты:

1Ex d IIB T6 Gb, 1Ex d IIC T6(T5) Gb,1Ex s IIB T6 Gb X, 1Ex s IIC T6 Gb X,1Ex d IIB T6 Gb, 1Ex d IIC T6(T5) Gb,1Ex s IIB T6 Gb X, 1Ex s IIC T6 Gb X,1Ex d e mb IIC T5 Gb X, 2Ex nR IIC T6Gc X, 2ExdeIIBT4(T3), 1ExdsIIBT3,Ex tb IIIC T80°C(T95°C) Db, Ex tb IIICT80°C(T95°C) Db X, Ex tc IIIC T80°CDc X

Тип оборудования:

Взрывозащищенный осветительный комплекс

Степень защиты, IP:

65/66/67

Исполнение:

Зона 1

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

СД.Л./НАТ.Л./РТ.Л./ГАЛ.Л.

Коэффициент мощности, cos ɸ:

˃0,95

Потребляемая мощность, Вт:

1200

Структура условного обозначения

ВОК- Х1-Х2Х3хХ4-Х5-Х6-Х7/Х8

ВОК – взрывозащищенный осветительный комплекс.

Х1 — светильник взрывозащищенный типа: ВЭЛАН 30, ВЭЛАН 31, ВЭЛАН 32, ВЭЛАН 33, ВЭЛАН 36, ВЭЛАН 37, ВЭЛАН 71, ВЭЛАН 73, ВЭЛАН180, ВЭЛАН 23-ПР (для комплектации комплекса приметаются светильники с креплением на скобе с напряжением питания 230АС.).

Х2 – тип применяемой лампы: СД.Л. — светодиодная лампа; НАТ.Л. – натриевая лампа высокого давления типа ДНаТ; РТ.Л. – ртутная лампа высокого давления типа ДРЛ; ГАЛ.Л. – металлогалогенная лампа типа ДРИ (тип лампы записи от выбранного вида светильника).

Х3 — мощность используемой в светильнике лампы (для светильника ВЭЛАН36 мощность не более 200Вт(5х40Вт).

Х4 — количество светильников 1, 2, 4 (при использовании одного светильника, индекс не указывается).

Х5 — вид климатического исполнения и категория размещения по ГОСТ 15150

Х6 — маркировка взрывозащиты: 1 Ex d IIB T6 Gb, 1Ex d IIC T6(T5) Gb, 1Ex s IIB T6 Gb X, 1Ex s IIC T6 Gb X, 1Ex d e mb IIC T5 Gb X, 2Ex nR IIC T6 Gc X, 2ExdeIIBT4(T3), 1ExdsIIBT3 (зависит от применяемого светильника).

Х7 — применяемая мачта:

1 — стойка для осветительных приборов, высота до 2м;

2 — стойка для осветительных приборов с лебедкой, высота до 4м.

Х8 — дополнительное оборудование: тип и длина кабеля, наличие взрывозащищенного соединителя и т. д.

Пример формулировки заказа:

взрывозащищенный осветительный комплекс ВОК на базе взрывозащищенного светодиодного светильника ВЭЛАН36, мощностью 150Вт, видом климатического исполнения и категории размещения УХЛ1, видом взрывозащиты 1ExsIIСT6 X и стойкой высотой до 2м, дополнительно комплектовать 50м. кабеля КГВВГнг 3х1,5 и взрывозащищенной вилкой СВ-ВЭЛАН-В-16-250-3В1.

ВОК-ВЭЛАН36-СД.Л.150-УХЛ1-1Ex s IIС T6 Gb X-1/ КГВВГнг 3х1,5х50м, В-16-250-3В1

Взрывозащищенный осветительный комплекс ВОК на базе 4-х взрывозащищенных прожекторов серии ВЭЛАН23-ПР, с галогенной лампой мощностью 400Вт, видом климатического исполнения и категорииразмещения УХЛ1, видом взрывозащиты 2ExdeIIBT3 и стойкой с лебедкой высотой до 4м.

ВОК-ВЭЛАН23-ПР-ГАЛ.Л.400х4-УХЛ1-2ExdeIIBT3-2

Габаритные и присоединительные размеры

                         ВОК-ВЭЛАН32-СД.Л.70                                     ВОК-ВЭЛАН36-СД.Л.40

                        -УХЛ1-1Ex d IIС T6 Gb -1                                -УХЛ1-2Ex nR IIC T6 Gc X-1



                                     ВОК-ВЭЛАН36-СД.Л.100×2-УХЛ1- 1Ex s IIC T6 Gb X-1



                   ВОК-ВЭЛАН36-СД.Л.200х4                         ВОК-ВЭЛАН71-СД.Л.60х4
                   -УХЛ1-1Ex s IIС T6 Gb X-2                           -УХЛ1-1Ex d IIС T6 Gb -2
