Комплекс ремонтного освещения взрывозащищенный КРО

Назначение

Комплексы ремонтного освещения (далее КРО), реализованные на базе наших изделий «ВЭЛАН», предназначены для освещения взрывоопасных зон и наружных установок согласно маркировке взрывозащиты, а также зон, опасных по воспламенению горючей пыли, опасных производственных объектов I,II,III,IV классов опасности, во время проведения комплекса ремонтных работ на предприятиях химической, нефтеперерабатывающей, газовой и других отраслей промышленности, а также на средствах морского транспорта, внутри и снаружи помещений. Функциональные характеристики позволяют использовать КРО для решения большого спектра задач. КРО состоит из изделий с видом взрывозащиты 1Ex d IIC T6(T5,Т4) Gb, в его комплектность могут входить: шкаф управления типа ШУС с блоком питания, удлинители, светильники с установленными переносными рукоятками или подвесными крюками.

Конструкция

КРО состоит из следующих основных узлов:

1. Стационарный шкаф управления типа ШУС с встроенным блоком питания.

Шкаф управления предназначен для обеспечения подвода питания группе светильников со следующими параметрами: 230АС12DC; 230АС24DC; 230АС36DC.

Блок питания состоит из следующих основных узлов:

оболочки ОЭАА-ВЭЛ;
встроенного блока питания: 230АС12DC; 230АС24DC; 230АС36DC;
соединительной розетки или розеток типа CВ-ВЭЛАН-Р.

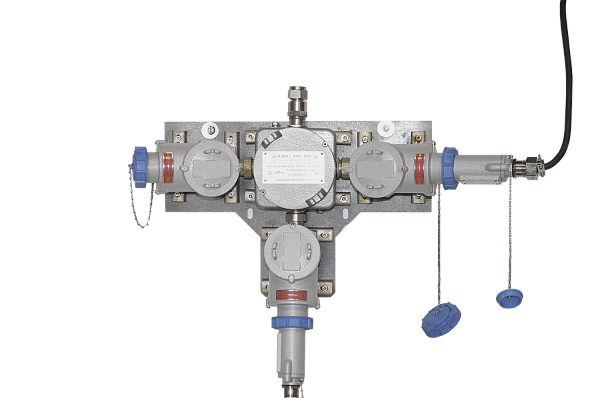

2. Взрывозащищенный удлинитель на катушке.

Удлинители предназначены для подключения мобильного оборудования, переносного осветительного оборудования, различных электрических агрегатов, установок и машин между собой к источникам электрической энергии.

Удлинители состоят из следующих основных узлов:

рамы;
барабана со встроенными стационарными розетками типа CВ-ВЭЛАН-Р;
распределительной коробки ВАД-РСП-D;
кабеля с ответной частью (вилка CВ-ВЭЛАН-Р на конце для присоединения к источнику питания).

Включение соединителей производится путем вставки вилки в розетку и поворотом ее на 45° по часовой стрелке, что дает возможность замкнуться внутреннему выключателю. Вынуть вилку из розетки можно только тогда, когда переключатель находится в положении «OFF». Контакт заземления и его гнездо больше, чем остальные контакты и гнезда. На время транспортирования и хранения внутренняя полость розетки закрывается крышкой, которая защищает изделие от пыли и влаги, а взрывозащитные поверхности от повреждения. Крышка посредством цепочки крепится к корпусу. При эксплуатации удлинителя должны быть предусмотрены меры для защиты кабеля от повреждений.

3. Взрывозащищенные светильники.

Проработаны стандартные решения применения в КРО светильников с переносными рукоятками или подвесными крюками на базе светильников типа ВЭЛАН 35 со светодиодной матрицей и светильников ВЭЛАН 11 и СВП для цокольных ламп Е27.Светильники могут быть укомплектованы отрезком кабеля с соединительной вилкой на конце, длина кабеля указывается при заказе.

Светильники для КРО могут состоят из следующих узлов:

непосредственно самого светильника;
отрезка кабеля;
соединительной вилки.

Комплектность поставки

КРО могут комплектоваться по требованию заказчика:

различными видами и типоразмерами светильников,а также их количеством;
удлинителями на токи до 32А со встроенными розетками типа СВ-ВЭЛАН-Р (до 3 шт.), а также может варьироваться количество самих удлинителей;
различными видами шкафов типа ШУС c блоками питания, в зависимости от напряжения питания и мощности потребителей, количеством встроенных розеток в корпус.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Комплексы ремонтного освещения (далее КРО), реализованные на базе наших изделий «ВЭЛАН», предназначены для освещения взрывоопасных зон и наружных установок согласно маркировке взрывозащиты, а также зон, опасных по воспламенению горючей пыли, опасных производственных объектов I,II,III,IV классов опасности, во время проведения комплекса ремонтных работ на предприятиях химической, нефтеперерабатывающей, газовой и других отраслей промышленности, а также на средствах морского транспорта, внутри и снаружи помещений. Функциональные характеристики позволяют использовать КРО для решения большого спектра задач. КРО состоит из изделий с видом взрывозащиты 1Ex d IIC T6(T5,Т4) Gb, в его комплектность могут входить: шкаф управления типа ШУС с блоком питания, удлинители, светильники с установленными переносными рукоятками или подвесными крюками.

Конструкция

КРО состоит из следующих основных узлов:

1. Стационарный шкаф управления типа ШУС с встроенным блоком питания.

Шкаф управления предназначен для обеспечения подвода питания группе светильников со следующими параметрами: 230АС12DC; 230АС24DC; 230АС36DC.

Блок питания состоит из следующих основных узлов:

оболочки ОЭАА-ВЭЛ;
встроенного блока питания: 230АС12DC; 230АС24DC; 230АС36DC;
соединительной розетки или розеток типа CВ-ВЭЛАН-Р.

2. Взрывозащищенный удлинитель на катушке.

Удлинители предназначены для подключения мобильного оборудования, переносного осветительного оборудования, различных электрических агрегатов, установок и машин между собой к источникам электрической энергии.

Удлинители состоят из следующих основных узлов:

рамы;
барабана со встроенными стационарными розетками типа CВ-ВЭЛАН-Р;
распределительной коробки ВАД-РСП-D;
кабеля с ответной частью (вилка CВ-ВЭЛАН-Р на конце для присоединения к источнику питания).

Включение соединителей производится путем вставки вилки в розетку и поворотом ее на 45° по часовой стрелке, что дает возможность замкнуться внутреннему выключателю. Вынуть вилку из розетки можно только тогда, когда переключатель находится в положении «OFF». Контакт заземления и его гнездо больше, чем остальные контакты и гнезда. На время транспортирования и хранения внутренняя полость розетки закрывается крышкой, которая защищает изделие от пыли и влаги, а взрывозащитные поверхности от повреждения. Крышка посредством цепочки крепится к корпусу. При эксплуатации удлинителя должны быть предусмотрены меры для защиты кабеля от повреждений.

3. Взрывозащищенные светильники.

Проработаны стандартные решения применения в КРО светильников с переносными рукоятками или подвесными крюками на базе светильников типа ВЭЛАН 35 со светодиодной матрицей и светильников ВЭЛАН 11 и СВП для цокольных ламп Е27.Светильники могут быть укомплектованы отрезком кабеля с соединительной вилкой на конце, длина кабеля указывается при заказе.

Светильники для КРО могут состоят из следующих узлов:

непосредственно самого светильника;
отрезка кабеля;
соединительной вилки.

Комплектность поставки

КРО могут комплектоваться по требованию заказчика:

различными видами и типоразмерами светильников,а также их количеством;
удлинителями на токи до 32А со встроенными розетками типа СВ-ВЭЛАН-Р (до 3 шт.), а также может варьироваться количество самих удлинителей;
различными видами шкафов типа ШУС c блоками питания, в зависимости от напряжения питания и мощности потребителей, количеством встроенных розеток в корпус.

Степень взрывозащиты:

1Ex d IIC T6(T5,Т4) Gb,Ex tb IIIC T80°C(T95°C,T130°C) Db

Тип оборудования:

Комплекс ремонтного свещений

Степень защиты, IP:

65/66

Исполнение:

Зона 1

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Способ установки:

Стационарный

Номинальное напряжение, В:

230

Структура условного обозначения для шкафа управления со встроенным блоком питания

КРО-ШУСА-ВЭЛ1 Х1-(Х2)хХ3

КРО – комплекс ремонтного освещения.

ШУСА-ВЭЛ1 — тип и габарит применяемого шкафа управления.

Х1 – применяемый блок питания: 230AC/12DC, 230AC/24DC,230AC/36DC.

Х2 – дополнительное оборудование, необходимое для подключения к блоку питания:

— розетка взрывозащищенная типа СВ-ВЭЛАНР-16-250-3В1 или другая по запросу (в формулировке розетка записывается в сокращенном виде «Р-16-250-3В1»);

— кабельный ввод см. раздел Кабельные вводы (в формулировке ввод записывается в сокращенном виде.Пример «С-2БМ-М25»).

Х3 – количество дополнительного оборудования: 1, 2, 3.

Пример формулировки заказа:

Взрывозащищенный комплекс ремонтного освещения КРО с понижающим блоком питания 230АС/12DC и двумя розетками СВ-ВЭЛАН-Р16-250-3В1.

КРО-ШУСА-ВЭЛ1-230АС/12DC-(Р-16 250- 3В1)х2

Структура условного обозначения для взрывозащищенного светильника

КРО-Х1хХ2-Х3 Х4( Х5)-Х6-Х7

КРО – комплекс ремонтного освещения.

Х1 – количество светильников 1,2,3 (при использование одного светильника индекс не указывается).

Х2 – светильник взрывозащищенный типа: ВЭЛАН 11 (поставляется с креплением на крюке), ВЭЛАН 35 (поставляется в переносном исполнении), СВП.

Х3 – тип применяемой лампы (зависит от выбранного светильника): Л.НАК. — лампа накаливания; ЭНСБ.Л. — энергосберегающая компактная люминесцентная лампа; СД.Л. — светодиодная лампа.

Х4 – мощность используемой в светильнике лампы (Вт).

Х5 — напряжение питания и тип тока 12DC, 24DC, 36DC.

Х6 — длина кабеля в метрах (при отсутствии индекса светильник поставляется без кабеля). При заказе комплекса из нескольких светильников с кабелем их длины указывается через дробь, для кабеля с вилкой индекс указывается с буквой «В» (Х6/Х61/Х62/Х6В).

Х7 – дополнительное оборудование: наличие взрывозащищенного соединителя типа СВ-ВЭЛАН-В-16-250-3В1 (в формулировке вилка записывается в сокращенном виде «В-16-250-3В1»), наличие подключения к блоку питания (в формулировке записывается как ШУСА-ВЭЛ-1- 230АС/Х5). При отсутствии индекса светильник поставляется без дополнительного оборудования.

Пример формулировки заказа:

Пример записи обозначения одного взрывозащищенного светодиодного светильника ВЭЛАН 35 мощностью 8Вт, с напряжением питания 24DС, в комплекте с кабелем длиной 25м и вилкой СВ-ВЭЛАН-В-16-250-3В1.

КРО-ВЭЛАН35-СД.Л.8(24DC)-25-В-16-250-3В1

Пример записи обозначения трех взрывозащищенных светильников ВЭЛАН 11 со светодиодными лампами мощностью 10Вт, с напряжением питания 12DС,в комплекте с кабелями длиной 10м до первого светильника, 15м до второго, 12м до третьего, 10м до вилки СВ-ВЭЛАН-В-16-250-3В1.

КРО-3хВЭЛАН11-СД.Л.10(12DC)-(10/15/12/10В)-В-16-250-3В1

Габаритные и присоединительные размеры

              Стационарный шкаф управления ШУС с встроенным блоком питания



                                         Взрывозащищенный удлинитель на катушке



                                                           Взрывозащищенные светильники

                   ВЭЛАН 11                                          ВЭЛАН 35                                      СВП

Возможные варианты комплектации КРО

ВЭЛАН 35, подключенный к ШУС ВЭЛАН 11 (3 шт.), подключенный к ШУС
с встроенным блоком питания с встроенным блоком питания

ВЭЛАН 11 (2 шт.), подключенный к вилке ВЭЛАН 11 (3 шт.), подключенный к вилке
СВ-ВЭЛАН через коробку ВАД-РСП СВ-ВЭЛАН через коробку ВАД-РСП
