ВЭЛАН-КВПС-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10

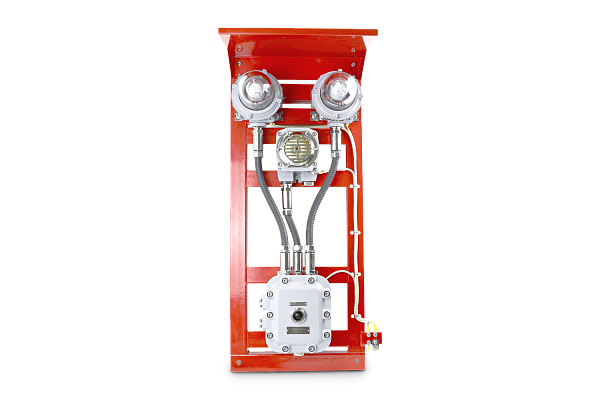

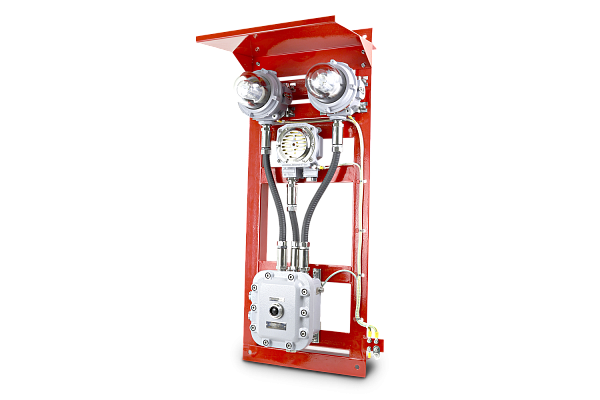

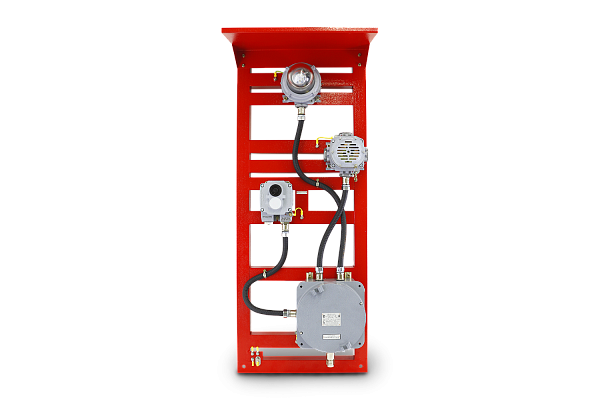

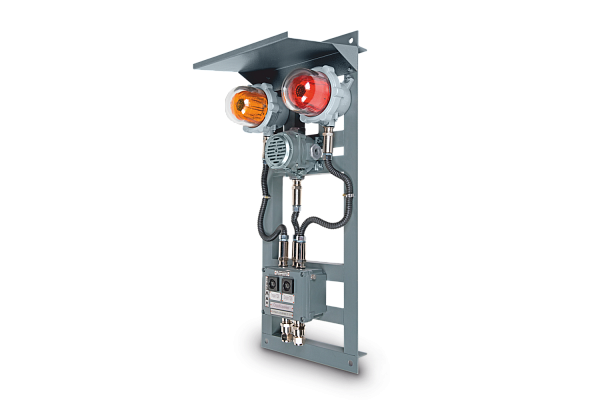

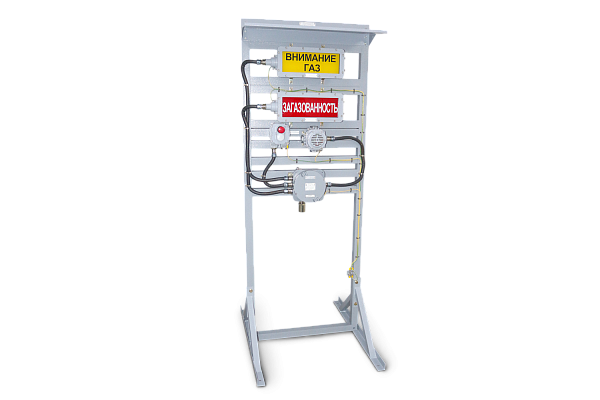

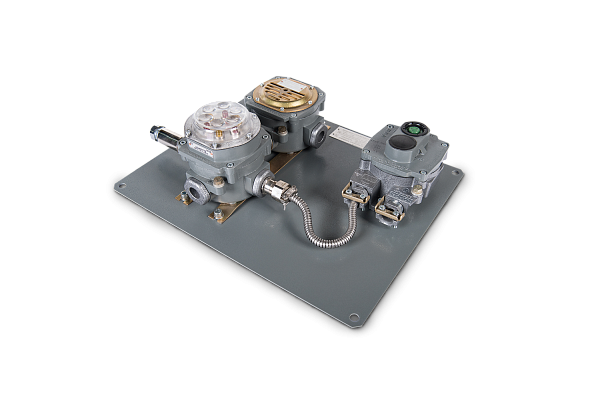

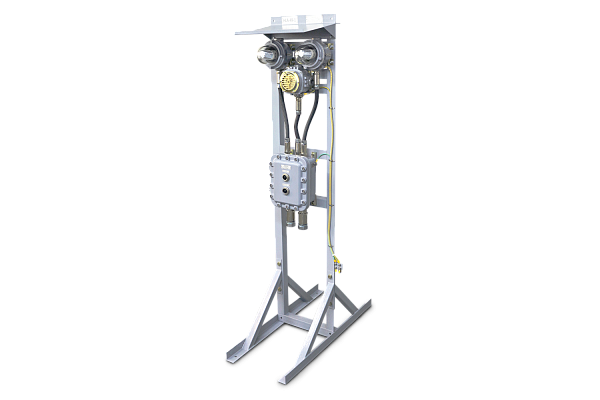

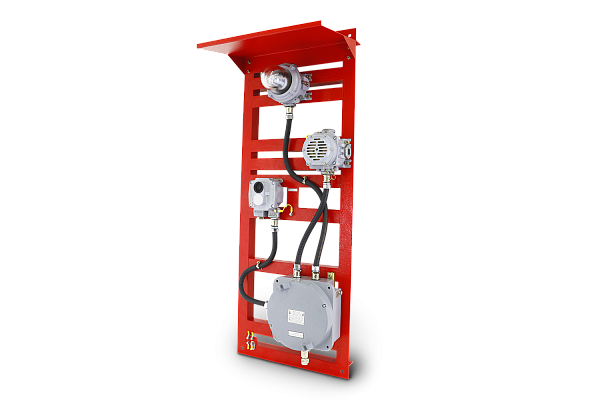

ВЭЛАН-КВПС – комбинированный взрывозащищенный пост сигнализации.

Х1 – переменного тока (50 или 60 Гц): 1 — 24В, 2 — 36В, 3 — 110В, 4 — 127В, 5 — 230В, 6 — 400В; постоянного тока: 7 — 24В, 8 — 110В, 9 — 230В, 10 -12В;

Х2 – световая сигнализация: (х) — количество, 0 — отсутствует.

Х3 – 0 — отсутствует, 1 — ПАСВ2, 2 — ПАСВ5, 3 — ВСУ, 4 — ВСУ-М, 5 — ВЭЛ-Т, 6 — ПАСВ7.

Х4 – цвет свечения: 0 — отсутствует, К — красный, Ж — желтый, Л — зелёный, С — синий.

Х5 – светозвуковая сигнализация: 0 — отсутствует, 1 — ПАСВ1-П, 2 — ПАСВ1-ПМ, 3 — ПАСВ3, 4 — ВСУ-З, 5 — ПАСВ1-М, 6 — ПАСВ1.

Х6 – звуковая сигнализация: 0 — отсутствует, 1 — ПСВ-П, 2 — ПСВ-Г, 3 — ПСВ-З, 4 — ПСВ-К, 5 — ПСВ-С, 6 — ПСВМ-(С,Г), 7 — ПАСВ1-ПМ (без индикатора).

Х7 – пост взрывозащищенный кнопочный — многофункциональный: (х) — количество, 0 — отсутствует.

Х8 – коробка зажимов: (х) — количество, 0 — отсутствует.

Х9 – маркировка взрывозащиты: 2 — 1 Ex d IIА Т6 Gb, 3 — 1 Ex d IIB Т6 Gb, 4 — 1 Ex d IIC Т6 Gb, 5 — 1 Ex de IIА Т4 Gb, 6 — 1 Ex de IIC Т6 Gb, 7 — 1 Ex s IIC T6 Gb X, 8 — 1 Ex s IIC T6 Gb, 9 — 1 Ex e mb IIT5 Gb,10 — 1 Ex de mb IIC T5 Gb, 11 — 1 Ex e IIT5 Gb, 12 — 1 Ex de IIT6 Gb, 13 — 2 Ex de IIA T5 Gc, 14 — 1 Ex d IIB Т5 Gb, 15 — 1 Ex d IIB Т5 Gb X, 16 — 2 Ex de IIC Т6 Gc

Х10 – климатическое исполнение: У1, В2, УХЛ1, ХЛ1, ОМ1, Т1, В1, В1,5, У2.

Пример формулировки заказа:

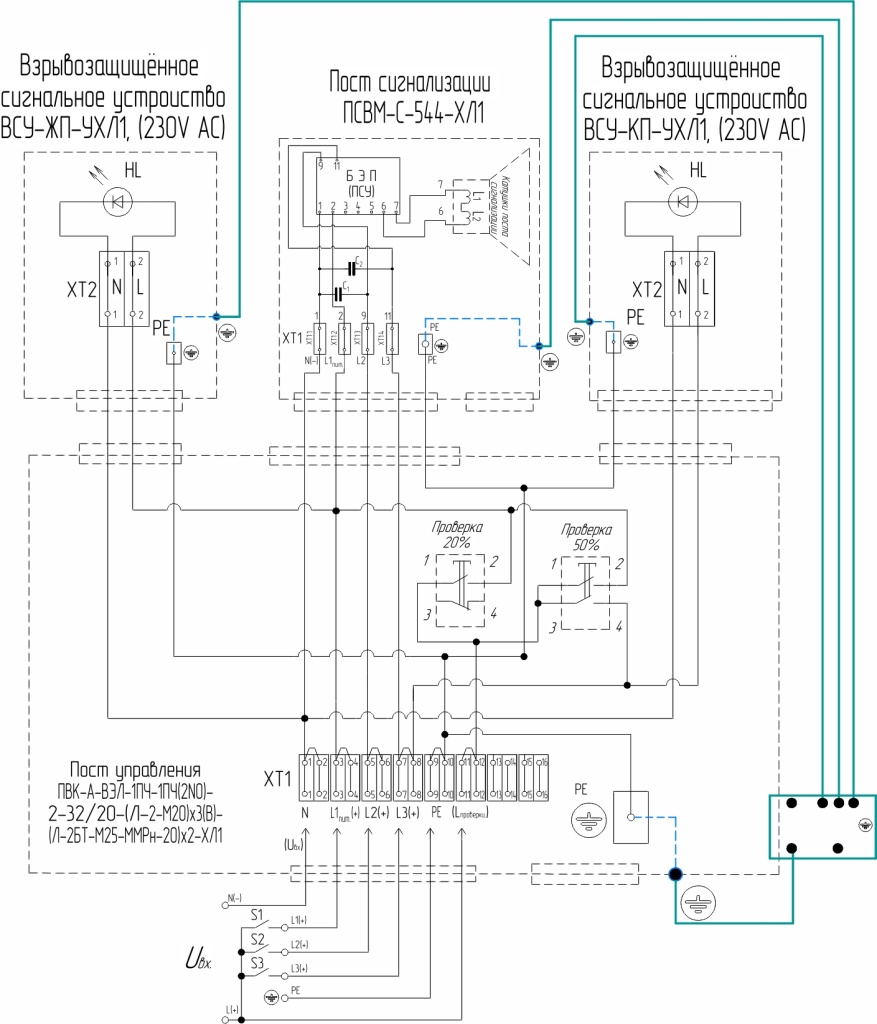

Комбинированный взрывозащищенный пост сигнализации на 230В(АС) с двумя световыми истичниками ВСУ красного и желтого цвета со звуковой сигнализацией ПСВМ-С, с постом взрывозащищенным кнопочным ПВК

ВЭЛАН-КВПС-5-2-3-ЖК-0-6-1-0-3-ХЛ1
