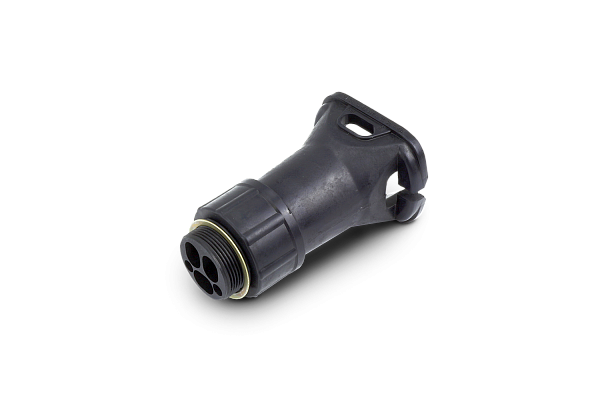

Кабельный ввод-стойка ВК-Г-ВЭЛ

Назначение

Кабельный ввод-стойка предназначен для подвода термокабеля через слой теплоизоляции. Ввод позволяет ввести термокабель под слой теплоизоляции, упростить монтаж и исключить повреждение греющего кабеля. Ввод-стойка устроены таким образом, что удобно крепятся на трубопроводе круглого сечения.

Взрывозащищенные опорные кронштейны крепятся к трубопроводу двумя крепежными металлическим хомутам.

Взрывозащищенный кабельный ввод-стойка используется в составе готовых изделий взрывозащищенных коробок для подключения питания под теплоизоляцию к греющей арматуре.

Особенности

Позволяет одновременный ввод от одного до трех термокабелей плоского сечения и двух проводников круглого сечения.

Конструкция

Кабельный ввод-стойка состоит из стойки, нажимной втулки, уплотнения и соединительной гайки.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Кабельный ввод-стойка предназначен для подвода термокабеля через слой теплоизоляции. Ввод позволяет ввести термокабель под слой теплоизоляции, упростить монтаж и исключить повреждение греющего кабеля. Ввод-стойка устроены таким образом, что удобно крепятся на трубопроводе круглого сечения.

Взрывозащищенные опорные кронштейны крепятся к трубопроводу двумя крепежными металлическим хомутам.

Взрывозащищенный кабельный ввод-стойка используется в составе готовых изделий взрывозащищенных коробок для подключения питания под теплоизоляцию к греющей арматуре.

Особенности

Позволяет одновременный ввод от одного до трех термокабелей плоского сечения и двух проводников круглого сечения.

Конструкция

Кабельный ввод-стойка состоит из стойки, нажимной втулки, уплотнения и соединительной гайки.

Степень взрывозащиты:

1Ex e IIC Gb, Ex tb IIIC Db

Тип оборудования:

Универсальные кабельные вводы

Степень защиты, IP:

66

Исполнение:

Зона 1

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.687153.002 ТУ

Дополнительные параметры:

Уплотнение

Структура условного обозначения

ВК-Г-ВЭЛ-М42-ЕхеG-В1,5 ПИНЮ.687153.002ТУ

ВК-Г-ВЭЛ – кабельный ввод-стойка для греющих кабелей.

М42 — обозначение резьбы кабельного ввода-стойки М42х2.

ЕхеG – маркировка взрывозащиты 1Ex e IIC Gb.

В1,5 – климатическое исполнение и категория размещения.

ПИНЮ.687153.002ТУ – обозначение технических условий.

Пример формулировки заказа:

обозначение кабельного ввода-стойки для греющих кабелей, климатического исполнения В, категории размещения 1,5:

ВК-Г-ВЭЛ-М42-ЕхеG-В1,5 ПИНЮ.687153.002ТУ

Комплектность поставки

Кабельный ввод-стойка поставляется с уплотнением для зажатия 3-х плоских кабелей, контргайкой и уплотнительным кольцом.

Уплотнение для 2-х плоских кабелей и одного круглого, для термостата, поставляется по спец. заказу.

Габаритные и присоединительные размеры

Кабельный ввод-стойка ВК-Г-ВЭЛ

Уплотнение для ввода трех плоских кабелей, и двух проводников круглого сечения

Уплотнение для ввода двух плоских кабелей, и двух проводников круглого сечения и термостата
