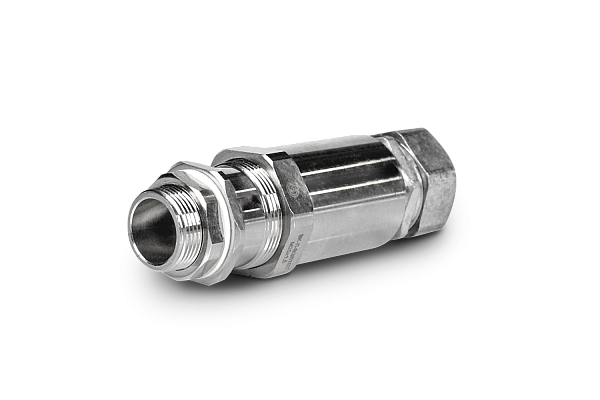

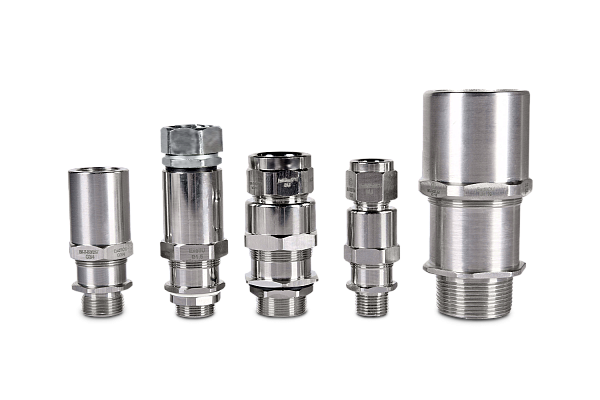

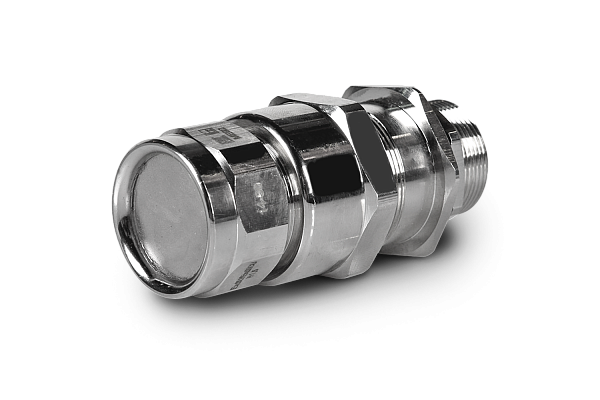

Кабельные вводы ВК-ВЭЛ

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких бронированных и небронированных кабелей с резиновой или пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Область применения – подземные и наземные горные выработки уголных шахт и рудников, в том числе опасных по газу и/или пыли,взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.

Особенности

Трубные кабельные вводы изготавливаются с внутренней трубной резьбой, по спец.заказу могут поставляться с наружнойтрубной резьбой на выходном отверстии.
Широкий спектр диапазона вводимого кабеля как для бронированного, так и для небронированного.
Кабельные вводы ВК-ВЭЛ 3М изготавливаются только из никелированной латуни.

Конструкция

Кабельные вводы для небронированного кабеля состоят из штуцера, устанавливаемого в оборудование, уплотнительного кольца, которое обеспечивает уплотнение кабеля, накидной гайки, которая через переходную втулку давит на уплотнительноекольцо. На накидной гайке кабельных вводов с индексом 1 и 2 для дополнительной фиксации кабеля от выдёргивания установлены две планки на винтах.

Кабельные вводы для бронированного кабеля в дополнение к перечисленному имеют кольца и втулки с конической поверхностью, между которыми зажимается броня кабеля.

В кабельных вводах, предназначенных для подсоединения трубы или муфты типа ММРн, на конце накидной гайки выполнено отверстие с соответствующей резьбой.

Кабельные вводы с индексом 1БМ и 2БМ имеют дополнительное уплотнительное кольцо для обеспечения IP с дополнительной накидной гайкой.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких бронированных и небронированных кабелей с резиновой или пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Область применения – подземные и наземные горные выработки уголных шахт и рудников, в том числе опасных по газу и/или пыли,взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты.

Особенности

Трубные кабельные вводы изготавливаются с внутренней трубной резьбой, по спец.заказу могут поставляться с наружнойтрубной резьбой на выходном отверстии.
Широкий спектр диапазона вводимого кабеля как для бронированного, так и для небронированного.
Кабельные вводы ВК-ВЭЛ 3М изготавливаются только из никелированной латуни.

Конструкция

Кабельные вводы для небронированного кабеля состоят из штуцера, устанавливаемого в оборудование, уплотнительного кольца, которое обеспечивает уплотнение кабеля, накидной гайки, которая через переходную втулку давит на уплотнительноекольцо. На накидной гайке кабельных вводов с индексом 1 и 2 для дополнительной фиксации кабеля от выдёргивания установлены две планки на винтах.

Кабельные вводы для бронированного кабеля в дополнение к перечисленному имеют кольца и втулки с конической поверхностью, между которыми зажимается броня кабеля.

В кабельных вводах, предназначенных для подсоединения трубы или муфты типа ММРн, на конце накидной гайки выполнено отверстие с соответствующей резьбой.

Кабельные вводы с индексом 1БМ и 2БМ имеют дополнительное уплотнительное кольцо для обеспечения IP с дополнительной накидной гайкой.

Степень взрывозащиты:

РП Ex e I Mc/1Ex e IIC Gb,1Ex e IIC Gb, РВ Ex d I Mb/1Ex d IIC Gb, 1Ex d IIC Gb,1Ex e IIC Gb/ 1Ex d IIC Gb,Ex tb IIIC Db

Тип оборудования:

Кабельные вводы для бронированного кабеля

Степень защиты, IP:

66/67/68

Исполнение:

РП

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.687153.002 ТУ

Дополнительные параметры:

Уплотнение

Структура условного обозначения

ВК-Х1-ВЭЛ Х2-Х3-Х4-Х5-Х6-Х7-ПРОМ

ВК – ввод кабельный.

Х1 – материал кабельного ввода: Л – латунь, Н – нержавеющая сталь, С – сталь с антикоррозийным покрытием.

ВЭЛ – серия «ВЭЛ».

Х2 – цифра, указывающая исполнение ввода:

1 – для вводов с маркировкой взрывозащиты РП Ex e I Mc/1Ex e IIC Gb или 1Ex e IIC Gb (для трубного ввода);
2 – для вводов с маркировкой взрывозащиты РВ Ex d I Mb/1Ex d IIC Gb или 1Ex d IIC Gb (для трубного ввода);
3 – для вводов с маркировкой взрывозащиты 1Ex e IIC Gb;
3М – для вводов с маркировкой взрывозащиты 1Ex e IIC Gb;
4 – для вводов с маркировкой взрывозащиты 1Ex d IIC Gb;
5 – для вводов с маркировкой взрывозащиты 1Ex e IIC Gb/1Ex d IIC Gb.

Х3 – индекс:

Б – для вводов, предназначенных для ввода бронированного кабеля, и Т – для трубных вводов, и (или) М – для модернизированных вводов с устройством для предотвращения вырывов брони кабеля или для вводов с устройством крепления металлорукава (вводы типа 4М и 5М).

Х4 – обозначение резьбы кабельного ввода:

— метрическая резьба с шагом 1,5мм: М16, М20, М25, М32, М40, М50, М63, М75;

— метрическая резьба с шагом 2мм: М90, М110;

— цилиндрическая трубная резьба: G3/8, G1/2,G3/4, G1, G1 1/4, G1 1/2, G2;

— трубная коническая резьба: R3/8, R1/2, R3/4, R1, R1 1/4, R1 1/2, R2;

— коническая дюймовая резьба: К3/8, K1/2, K3/4, K1, K1 1/4, K1 1/2, K2.

Х5 – обозначение вида взрывозащиты:

— ExeG – для вводов с маркировкой взрывозащиты 1Ex e IIС Gb или РП Ex e I Мс/1Ex e IIС Gb;

— ExdG – для вводов с маркировкой взрывозащиты 1Ex d IIC Gb или РВ Ex d I Mb/1Ex d IIC Gb;

— ExeG/ExdG – для вводов с маркировкой взрывозащиты 1Ex e IIС Gb/1Ex d IIC Gb.

Для общепромышленных кабельных вводов индекс не указывается.

Х6 – обозначение резьбы трубного кабельного ввода, предназначенной для внешнего присоединения:

— метрическая резьба с шагом 1,5мм: М16, М20, М25, М32, М40, М50, М63;

— цилиндрическая трубная резьба: G1/2; G3/4; G1; G1 1/4; G1 1/2, G2;

— трубная коническая резьба: R1/2; R 3/4; R 1; R 1 1/4; R 1 1/2; R 2;

-коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4 ; К1 1/2 ; К2.

Х7 – климатическое исполнение и категория размещения: В1,5 или ОМ1.

ПРОМ – общепромышленное исполнение.

Для взрывозащищенных кабельных вводов индекс не указывается.

Пример формулировки заказа:

Ввод кабельный, изготовленный из латуни с метрической резьбой М63х1,5, предназначенный для присоединения гибкого бронированного кабеля, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты РП Ex e I Mc/1Ex e IIC Gb.При заказе трубного кабельного ввода с муфтой для крепления металлорукава вторая резьба не указывается:

Отдельная поставка — ВК-Л-ВЭЛ 1БМ-М63-ExeG-В1,5

В составе изделия — Л-1БМ-М63 Ввод кабельный, изготовленный из латуни с метрической резьбойМ50х1,5, предназначенный для присоединения гибкого бронированного или небронированного кабеля с муфтой ММРн-40, предназначенной для присоединения металлорукава Ду 40, климатического исполнения и категории размещения В1,5 с маркировкой взрывозащиты 1Ex d IIC Gb.

Отдельная поставка — ВК-Л-ВЭЛ 2БТ-М50-ExdG-ММРн-40-В1,5

В составе изделия — Л-2БТ-М50-ММРн-40

Комплектность поставки

Кабельные вводы поставляются в комплекте с заглушкой, уплотнительными кольцами, предназначенными для уплотнения кабеля в теле ввода. Кабельные вводы с метрической резьбой комплектуются контргайкой и наружным уплотнительным кольцом.

Вводы с цилиндрической трубной резьбой комплектуются контргайкой и уплотнением по заказу. Для остальных вводов комплект отсутствует.

Габаритные и присоединительные размеры

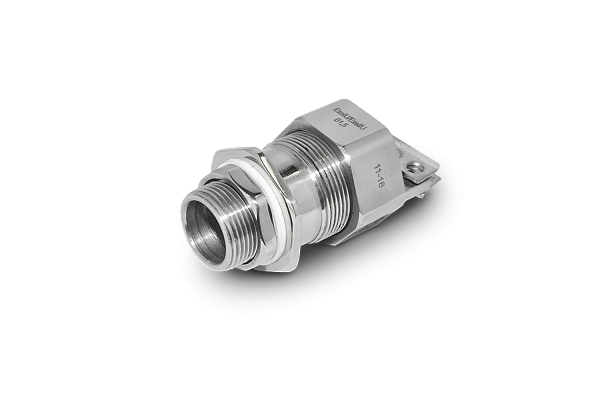

Ввод ВК-Х-ВЭЛ 1

(для небронированных кабелей, с маркировкой взрывозащиты РП Ex e I Mc/1Ex e IIC Gb)

1 — Корпус ввода         5 — Контргайка*
2 — Гайка                                              6 — Распорная втулка
3 — Уплотнение кабеля                     7 — Прижимная скоба
4 — Уплотнительное кольцо*           8 — Винты прижимной скобы

* Контргайка и уплотнительное кольцо

(стандартно для резьбы М, для резьбы G по спец.заказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 2

(для небронированных кабелей, с маркировкой взрывозащиты РВ Ex d I Mb/1Ex d IIC Gb)

1 — Корпус ввода                                   5 — Контргайка*
2 — Гайка                                               6 — Распорная втулка
3 — Уплотнение кабеля                       7 — Прижимная скоба
4 — Уплотнительное кольцо*             8 — Винты прижимной скобы

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М,для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 3

(для небронированных кабелей, с маркировкой взрывозащиты 1Ex e IIC Gb)

1 — Корпус ввода *5 — Контргайка
2 — Гайка *6 — Распорная втулка
3 — Уплотнение кабеля
4 — Уплотнительное кольцо

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 4

(для небронированных кабелей, с маркировкой взрывозащиты 1Ex d IIC Gb).

1 — Корпус ввода 5 — Контргайка*
2 — Гайка 6 — Распорная втулка
3 — Уплотнение кабеля
4 — Уплотнительное кольцо*

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

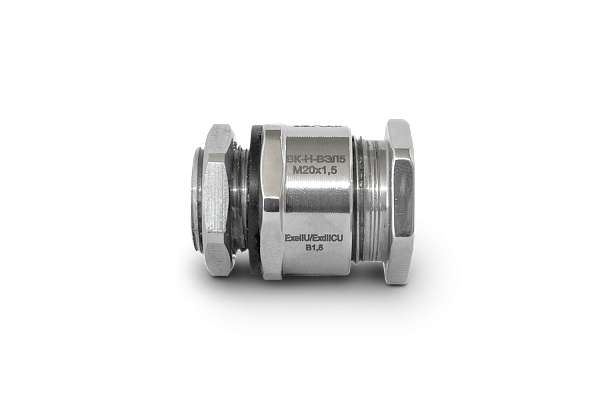

Ввод ВК-Х-ВЭЛ 5

(для небронированных кабелей, с маркировкой взрывозащиты 1Ex e IIС Gb/1Ex d IIC Gb)

1 — Корпус ввода 5 — Контргайка
2 — Уплотнение кабеля *6 — Уплотнительное кольцо*
3 — Нажимная втулка
4 — Штуцер

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Л-ВЭЛ 3М

(для небронированных кабелей, с маркировкой взрывозащиты 1Ex e IIC Gb)

1 — Корпус ввода 5 — Уплотнительное кольцо
2 — Гайка 6 — Контргайка
3 — Цанга
4 — Уплотнение кабеля

Вводы ВК-Х-ВЭЛ 4М

(для небронированных кабелей с устройством крепления металлорукава, с маркировкой взрывозащиты 1Ex d IIC Gb)

1 — Корпус ввода                                                      5 — Нажимное кольцо
2 — Уплотнение кабеля                                          6 — Уплотнительное кольцо
3 — Устройство крепления металлорукава        *7 — Контргайка*

4 — Гайка

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

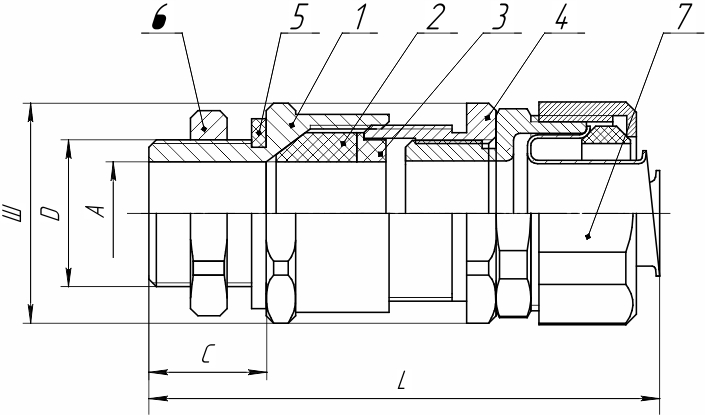

Вводы ВК-Х-ВЭЛ 5М

(для небронированных кабелей с устройством крепления металлорукава, с маркировкой взрывозащиты 1Ex e IIС Gb/1Ex d IIC Gb)

1 — Корпус ввода                              5 — Уплотнительное кольцо
2 — Уплотнение кабеля                  *6 — Контргайка
3 — Нажимная втулка                     *7 — Устройство крепления металлорукава
4 — Штуцер

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 1БМ

(для бронированных кабелей, с маркировкой взрывозащиты РП Ex e I Mc/1Ex e IIC Gb)

1 — Корпус ввода                                 7 — Нажимное кольцо
2 — Уплотнение кабеля                     8 — Нажимное кольцо
3 — Втулка зажима брони                 9 — Уплотнительное кольцо
4 — Штуцер                                         *10 — Контргайка
5 — Уплотнение кабеля                      *11 — Втулка зажима брони
6 — Гайка

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 2БМ

(для бронированных кабелей, с маркировкой взрывозащиты РВ Ex d I Mb/1Ex d IIC Gb).

1 — Корпус ввода                              7 — Нажимное кольцо
2 — Уплотнение кабеля                  8 — Нажимное кольцо
3 — Втулка зажима брони              9 — Уплотнительное кольцо
4 — Штуцер                                   *10 — Контргайка
5 — Уплотнение кабеля                  *11 — Втулка зажима брони
6 — Гайка

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 1БТ

(для бронированных и небронированных кабелей, с маркировкой взрывозащиты 1Ex e IIC Gb)

1 — Корпус ввода                     5 — Втулка зажима брони
2 — Гайка                                 6 — Втулка зажима брони
3 — Уплотнение кабеля         7 — Уплотнительное кольцо
4 — Нажимное кольцо             *8 — Контргайка*

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).

Ввод ВК-Х-ВЭЛ 2БТ

(для бронированных и небронированных кабелей, с маркировкой взрывозащиты 1Ex d IIC Gb)

1 — Корпус ввода                      5 — Втулка зажима брони
2 — Гайка                                  6 — Втулка зажима брони
3 — Уплотнение кабеля          7 — Уплотнительное кольцо
4 — Нажимное кольцо              *8 — Контргайка*

* Контргайка и уплотнительное кольцо
(стандартно для резьбы М, для резьбы G по спецзаказу, для резьб К, R не изготавливается).
