Кабельные вводы ВК (Exe)

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких и бронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Вводы кабельные являются Ех-компонентами и предназначены для применения во взрывозащищенном электрооборудовании II групп.

Особенности

Конструкция кабельных вводов обеспечивает возможность одновременного подключения как бронированного, так и небронированного кабеля.
Большой диапазон уплотняемых кабелей позволяет унифицировать номенклатуру используемых на предприятии кабельных вводов.

Конструкция

Вводы ВК12х12, ВК25, ВК30 изготавливаются в двух исполнениях по способу крепления к стенке оболочки: с помощью резьбы — резьбовые вводы и в виде накладного ввода, при этом накладной ввод ВК2х12 является сдвоенным, т.е. предназначен для ввода двух кабелей одновременно и корпус ввода может быть изготовлен из термопластичного материала.

Вводы ВК40, ВК42, ВК53, ВК66 изготавливаются только в виде накладных вводов.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Вводы кабельные предназначены для уплотнения и фиксации гибких и бронированных кабелей с резиновой и пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование.

Вводы кабельные являются Ех-компонентами и предназначены для применения во взрывозащищенном электрооборудовании II групп.

Особенности

Конструкция кабельных вводов обеспечивает возможность одновременного подключения как бронированного, так и небронированного кабеля.
Большой диапазон уплотняемых кабелей позволяет унифицировать номенклатуру используемых на предприятии кабельных вводов.

Конструкция

Вводы ВК12х12, ВК25, ВК30 изготавливаются в двух исполнениях по способу крепления к стенке оболочки: с помощью резьбы — резьбовые вводы и в виде накладного ввода, при этом накладной ввод ВК2х12 является сдвоенным, т.е. предназначен для ввода двух кабелей одновременно и корпус ввода может быть изготовлен из термопластичного материала.

Вводы ВК40, ВК42, ВК53, ВК66 изготавливаются только в виде накладных вводов.

Степень взрывозащиты:

1Ex е IIC Gb, Ex tb IIIC Db

Тип оборудования:

Кабельные вводы для бронированного кабеля

Степень защиты, IP:

66

Исполнение:

Зона 1

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.687153.002 ТУ

Дополнительные параметры:

Уплотнение

Структура условного обозначения

ВК Х1 — Х2 — Х3 — Х4 — Х5

ВК – ввод кабельный.

Х1 – условный диаметр проходного отверстия ввода, мм: 2х12, 12, 16, 18, 20, 25, 30, 40, 42, 53, 66.

Х2 – размеры отверстия уплотнительного кольца для плоского кабеля:

— для вводов ВК 12 и ВК 2х12 – (6х10) и (6х13);

— для вводов ВК18 и ВК25 – (6х15);

— для вводов ВК25 — 2х(6х15).

Х3 – обозначение резьбы трубного ввода (указывается для трубных вводов):

— для ВК 12 и ВК 2х12 (резьба наружная) – G1/2;

— для ВК 16 (резьба наружная) – G3/4;

— для ВК 18 (резьба внутренняя) – G3/4;

— для ВК 25 (резьба внутренняя) – G3/4;

— для ВК 30 (резьба внутренняя) – G1;

— для ВК 42 (резьба внутренняя) – G1 1/4;

— для ВК 40 (резьба внутренняя) – G1 1/2;

— для ВК 66 (резьба внутренняя) – G2 1/2.

Х4 – климатическое исполнение и категория размещения: В1,5, Т1,5, ОМ1.

Х5 – маркировка взрывозащиты: 1Ex e IIC Gb.

Х6 – обозначение типа и размера резьбы для резьбовых вводов:

— для ВК 12 – М18х1,5;

— для ВК 2х12, ВК 16, ВК 25, ВК 30 – М42х2;

— для ВК18 – М24х2.

Пример формулировки заказа:

Резьбовой кабельный ввод с условным диаметром проходного отверстия 25 мм климатического исполнения В, категории размещения 1,5 с маркировкой взрывозащиты 1Ex e IIC Gb.

Отдельная поставка — ВК25-В1,5-1Ex e IIC Gb-М42х2 в составе изделия — 25

Габаритные и присоединительные размеры

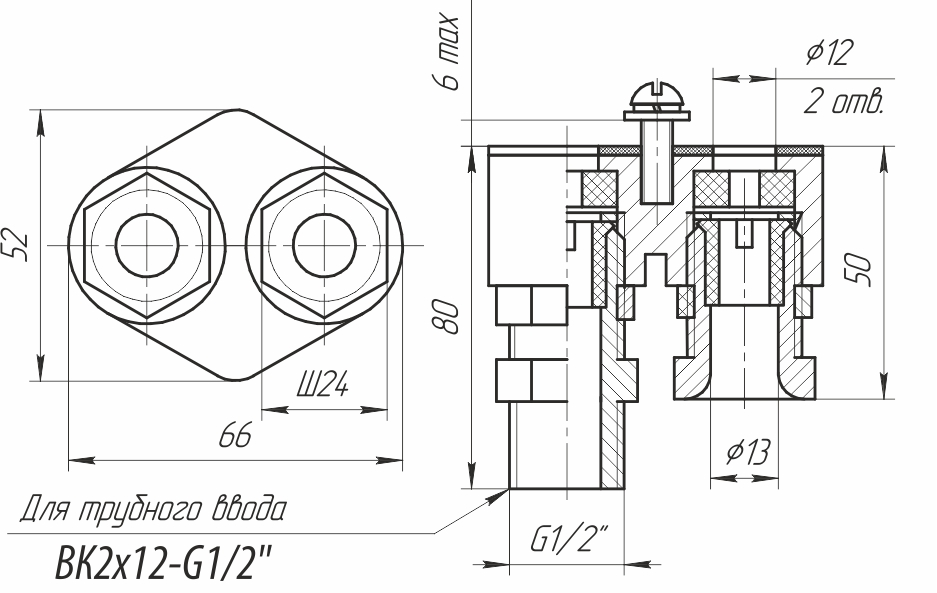

ВК2×12-Х4-1Ex e IIC Gb, ВК2×12- G1/2-Х4-1Ex e IIC Gb

Габариты - ВК2×12-Х4.jpg

Установочные размеры

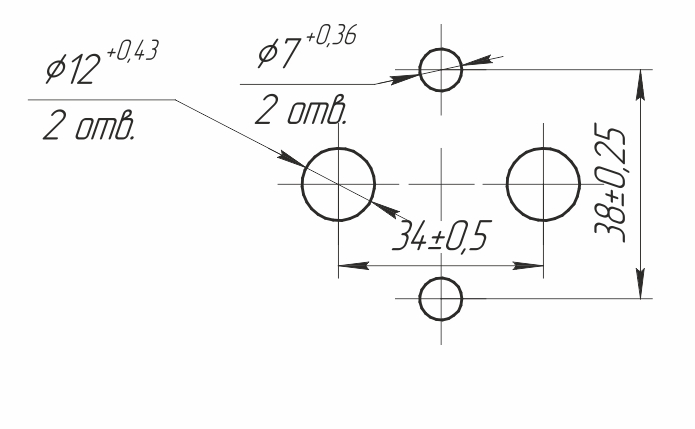

Габариты - ВК2×12-Х4 - Установочные размеры.jpg Масса:
ВК2×12 – 0,16 кг
ВК2х12-G1/2 – 0,23 кг Максимальный диаметр проходного отверстия — 12,3 мм Диапазон вводимых кабелей — 7-12 мм
Исполнение ввода по способу крепления — накладной

ВК2×12-Х3-1Ex d IIC Gb-М42×2, ВК2×12-G1/2-Х3-1Ex d IIC Gb-М42×2

Масса:
ВК2×12-В1,5 -М42×2 – 0,25 кг
ВК2×12-G1/2-В1,5 -М42×2 – 0,35 кг
Максимальный диаметр проходного отверстия — 12,3 мм
Диапазон вводимых кабелей — 7-12 мм
Исполнение ввода по способу крепления — резьбовой

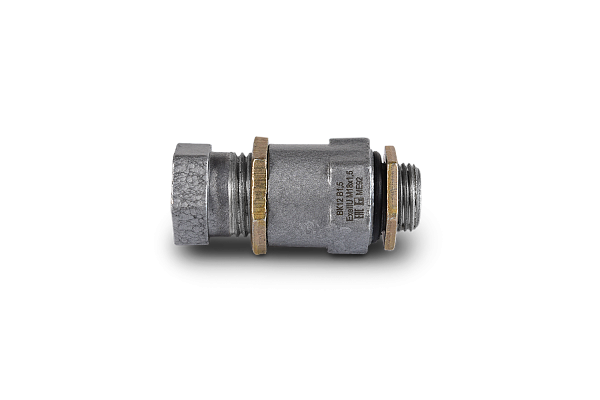

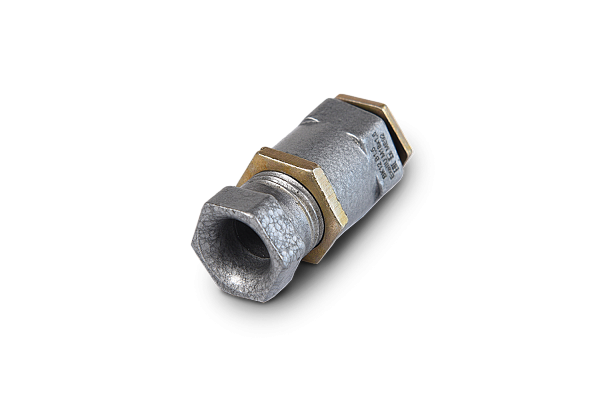

ВК12-Х4-1Ex e IIC Gb-М18×1,5, ВК12-G1/2-Х4-1Ex e IIC Gb-М18×1,5

Масса:
ВК12-М18х1,5 — 0,05кг
ВК12- G1/2-М18х1,5 — 0,24 кг
Максимальный диаметр проходного отверстия — 12,3 мм
Диапазон вводимых кабелей — 7-12 мм
Исполнение ввода по способу крепления — накладной

ВК16-Х4-1Ex e IIC Gb-М42×2, ВК16-G3/4-Х4-1Ex e IIC Gb-М42×2

Масса:
ВК16-G3/4-М42х2 — 0,09 кг
Максимальный диаметр проходного отверстия — 16 мм
Диапазон вводимых кабелей — 10-14 мм
Исполнение ввода по способу крепления — резьбовой

ВК18-Х4-1Ex e IIC Gb-М24×2, ВК18-G3/4-Х4-1Ex e IIC Gb-М24×2

Масса:0,21 кг
Диапазон вводимых кабелей — 10-16 мм
Исполнение ввода по способу крепления — резьбовой

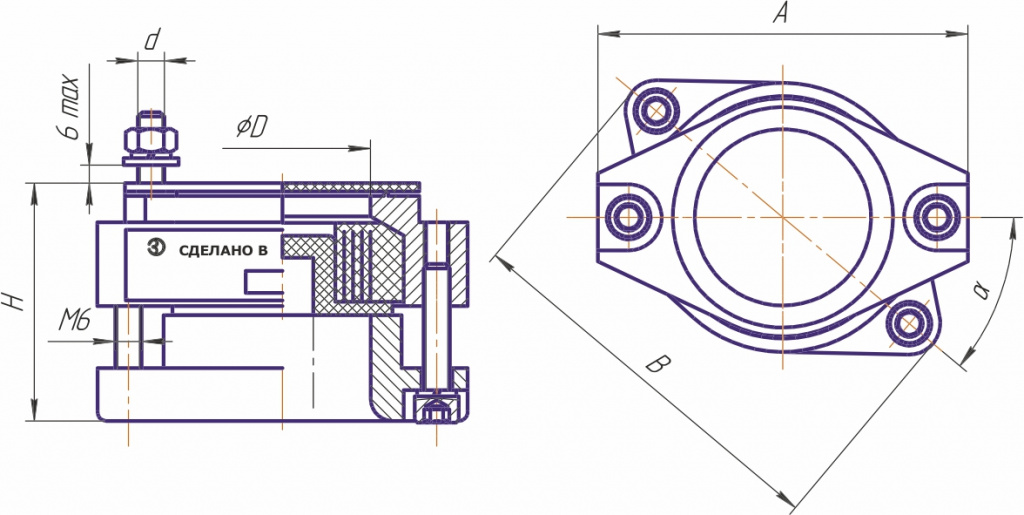

ВК25-Х4-1Ex e IIC Gb, ВК25-G3/4-Х4-1Ex e IIC Gb; ВК30-Х4-1Ex e IIC Gb, ВК30-G1-Х4-1Ex e IIC Gb;
ВК40-Х4-1Ex e IIC Gb, ВК40-G1 1/2-Х4-1Ex e IIC Gb

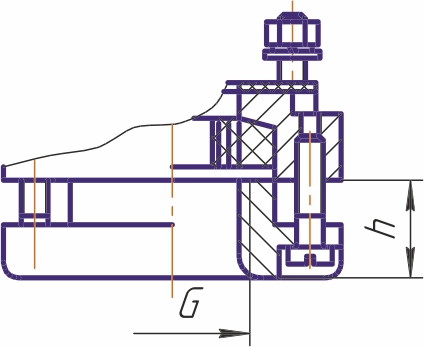

ВК25-G3/4, ВК30-G1, ВК40-G1 1/2

Установочные размеры

ВК25-Х4-1Ex e IIC Gb-М42×2, ВК25-G3/4-Х4-1Ex e IIC Gb-М42×2; ВК30-Х4-1Ex e IIC Gb-М42×2, ВК30-G1-Х4-1Ex e IIC Gb-М42×2

ВК25-G3/4-М42х2, ВК30-G1-М42х2

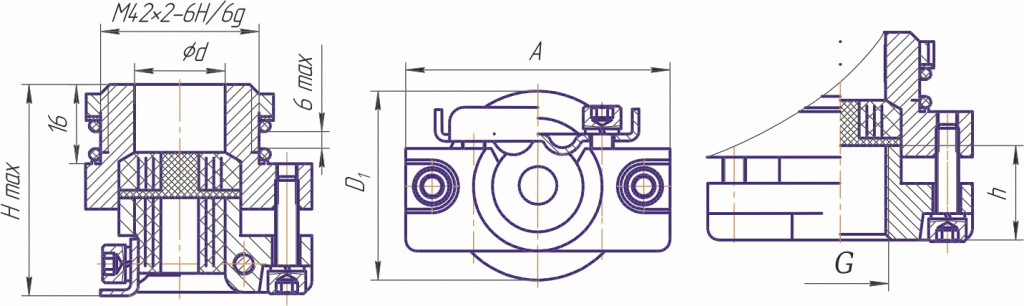

Габариты - ВК25-G три четверти-М42х2, ВК30-G1-М42х2.jpg

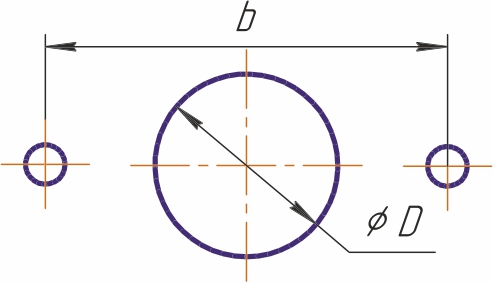

Установочные размеры

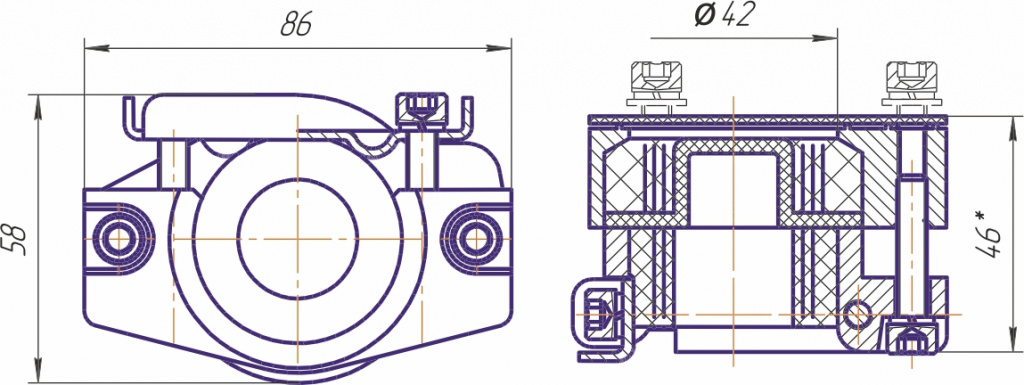

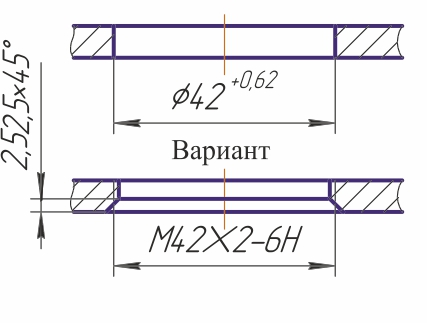

Габариты - ВК25-Х4-1Ex e IIC Gb-М42×2 - установочные размеры.jpg ВК42-Х4-1Ex e IIC Gb , ВК42-Х4-G1 1/4-1Ex e IIC Gb

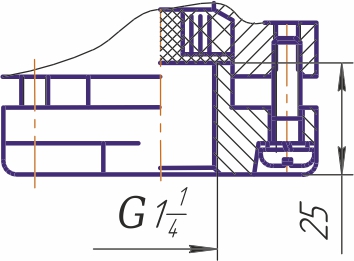

ВК42-G1 1/4

Габариты - ВК42-Х4.jpg

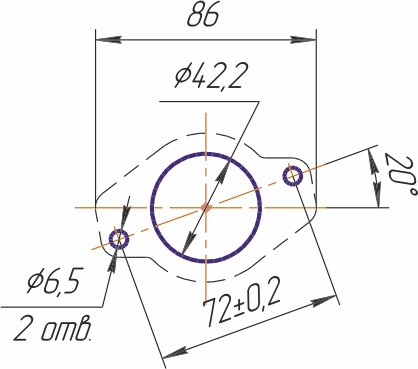

Установочные размеры
Габариты - ВК42-G один и одна четвертая.jpg Габариты - ВК42-Х4 - установочные размеры.jpg

Масса — 0,27 кг Максимальный диаметр проходного отверстия — 42 мм
Диапазон вводимых кабелей — 24-40 мм
Исполнение ввода по способу крепления — накладной

ВК53-Х4-1Ex e IIC Gb

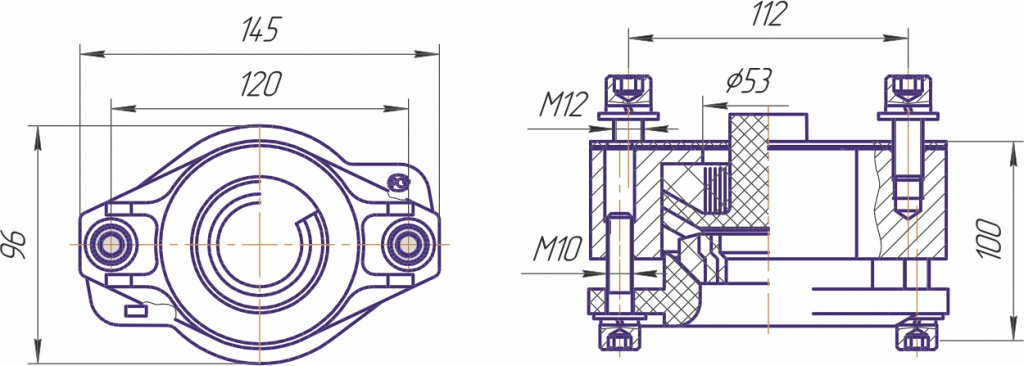

Габариты - ВК53-Х4.jpg

Установочные размеры

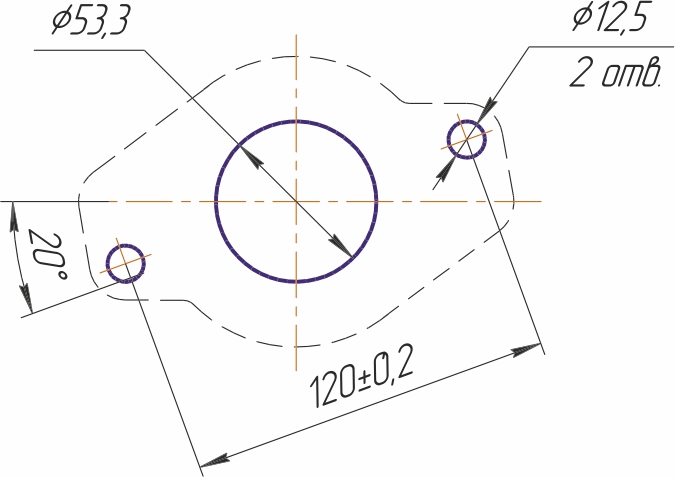

Габариты - ВК53-Х4 - установочные размеры.jpg
Масса — 1 кг Максимальный диаметр проходного отверстия — 43 мм Диапазон вводимых кабелей — 31-51 мм
Исполнение ввода по способу крепления — накладной

ВК66-Х4-1Ex e IIC Gb, ВК66-G2 1/2-Х4-1Ex e IIC Gb

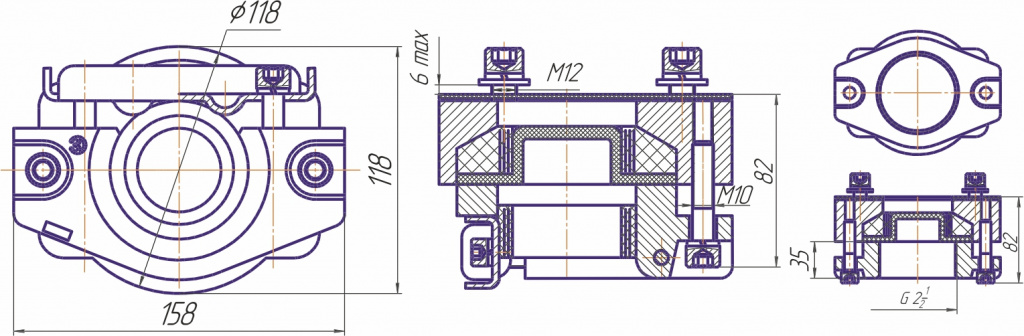

Габариты - ВК66-Х4.jpg

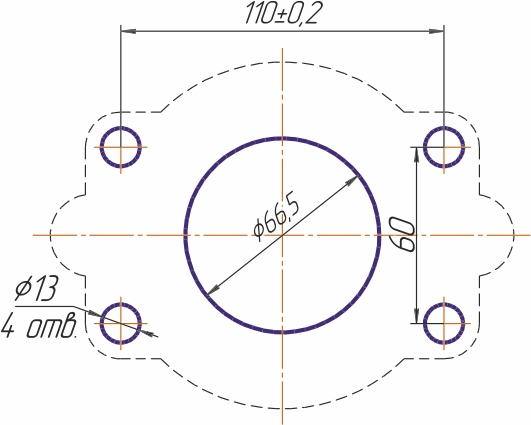

Установочные размеры
Габариты - ВК66-Х4 - установочные размеры.jpg
Масса — 1,8 кг Максимальный диаметр проходного отверстия — 66 мм Диапазон вводимых кабелей — 51-64 мм
Исполнение ввода по способу крепления — накладной
