Соединители гибкие (металлорукав) ВСГ

Назначение

Соединители предназначены для соединения труб, коробок, взрывозащищенного электрооборудования или участков трубной проводки, подверженных вибрации. Соединители обеспечивают дополнительную защиту кабеля от механических повреждений и коррозии.

Особенности

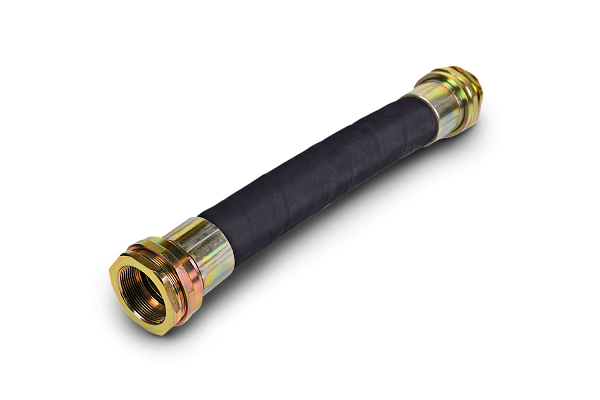

Соединители представляют гибкий рукав высокого давления, изготовленный из нержавеющей стали или из армированной резины, оконцованный резьбовой арматурой. Соединители из нержавеющей стали имеют ряд исполнений:

соединители с неподвижно приваренной арматурой с внутренней (М) или наружной (П) резьбой, при этом монтаж соединителя ведется аналогично монтажу труб;
соединители с муфтами соединительными МС, имеющими вращающуюся накидную гайку с внутренней (М) или наружной(П) резьбой, при этом монтаж соединителя ведется с помощью накидных гаек;
соединители могут изготавливаться как с одинаковыми присоединительными резьбовыми размерами, так и различными, при этом размеры могут отличаться на шаг больше или меньше в соответствии с рядом размеров, приведенным в структуре условного обозначения соединителей, а диаметр условного прохода рукава соответствует меньшему размеру;
по требованию потребителя соединители могут изготавливаться с оконцеванием с одной стороны неподвижной арматурой с внутренней (М) или наружной (П) резьбой, а с другой стороны иметь арматуру с накидной гайкой с внутренней (М) или наружной (П) резьбой.

Конструкция

К гофрированной трубке, вставленной внутрь оплётки из нержавеющей стали, приварены с двух сторон штуцеры с накидными гайками. Накидные гайки накручены на муфты с резьбой.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 ВСГ

СТО МР ВСГ

Назначение

Соединители предназначены для соединения труб, коробок, взрывозащищенного электрооборудования или участков трубной проводки, подверженных вибрации. Соединители обеспечивают дополнительную защиту кабеля от механических повреждений и коррозии.

Особенности

Соединители представляют гибкий рукав высокого давления, изготовленный из нержавеющей стали или из армированной резины, оконцованный резьбовой арматурой. Соединители из нержавеющей стали имеют ряд исполнений:

соединители с неподвижно приваренной арматурой с внутренней (М) или наружной (П) резьбой, при этом монтаж соединителя ведется аналогично монтажу труб;
соединители с муфтами соединительными МС, имеющими вращающуюся накидную гайку с внутренней (М) или наружной(П) резьбой, при этом монтаж соединителя ведется с помощью накидных гаек;
соединители могут изготавливаться как с одинаковыми присоединительными резьбовыми размерами, так и различными, при этом размеры могут отличаться на шаг больше или меньше в соответствии с рядом размеров, приведенным в структуре условного обозначения соединителей, а диаметр условного прохода рукава соответствует меньшему размеру;
по требованию потребителя соединители могут изготавливаться с оконцеванием с одной стороны неподвижной арматурой с внутренней (М) или наружной (П) резьбой, а с другой стороны иметь арматуру с накидной гайкой с внутренней (М) или наружной (П) резьбой.

Конструкция

К гофрированной трубке, вставленной внутрь оплётки из нержавеющей стали, приварены с двух сторон штуцеры с накидными гайками. Накидные гайки накручены на муфты с резьбой.

Степень взрывозащиты:

Ех d IIC Gb U, Ех tb IIIC Db U

Тип оборудования:

Соединитель гибкий

Степень защиты, IP:

65/66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.687153.002ТУ

Структура условного обозначения

ВСГХ1 — МС Х2 (ХЗ)/МС Х4 (X5) — Х6 — В1,5

ВСГ — взрывозащищенный соединитель гибкий.

Х1 — материал рукава: Н — нержавеющая сталь, Р — резина.

МС — муфта соединительная (при заказе с одной муфтой указывается один раз. Если с двух сторон нужна неподвижная резьбовая арматура, муфта не указывается).

Х2 и Х4 — обозначение типа резьбы:

— метрическая резьба с шагом 1,5мм: М20, М25, МЗ2, М40, M50, М6З;

— трубная цилиндрическая резьба: G1/2;GЗ/4; G1; G11/4;G11/2; G2;

— трубная коническая резьба: R1/2;R 3/4; R1; R11/4; R11/2; R2;

— коническая дюймовая резьба: К1/2; КЗ/4; К1; К11/4; К11/2; К2.

ХЗ и X5 — тип присоединения: П — папа, М — мама.

Х6 — длина в миллиметрах.

В1,5 — климатическое исполнение и категория размещения.

Примечание: Соединители гибкие типа ВСГР изготавливаются только с подвижной арматурой, поэтому при указании резьб обязательно указывается надпись «МС».

Пример формулировки заказа

Взрывозащищенный соединитель гибкий из нержавеющей стали, с цилиндрической трубной резьбой G1 папа и G1 мама, длиной 1000 мм, климатического исполнения В, категории размещения 1,5:

ВСГН-G1(П)/G1(М)-1000-В1,5

Габаритные и присоединительные размеры ВСГН

                                                              ВСГН-D1(П)/D1(П)-L-В1,5



                                                             ВСГН-D1(М)/D1(М)-L-В1,5



                                                            ВСГН-D1(П)/D1(М)-L-В1,5



                                                             ВСГН-D1(П)/D2(П)-L-В1,5



                                                            ВСГН-D1(М)/D2(М)-L-В1,5



                                                          ВСГН-D2(П)/D1(М)-L-В1,5



                                                             ВСГН-D2(М)/D1(П)-L-В1,5



                                                         ВСГН-МСD1(П)/МСD1(П)-L-В1,5



                                                          ВСГН-МСD1(М)/МСD1(М)-L-В1,5



                                                          ВСГН-МСD1(П)/МСD1(М)-L-В1,5



                                                 ВСГН-МСD1(П)/МСD2(П)-L-В1,5 (D1П<D2П)



                                               ВСГН-МСD1(М)/МСD2(М)-L-В1,5 (D1М<D2М)



                                                 ВСГН-МСD1(П)/МСD2(М)-L-В1,5 (D1П<D2М)



                                               ВСГН-МСD2(М)/МСD1(П)-L-В1,5 (D1П<D2М)



Габаритные и присоединительные размеры ВСГР

                                                              ВСГР-МСD(П)/МСD(П)-L-В1,5



                                                           ВСГР-МСD(М)/МСD(М)-L-В1,5



                                                            ВСГР-МСD(П)/МСD(М)-L-В1,5
