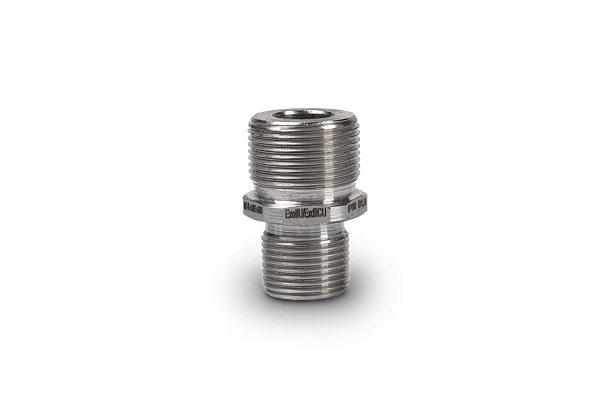

Муфты соединительные МС

Назначение

Муфты соединительные используются в трубных системах электропроводки в местах, где существует опасность взрыва. Они позволяют состыковывать, не вращая трубы, коробки и другие элементы трубных систем электропроводки.

Особенности

Позволяют состыковывать трубы без их вращения.
Позволяют состыковывать трубы с различными вариациями присоединительной резьбы.
Широкий выбор материала изготовления соединительных муфт.

Конструкция

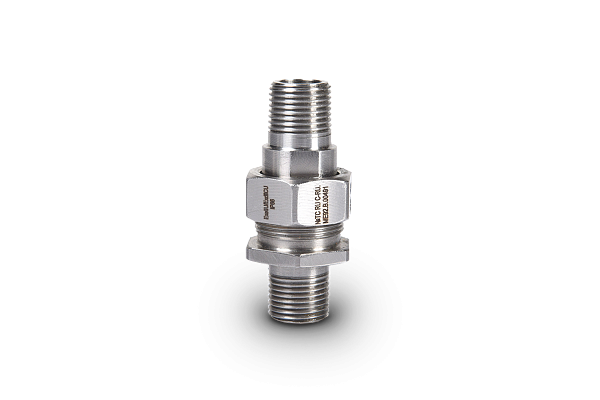

Муфты соединительные состоят из двух втулок, соединенных между собой гайкой, что и позволяет им вращаться независимо друг от друга.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 МС

СПБ МС

СТО МР МС

Назначение

Муфты соединительные используются в трубных системах электропроводки в местах, где существует опасность взрыва. Они позволяют состыковывать, не вращая трубы, коробки и другие элементы трубных систем электропроводки.

Особенности

Позволяют состыковывать трубы без их вращения.
Позволяют состыковывать трубы с различными вариациями присоединительной резьбы.
Широкий выбор материала изготовления соединительных муфт.

Конструкция

Муфты соединительные состоят из двух втулок, соединенных между собой гайкой, что и позволяет им вращаться независимо друг от друга.

Степень взрывозащиты:

Ex e llC Gb U,Ex d I Мb U/Ex d IIC Gb U, Ех е IIC Gb U/Ex d IIC Gb U,Ех d IIC Gb U, Ех tb IIIC Db U

Тип оборудования:

Муфта соединительная

Степень защиты, IP:

66/67/68

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.687153.002ТУ

Дополнительные параметры:

Контргайка

Структура условного обозначения

МС-Х1-Х2ХЗ/Х4Х5-Х6

МС — муфта соединительная.

Х1 — материал муфты: Л — латунь никелированная, Н — нержавеющая сталь, С- сталь с антикоррозийным покрытием.

Х2 и Х4 — обозначение типа резьбы: в — внутренняя, н — наружная.

ХЗ и Х5 — обозначение типа резьбы:

— метрическая резьба с шагом 1,5мм: М20,М25,М32,М40,М50,М63;

— трубная цилиндрическая резьба: G1/2; GЗ/4; G1; G11/4; G11/2; G2;

— трубная коническая резьба: R1/2;R 3/4; R1; R11/4; R11/2; R 2;

— коническая дюймовая резьба: К1/2; КЗ/4; К1; К11/4; К11/2; К2.

Х6 — маркировка взрывозащиты: е — Ех е IIC Gb U; e/d- Ехе IIC Gb U/Exd IIC Gb U; d/d- Exd I Мb U/Exd IICGb U; d-Exd IICGb U.

Пример формулировки заказа:

Муфта соединительная взрывозащищенная, с маркировкой взрывозащиты Ех е IIC Gb U/Ex d IIC Gb U,изготовленная из латунис внутренней резьбой МЗ2х1,5 и наружной резьбой МЗ2х1,5.

МС-Л-вМЗ2/нМЗ2-е/d

Габаритные и присоединительные размеры

                        Муфты соединительные с резьбами наружная-наружная



                       Муфты соединительные с резьбами внутренняя-наружная



                         Муфты соединительные с резьбами внутренняя-внутренняя
