Муфты переходные предназначены для состыковки между собой трубной проводки и для изменения диаметра вводных отверстий с внутренней или внешней резьбой.
Муфта имеет цилиндрический корпус с двумя резьбами. Для фиксации муфты предназначен шестигранный участок муфты под ключ.
Структура условного обозначения
МП-Х1-Х2 ХЗ/Х4 Х5-Х6
МП — муфта переходная.
Х1 — материал муфты: Л — латунь, Н — нержавеющая сталь, С -сталь с антикоррозийным покрытием.
Х2 и Х4 — обозначение типа резьбы: в — внутренняя, н — наружная.
ХЗ и X5 — обозначение типа резьбы:
— метрическая резьба с шагом 1,5мм: M20,M25,M32,M40,M50,M63;
— трубная цилиндрическая резьба: G1/2;G3/4; G1; G11/4; G11/2; G2;
— трубная коническая резьба: R1/2;R3/4; R1; R11/4; R11/2; R2;
— коническая дюймовая резьба: К1/2; К3/4; К1;К11/4; К11/2; К2.
Х6 — маркировка взрывозащиты:
е — Ехе IIC Gb U;
e/d — Exe IIC Gb U/Exd IIC Gb U;
d/d — Exd I MbU/Exd IIC Gb U;
d — Exd IIC Gb U.
Пример формулировки заказа:
Муфта переходная взрывозащищенная, с маркировкой взрывозащиты Ех еIIC Gb U/Ex d IIC Gb U, изготовленная из латуни с внутренней резьбой М32х1,5 и наружной цилиндрической трубной резьбой G1.
МП-Л-вМЗ2/нG1-е/d

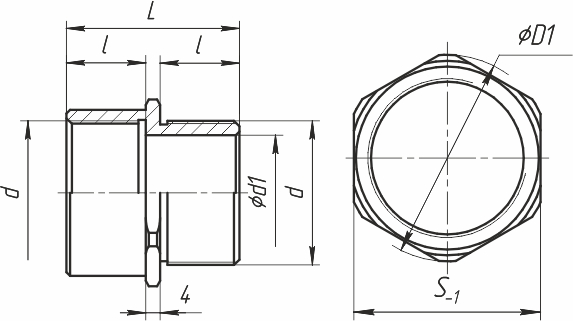

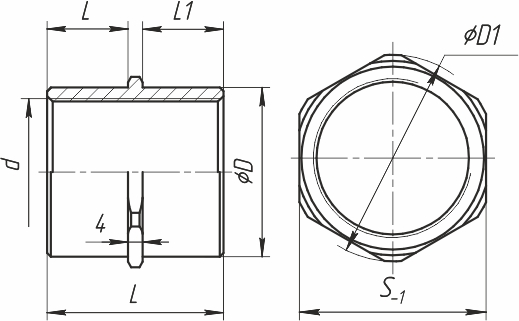

Габаритные и присоединительные размеры
