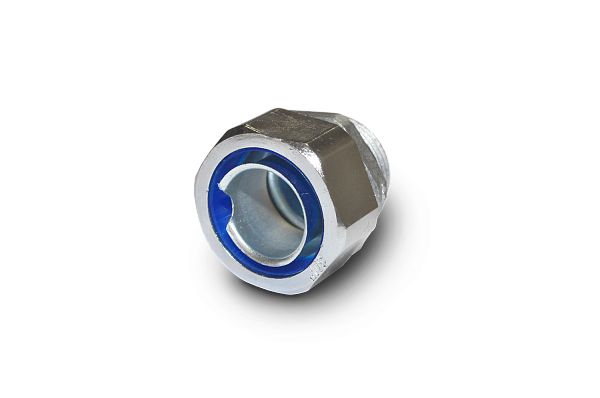

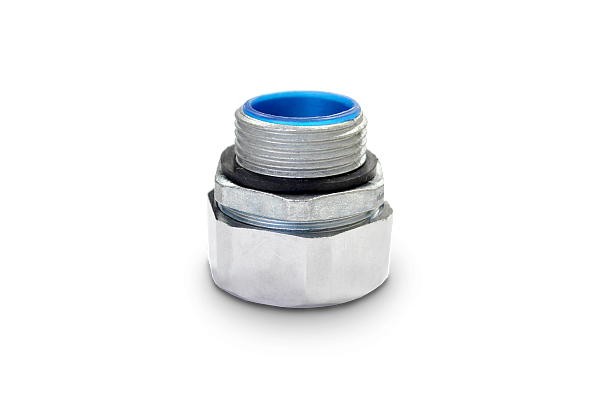

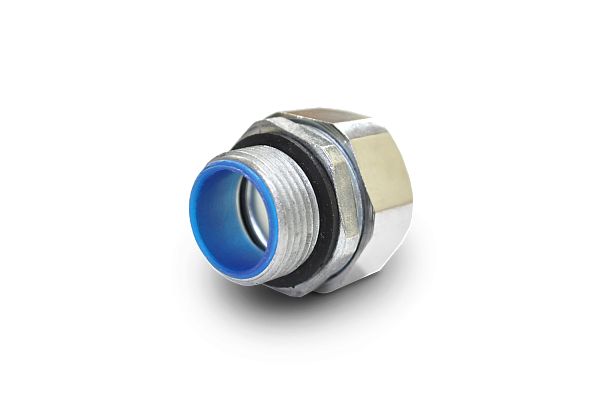

Муфта для металлорукава ММРн

Назначение

Муфта предназначена для присоединения металлорукавов.

Особенности

Для закрепления металлорукав накручивается на стакан с выступом.
Высота и винтовой подъём выступа соответствует шагу и внутреннему диаметру металлической ленты, из которой сделан металлорукав.
Стакан муфты обеспечивает электрический контакт с металлорукавом.
Уплотнение металлорукава выполняется с помощью уплотнительного кольца, прижимаемого накидной гайкой.

Конструкция

Наличие силиконовых уплотнений обеспечивает водонепроницаемость соединения. Все резьбовые части оцинкованы. Имеется возможность никелирования или хромирования поверхности. Большой диапазон размеров:1/ 4″ -6″.

Возможность изготовления как с наружной (стандартное исполнение), так и с внутренней (спецзаказ) присоединительной резьбой (внутренняя резьба указывается буквой «B»).

Муфта вкручивается в трубный кабельный ввод. Резьба муфты должна соответствовать резьбе трубного кабельного ввода.

Связаться с нами

СЕРТИФИКАТЫ

Отказное письмо ММРн

Назначение

Муфта предназначена для присоединения металлорукавов.

Особенности

Для закрепления металлорукав накручивается на стакан с выступом.
Высота и винтовой подъём выступа соответствует шагу и внутреннему диаметру металлической ленты, из которой сделан металлорукав.
Стакан муфты обеспечивает электрический контакт с металлорукавом.
Уплотнение металлорукава выполняется с помощью уплотнительного кольца, прижимаемого накидной гайкой.

Конструкция

Наличие силиконовых уплотнений обеспечивает водонепроницаемость соединения. Все резьбовые части оцинкованы. Имеется возможность никелирования или хромирования поверхности. Большой диапазон размеров:1/ 4″ -6″.

Возможность изготовления как с наружной (стандартное исполнение), так и с внутренней (спецзаказ) присоединительной резьбой (внутренняя резьба указывается буквой «B»).

Муфта вкручивается в трубный кабельный ввод. Резьба муфты должна соответствовать резьбе трубного кабельного ввода.

Тип оборудования:

Муфта соединительная

Номер технических условий:

ПИНЮ.687153.002ТУ

Комплектность поставки

ММРх-Х1-Х2

ММР — муфта для металлорукава.

х — «н» или «в» — индекс, указывающий на наружную «н» или внутреннюю «в» резьбу.

Х1 — обозначение условного прохода присоединяемого металлорукава.

Х2 — обозначение резьбы муфты.

Пример формулировки заказа:

Муфта для присоединения металлорукава с условным проходом 20,с наружной резьбой G3/4.
