Фитинги разделительные ВРФ

Назначение

Фитинги взрывозащищенные предназначены для состыковки оборудования и элементов трубной проводки одинакового диаметра с разделением двух участков трубы с кабелем, путем заливки компаундом с целью препятствия распространению газа, пара и огня в трубных системах.

Особенности

Наличие боковых отводов обеспечивает лёгкую заливку ВРФ компаундом.
Дренажные отводы малого диаметра позволяют удалять накопившуюся влагу.

Конструкция

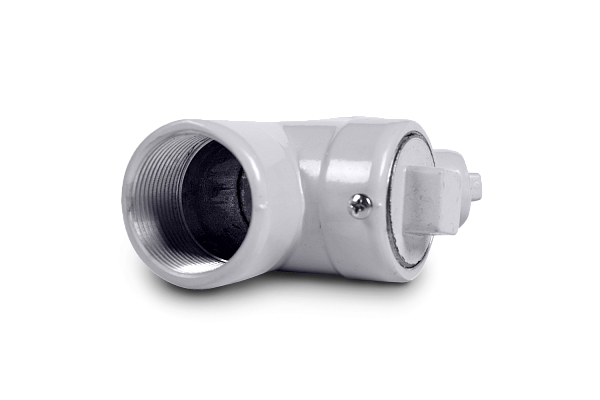

ВРФ представляет из себя муфту с резьбой, с боковым отводами дренажным клапаном. В боковые отводы, предназначенные для заливки компаунда, ввинчены пробки. Наличие дренажного клапана позволяет удалять накопившуюся в трубах жидкость.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 ВРФ

СТО МР ВРФ

Назначение

Фитинги взрывозащищенные предназначены для состыковки оборудования и элементов трубной проводки одинакового диаметра с разделением двух участков трубы с кабелем, путем заливки компаундом с целью препятствия распространению газа, пара и огня в трубных системах.

Особенности

Наличие боковых отводов обеспечивает лёгкую заливку ВРФ компаундом.
Дренажные отводы малого диаметра позволяют удалять накопившуюся влагу.

Конструкция

ВРФ представляет из себя муфту с резьбой, с боковым отводами дренажным клапаном. В боковые отводы, предназначенные для заливки компаунда, ввинчены пробки. Наличие дренажного клапана позволяет удалять накопившуюся в трубах жидкость.

Степень взрывозащиты:

Ех d IIC Gb U, Ех tb IIIC Db U

Тип оборудования:

Фитинг разделительный

Степень защиты, IP:

65/66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 80⁰С

Номер технических условий:

ПИНЮ.687153.002ТУ

Структура условного обозначения

ВРФ-Х1-Х2-В1,5

ВРФ — взрывозащищенный разделительный фитинг.

Х1 — тип исполнения.

Х2 — тип резьбы.

В1,5 — климатическое исполнение и категория размещения по ГОСТ15150.

Пример формулировки заказа

Разделительный фитинг взрывозащищенный, исполнения «А», с резьбой G3/4, климатического исполнения и категории размещения В1,5.

ВРФ-А-GЗ/4-В1,5

Габаритные и присоединительные размеры

                                                             Фитинги из алюминия

                             ВРФ-А                                        ВРФ-В                                   ВРФ-С



                                              ВРФ-D                                             ВРФ-Е
