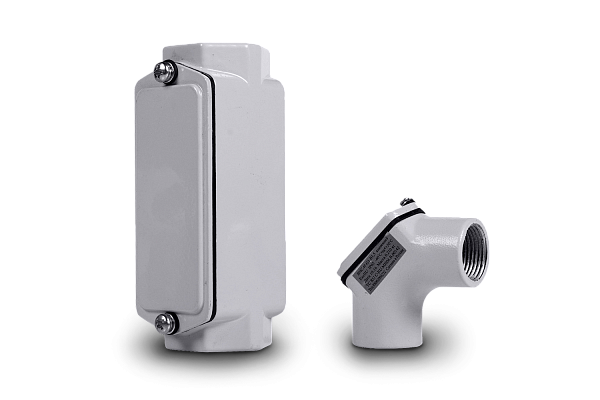

Фитинги протяжные ВНС

Назначение

Фитинги взрывозащищенные предназначены для состыковки оборудования и элементов трубной проводки одинакового диаметра.

Особенности

ВНС выполнен в восьми типах корпуса.
Каждый тип корпуса имеет по шесть типоразмеров, выполненные под разные диаметры подсоединяемых труб.

Конструкция

ВНС состоит из корпуса с несколькими резьбовыми отверстиями, направленными в разные стороны, и крышки. Наличие съемной крышки значительно упрощает процесс прокладки кабеля и его последующего обслуживания. Крышка имеет уплотнитель.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 ВНС

СТО МР ВНС

Назначение

Фитинги взрывозащищенные предназначены для состыковки оборудования и элементов трубной проводки одинакового диаметра.

Особенности

ВНС выполнен в восьми типах корпуса.
Каждый тип корпуса имеет по шесть типоразмеров, выполненные под разные диаметры подсоединяемых труб.

Конструкция

ВНС состоит из корпуса с несколькими резьбовыми отверстиями, направленными в разные стороны, и крышки. Наличие съемной крышки значительно упрощает процесс прокладки кабеля и его последующего обслуживания. Крышка имеет уплотнитель.

Степень взрывозащиты:

Ex e llC Gb U, Ех tb IIIC Db U

Тип оборудования:

Фитинг протяжной

Степень защиты, IP:

65/66

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 80⁰С

Номер технических условий:

ПИНЮ.687153.002ТУ

Структура условного обозначения

ВНС-Х1-Х2-В1,5ХЗ

ВНС — протяжной фитинг взрывозащищенный.

Х1 — тип исполнения: А, В, С, D, Е, F, G, Н.

Х2 — тип резьбы.

В1,5 — климатическое исполнение и категория размещения по ГОСТ15150.

ХЗ — материал исполнения: алюминий, чугун.

Пример формулировки заказа

Протяжный фитинг взрывозащищенный алюминиевый, исполнения «А», с резьбой G 3/4, климатического исполнения и категории размещения В1,5.

ВНС-А-GЗ/4-В1,5 алюминий

Габаритные и присоединительные размеры

                                                         Фитинги из алюминия

                  ВНС-А                                              ВНС-В                                            ВНС-С



                  ВНС-F                                                ВНС-D                                            ВНС-G



                                             ВНС-Е                                                 ВНС-Н



                                                            Фитинги из чугуна

                    ВНС-А                                ВНС-D                                        ВНС-В



                       ВНС-Е                                           ВНС-С                ВНС-F



                                              ВНС-G                                         ВНС-Н
