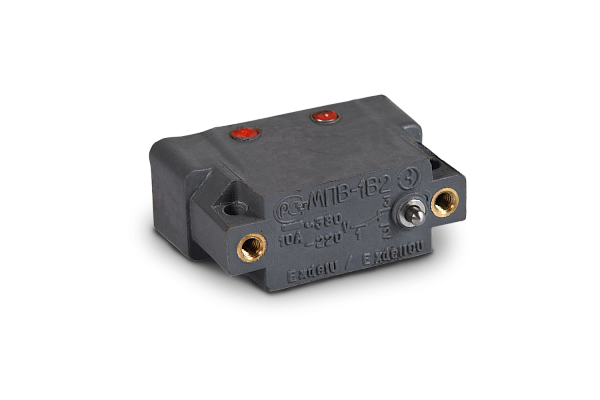

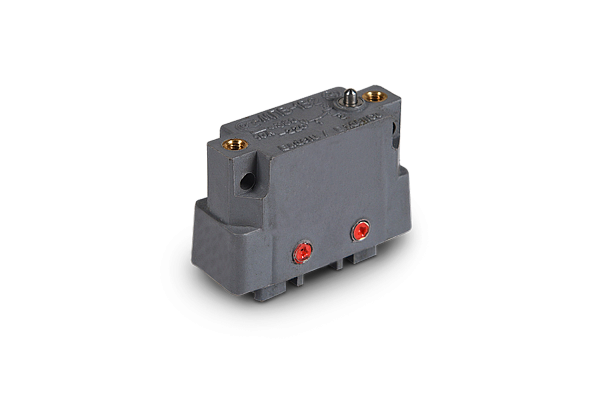

Микропереключатель МПВ-1

Назначение

Микропереключатель мгновенного действия взрывозащищенный типа МПВ-1 предназначен для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Особенности

Микропереключатель может применяться для управления электромагнитными аппаратами (реле, электромагнитами и т. п.) без потери контакта в цепях малой мощности переменно го тока частоты 50, 60 Гц и постоянного тока номинальным напряжением не менее 12 В и номинальным током не менее 0,05А.

Конструкция

Микропереключатель МПВ-1 В2 состоит из изоляционного основания и крышки, соединенных штифтами и залитых эпоксидным компаундом, не подлежит разборке в эксплуатации. Микропереключатели имеют один замыкающий и один размыкающий контакты с одинарным разрывом цепи.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 МПВ-1

Назначение

Микропереключатель мгновенного действия взрывозащищенный типа МПВ-1 предназначен для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного и морского транспорта, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Особенности

Микропереключатель может применяться для управления электромагнитными аппаратами (реле, электромагнитами и т. п.) без потери контакта в цепях малой мощности переменно го тока частоты 50, 60 Гц и постоянного тока номинальным напряжением не менее 12 В и номинальным током не менее 0,05А.

Конструкция

Микропереключатель МПВ-1 В2 состоит из изоляционного основания и крышки, соединенных штифтами и залитых эпоксидным компаундом, не подлежит разборке в эксплуатации. Микропереключатели имеют один замыкающий и один размыкающий контакты с одинарным разрывом цепи.

Степень взрывозащиты:

Ex d e l Mc U, Ех d е IIC Gb U

Тип оборудования:

Универсальные взрывозащищенные кнопки

Степень защиты, IP:

00

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 45⁰С

Номер технических условий:

ПИНЮ.642343.001ТУ

Напряжение питания, В:

230

Номинальное напряжение, В:

400

Частота переменного тока, Гц:

50

Номинальный ток модуля, А:

10

Структура условного обозначения

МПВ-Х1B2

МПВ — микропереключатель взрывозащищенный.

Х1 — исполнение по взрывозащите: 1 — Ех dе I Мс U,Exd е IIC Gb U (для Ех-компонента).

B2 — климатическое исполнение и категория размещения по ГОСТ15150.

Пример формулировки заказа:

Микропереключатель взрывозащищенный (Ех-компонент) с взрывозащитой Ех dе I Мс U, Ex dе IIC Gb U, вид привода -толкатель.

МПВ-1 В2
