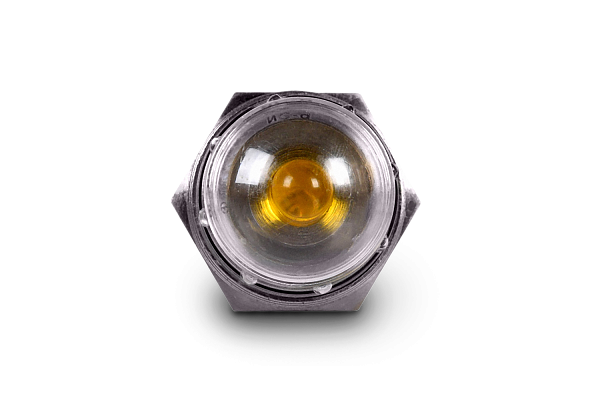

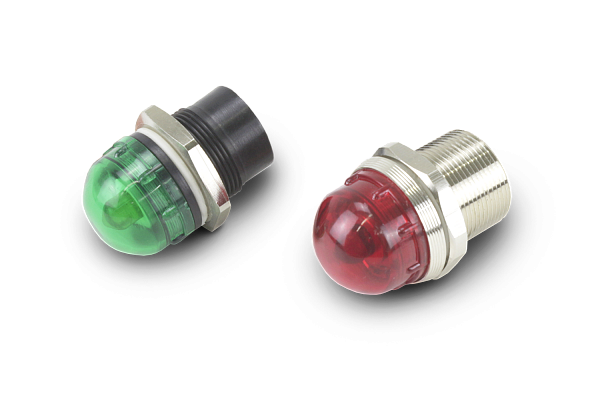

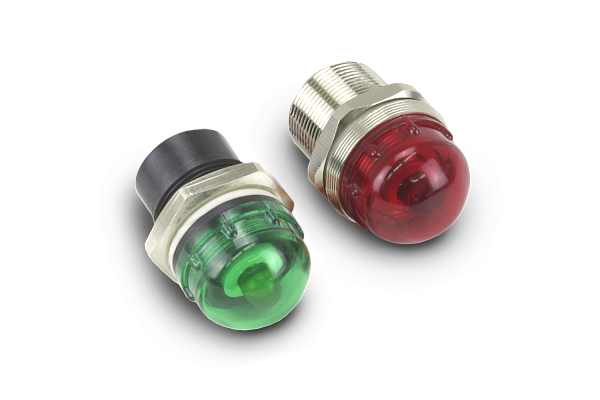

Индикатор светодиодный взрывозащищенный ИС

Назначение

Индикаторы световые ИС предназначены для встраивания во взрывозащищенное оборудование, например посты ПВК, шкафы типа ШУС и др. Изделия разработаны на основе светодиодных коммутаторных ламп СКЛ18 и выполнены в двух основных исполнениях:

— ИС-d — предназначены для встраивания во взрывонепроницаемые оболочки взрывозащищенного оборудования I и II групп (РВ, IIA, IIB, IIC);

— ИС-е — предназначены для встраивания в оболочки взрывобезопасного оборудования (кроме имеющих защиту вида «d») и оборудования повышенной надежности против взрыва I и II групп (РП, IIA, IIВ, IIC).

Особенности

Большое количество возможных цветов свечения и номинального напряжения даёт световым индикаторам универсальность в применении.
Простота конструкции делает индикаторы крайне надёжным оборудованием.

Конструкция

Корпус индикатора представляет собой не разборную конструкцию из штуцера, светодиодной лампы СКЛ18 и двух Ех зажимов WAGO.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 ИС

СС 012 ИС

ДС 020 ИС

Назначение

Индикаторы световые ИС предназначены для встраивания во взрывозащищенное оборудование, например посты ПВК, шкафы типа ШУС и др. Изделия разработаны на основе светодиодных коммутаторных ламп СКЛ18 и выполнены в двух основных исполнениях:

— ИС-d — предназначены для встраивания во взрывонепроницаемые оболочки взрывозащищенного оборудования I и II групп (РВ, IIA, IIB, IIC);

— ИС-е — предназначены для встраивания в оболочки взрывобезопасного оборудования (кроме имеющих защиту вида «d») и оборудования повышенной надежности против взрыва I и II групп (РП, IIA, IIВ, IIC).

Особенности

Большое количество возможных цветов свечения и номинального напряжения даёт световым индикаторам универсальность в применении.
Простота конструкции делает индикаторы крайне надёжным оборудованием.

Конструкция

Корпус индикатора представляет собой не разборную конструкцию из штуцера, светодиодной лампы СКЛ18 и двух Ех зажимов WAGO.

Степень взрывозащиты:

Ех е I Мс U/Ex е II Gb U, Ex d I Мb U/Exd IIC Gb U

Тип оборудования:

Индикатор световой

Степень защиты, IP:

66

Исполнение:

Зона 0

Тип питания:

АС/DC

Номер технических условий:

ПИНЮ.642343.001ТУ

Номинальное напряжение, В:

6

Потребляемая мощность, Вт:

2

Температура окружающей среды:

от -60⁰С до + 50⁰С

Цвет свечения:

Красный

Структура условного обозначения

ИС-Х1-Х2-ХЗ-Х4В1,5

ИС — индикатор световой

Х1 — индекс, указывающий на маркировку взрывозащиты:

е — с маркировкой взрывозащиты Ех е Мс U/Exe II Gb U,

d — с маркировкой взрывозащиты Ех d I Мb U/Exd IIC Gb U.

Х2 — цвет свечения: Л – зелёный, К – красный, Ж – жёлтый, С – синий.

По специальному заказу могут изготавливаться: Б – белый, Р – оранжевый, КЛ – двухцветный (красный/зелёный).

Х3 – вариант цветового исполнения:

1 – с неокрашенным светофильтром и окрашенной колбой светодиодной лампы;

2 – с окрашенным светофильтром и неокрашенной колбой светодиодной лампы;

3 – с окрашенными в необходимый цвет и светофильтр и колба светодиодной лампы;

4 – с неокрашенным светофильтром и двухцветной светодиодной лампой (красный/зеленый).

Х4 — напряжение питания (вольт): 6, 12, 24, 36, 60, 110,127,230,400; для исполнения с двухцветной светодиодной лампой (красный/зеленый) только 12,24,60,110,127,230DC.

В1,5 — климатическое исполнение и категория размещения по ГОСТ15150.

Пример формулировки заказа:

Индикатор световой с маркировкой взрывозащиты Ех е I Мс U/Ex е II Gb U с красным цветом свечения, напряжение питания 24B с окрашенным светофильтром и колбой светодиодной лампы.

ИС-е-КЗ-24 В1,5

Индикатор двухцветный с маркировкой взрывозащиты Ех d I Мb U/Ex d IIC Gb U и номинальным напряжением 24B DC.

ИС-d-КЛ4-24DС В1,5

Габаритные и присоединительные размеры

                                                    Индикатор световой ИС-е



                                                             Масса — 0,06 кг

                                    Индикатор световой ИС-е-КЛ (двухцветный)



                               Индикатор световой ИС-d



                                                               Масса — 0,18 кг

                                        Индикатор световой ИС-d-КЛ (двухцветный)
