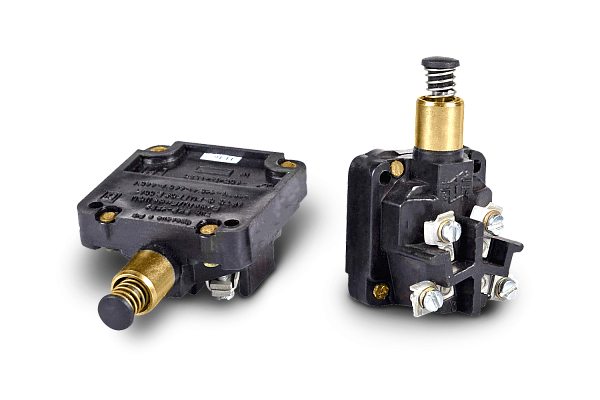

Блоки контактные БКВ-1, БКВ-2

Назначение

Блок предназначен для дистанционного управления электроприводами машин и механизмов в передвижных и стационарных установках, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами, для внутреннего рынка и для поставки на экспорт.

Особенности

Возможность использования в качестве концевого выключателя открытия, например в оболочках.
Возможность изготовления с различными группами контактов: 1НР+1НЗ или 2НР или 2НЗ.

Конструкция

Блоки контактные взрывозащищённые типа БКВ состоят из корпуса, в котором собрано коммутационное устройство. Коммутационное устройство состоит из неподвижных контактов и подвижной траверсы с установленными на ней контактными мостиками. Блоки БКВ-1 имеют два контактных мостика с одним нормально разомкнутым и одним нормально замкнутым контактами (1Н Р+1НЗ) или двумя нормально замкнутыми контактами (2НЗ) или двумя нормально разомкнутыми контактами (2НР),а блоки БКВ-2 один мостик с одним нормально разомкнутым и одним нормально замкнутым контактами (1Н Р+1НЗ). При внешнем воздействии на толкатель последний посредством подвижных скоб и плоских пружин производит переброс траверсы и переключает контакты. При прекращении воздействия на толкатель последний возвращается в исходное состояние. Блоки типа БКВ-12 и БКВ-22 отличаются от блоков БКВ-11 и БКВ-21 тем, что корпуса блоков имеют переходную втулку, которая обеспечивает взрывозащиту при размещении в стенке (крышке) оболочки изделия, в которой эксплуатируется блок. Корпус блока соединен заклёпками и разборке не подлежит.

Блок выполнен с видом взрывозащиты «взрывонепроницаемая оболочка» и защита вида «е», и имеет единую маркировку по взрывозащите Ех d е I Мс U, Ех d е IIC Gb U. Блоки предназначены для встройки во взрывозащищенное электрооборудование I (например, со взрывозащитой РВ Ех d I Мb) и II (например, со взрывозащитой 1Ех d IIC Т6 Gb или 2Ех d е IIC Т6 Gc) групп.

Блоки, используемые в электрооборудовании I группы, применяются в электрических цепях переменного тока с номинальным током до 16 А, частоты 50 Гц, напряжением до 127 В и в цепях постоянного тока напряжением до 110 В. Блоки используемые в электрооборудовании II группы, применяются в электрических цепях переменного тока с частотой 50-60Гц с напряжением 690В и постоянного тока напряжением 400В для 1-й и 2-й зоны, с номинальным током 16А.

Связаться с нами

СЕРТИФИКАТЫ

СС 012 БКВ-1, БКВ-2

Назначение

Блок предназначен для дистанционного управления электроприводами машин и механизмов в передвижных и стационарных установках, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами, для внутреннего рынка и для поставки на экспорт.

Особенности

Возможность использования в качестве концевого выключателя открытия, например в оболочках.
Возможность изготовления с различными группами контактов: 1НР+1НЗ или 2НР или 2НЗ.

Конструкция

Блоки контактные взрывозащищённые типа БКВ состоят из корпуса, в котором собрано коммутационное устройство. Коммутационное устройство состоит из неподвижных контактов и подвижной траверсы с установленными на ней контактными мостиками. Блоки БКВ-1 имеют два контактных мостика с одним нормально разомкнутым и одним нормально замкнутым контактами (1Н Р+1НЗ) или двумя нормально замкнутыми контактами (2НЗ) или двумя нормально разомкнутыми контактами (2НР),а блоки БКВ-2 один мостик с одним нормально разомкнутым и одним нормально замкнутым контактами (1Н Р+1НЗ). При внешнем воздействии на толкатель последний посредством подвижных скоб и плоских пружин производит переброс траверсы и переключает контакты. При прекращении воздействия на толкатель последний возвращается в исходное состояние. Блоки типа БКВ-12 и БКВ-22 отличаются от блоков БКВ-11 и БКВ-21 тем, что корпуса блоков имеют переходную втулку, которая обеспечивает взрывозащиту при размещении в стенке (крышке) оболочки изделия, в которой эксплуатируется блок. Корпус блока соединен заклёпками и разборке не подлежит.

Блок выполнен с видом взрывозащиты «взрывонепроницаемая оболочка» и защита вида «е», и имеет единую маркировку по взрывозащите Ех d е I Мс U, Ех d е IIC Gb U. Блоки предназначены для встройки во взрывозащищенное электрооборудование I (например, со взрывозащитой РВ Ех d I Мb) и II (например, со взрывозащитой 1Ех d IIC Т6 Gb или 2Ех d е IIC Т6 Gc) групп.

Блоки, используемые в электрооборудовании I группы, применяются в электрических цепях переменного тока с номинальным током до 16 А, частоты 50 Гц, напряжением до 127 В и в цепях постоянного тока напряжением до 110 В. Блоки используемые в электрооборудовании II группы, применяются в электрических цепях переменного тока с частотой 50-60Гц с напряжением 690В и постоянного тока напряжением 400В для 1-й и 2-й зоны, с номинальным током 16А.

Степень взрывозащиты:

Ех d е I Мс U, Ех d е IIC Gb U

Тип оборудования:

Блоки контактные

Степень защиты, IP:

00

Исполнение:

Зона 1/Зона 2

Номер технических условий:

ПИНЮ.642343.001 ТУ

Климатическое исполнение:

В2

Номинальное напряжение, В:

690B (AC)/ 400B (DC)

Номинальный ток модуля, А:

16

Температура окружающей среды:

от -60⁰С до + 55⁰С

Структура условного обозначения

БКВ-Х1Х282ХЗ

БКВ — блок контактный взрывозащищенный.

Х1 — номер габарита:

1 — блок первого габарита (2 мостика): 1НЗ+1Н Р,2НЗ,2НР;

2 — блок второго габарита (1 мостик): 1НЗ+1НР.

Х2 — исполнение: 1 — без втулки; 2 — с втулкой, обеспечивающей взрывозащиту при размещении в стенке или крышке изделия.

B2 — климатическое исполнение и категория размещения по ГОСТ15150.

ХЗ — дополнительные условия* для БКВ-1 по способу действия контактов:

1 — для 2НР (два нормально разомкнутых контакта),

2 — для 2НЗ (два нормально замкнутых контакта).

*Примечание: для базовых исполнений блоков (1НЗ+1Н Р)- цифра не указывается.

Пример формулировки заказа:

Блок второго габарита с втулкой, обеспечивающей взрывозащиту при размещении в стенке (крышке) оболочки изделия, с 1НЗ+1Н Р контактами.

БКВ-2282

Габаритные и присоединительные размеры

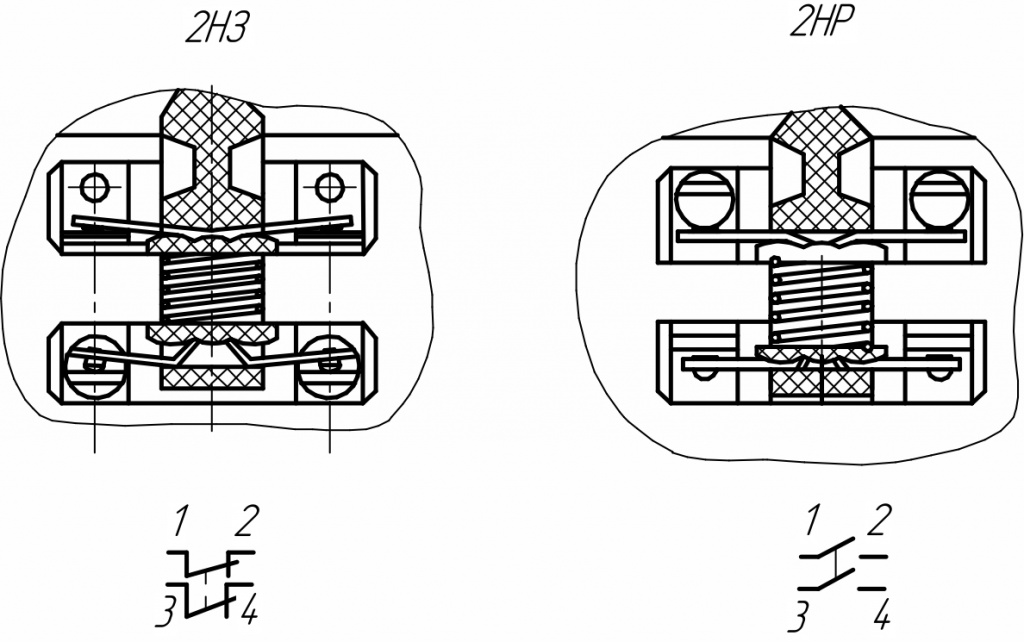

                                                          Блок контактный БКВ-1

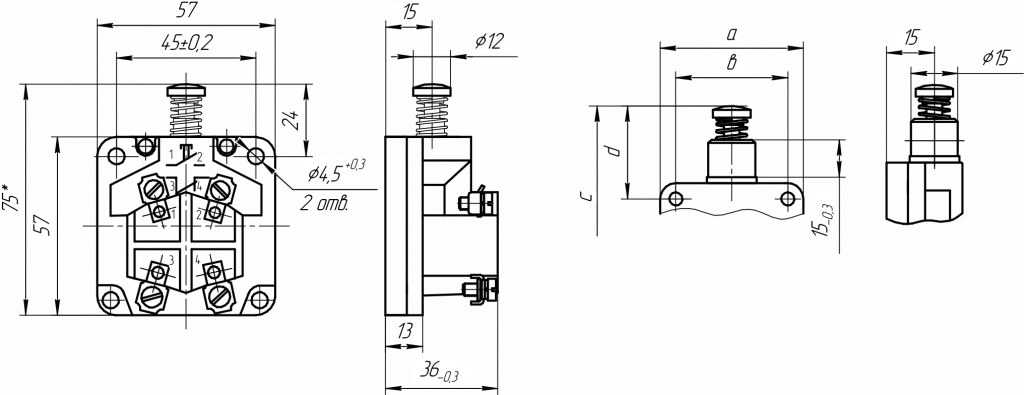

                                                        Блок контактный БКВ-1,2



                        Масса БКВ-1 — не более 0,096 кг                       Для БКВ-12 размеры:
                                                                                       а — 57 мм, в — 45 мм, с — 88 мм, d — 37 мм.
                                                                                                      Для БКВ-22 размеры:
                                                                                       а — 22 мм, в — 36 мм, с — 77 мм, d — 36 мм.

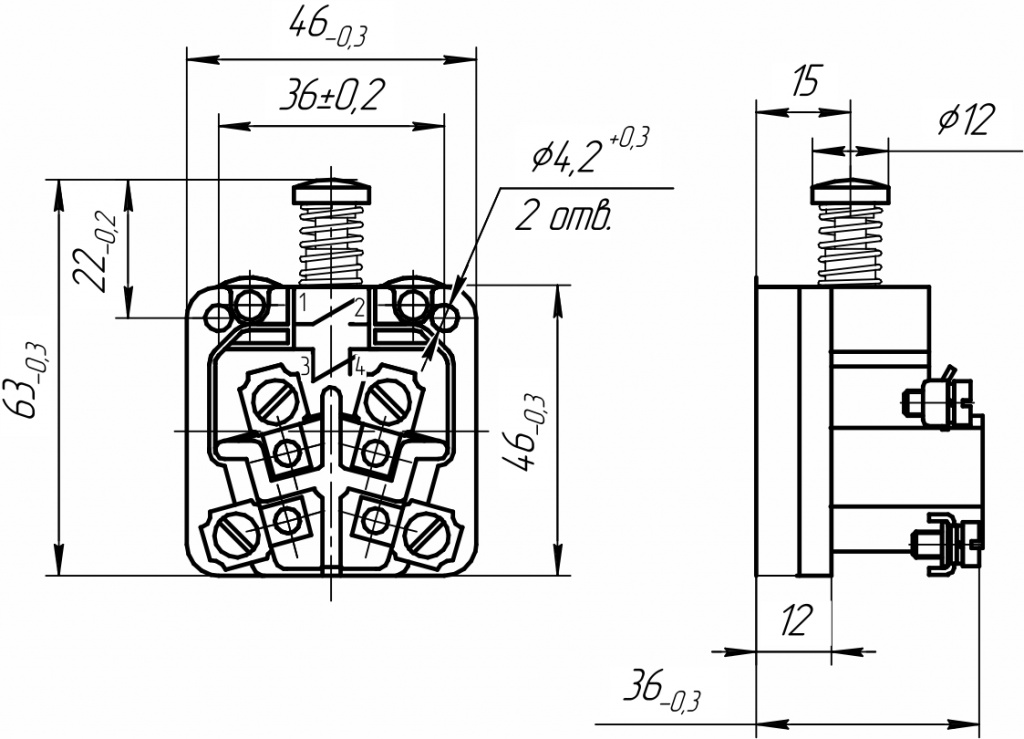

                                                               Блок контактный БКВ-2



                                                          Масса БКВ-2 — не более 0,08 кг
