Блок звуковой взрывозащищенный БЗВ

Назначение

Блок звуковой взрывозащищенный типа БЗВ применяется как Ех-компонент в системах аварийного оповещения и пожарной сигнализации. Блок БЗВ предназначен для использования в качестве звукового оповещения и обеспечивает подачу звукового сигнала во взрывоопасных зонах. Звуковые блоки могут встраиваться во взрывозащищенное оборудование, например посты ПВК, шкафы типа ШУС и др. Блоки звуковые типа БЗВ предназначены для встраивания во взрывонепроницаемые оболочки взрывозащищенного оборудования I и II групп (РВ, IIA, IIВ, IIC),a так же оболочки взрывобезопасного оборудования повышенной надежности против взрыва I и II групп (РП,IIA,IIB,IIC).

Особенности

Малогабаритный.
Блоки имеют несколько режимов работы (непрерывный; повторно-кратковременный).
Конструкция является неразборной, блоки залиты эпоксидным компаундом

Конструкция

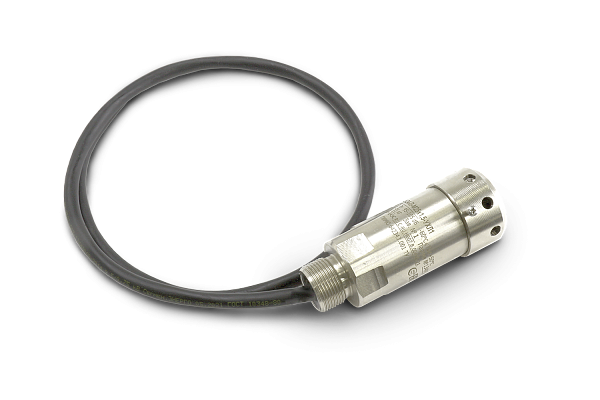

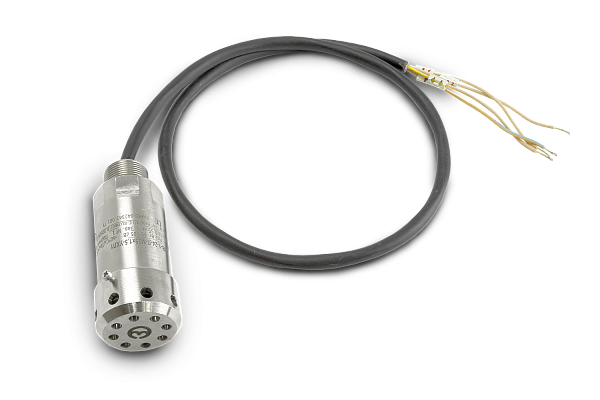

Блок БЗВ представляет собой металлический корпус цилиндрической формы. Корпус имеет резьбовую часть для крепления. С лицевой стороны блока БЗВ установлена крышка цилиндрической формы. В корпусе блока БЗВ расположена плата искробезопасного барьера и пьезокерамический излучатель, залитые эпоксидным компаундом. Подключение к сети питания осуществляется гибким монтажным проводом, который выведен из корпуса и имеет длину 1м.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 012 БЗВ

СС 012 БЗВ

Назначение

Блок звуковой взрывозащищенный типа БЗВ применяется как Ех-компонент в системах аварийного оповещения и пожарной сигнализации. Блок БЗВ предназначен для использования в качестве звукового оповещения и обеспечивает подачу звукового сигнала во взрывоопасных зонах. Звуковые блоки могут встраиваться во взрывозащищенное оборудование, например посты ПВК, шкафы типа ШУС и др. Блоки звуковые типа БЗВ предназначены для встраивания во взрывонепроницаемые оболочки взрывозащищенного оборудования I и II групп (РВ, IIA, IIВ, IIC),a так же оболочки взрывобезопасного оборудования повышенной надежности против взрыва I и II групп (РП,IIA,IIB,IIC).

Особенности

Малогабаритный.
Блоки имеют несколько режимов работы (непрерывный; повторно-кратковременный).
Конструкция является неразборной, блоки залиты эпоксидным компаундом

Конструкция

Блок БЗВ представляет собой металлический корпус цилиндрической формы. Корпус имеет резьбовую часть для крепления. С лицевой стороны блока БЗВ установлена крышка цилиндрической формы. В корпусе блока БЗВ расположена плата искробезопасного барьера и пьезокерамический излучатель, залитые эпоксидным компаундом. Подключение к сети питания осуществляется гибким монтажным проводом, который выведен из корпуса и имеет длину 1м.

Степень взрывозащиты:

Ех d mb [ib] IIC Gb U

Тип оборудования:

Блоки контактные

Степень защиты, IP:

65

Исполнение:

Зона 0

Тип питания:

АС/DC

Номер технических условий:

ПИНЮ.642343.001ТУ

Температура окружающей среды:

от -60⁰С до + 50⁰С

Структура условного обозначения

БЗВ — Х1-Х2-ХЗ-Х4-УХЛ1

БЗВ — блок звуковой взрывозащищенный.

Х1 — тип тока:1- постоянный; 2- переменный.

Х2 — номинальное напряжение питания, В:

— для БЗВ-1:12, 24, 110, 127, 220;

— для БЗВ-2: 24, 36, 110, 127, 230.

ХЗ— материал корпуса: Л -латунь, Н — нержавеющая сталь, С — сталь с антикоррозийным покрытием;

Х4 — тип и размер резьбы: М25х1,5; G3/4; К3/4,М36х1,5.

УХЛ1 — климатическое исполнение и категория размещения по ГОСТ15150.

Пример формулировки заказа:

Взрывозащищенный звуковой блок Ех-компонента, напряжением питания 230В переменного тока, частотой 50 или 60Гц, материал корпуса из нержавеющей стали, присоединительная резьба М25х1,5 и климатическое исполнение УХЛ1.

БЗВ-2-2ЗО-Н-М25х1,5-УХЛ1

Габаритные и присоединительные размеры

                            Блок звуковой взрывозащищенный с резьбой М25х1,5



                                                             Масса — не более 0,6 кг

                                Блок звуковой взрывозащищенный с резьбой М36х1,5



                                                               Масса — не более 0,6 кг

Схема электрического блока БЗВ
