ВЭЛАН-SENSOR-ВГ

Назначение

Взрывозащищённые магнитные выключатели типа ВЭЛАН-SENSOR-ВГ предназначены для применения на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях, где возможно появление взрывоопасных газов и горючей пыли. Предназначены для систем управления электроприводами машин и механизмов, а также систем сигнализации электрических цепей во взрывоопасных зонах на подвижных средствах наземного и морского транспорта в соответствии с маркировкой взрывозащиты.

Особенности

Размыкание/замыкание контактов происходит под действием магнитного поля.
Простота и надежность.
Безотказность работы в тяжелых условиях эксплуатации.
Применение в системе искробезопасных цепей.
Возможность работы в химически агрессивных средах.
Возможность встраивания во взрывозащищенные оболочки.

Конструкция

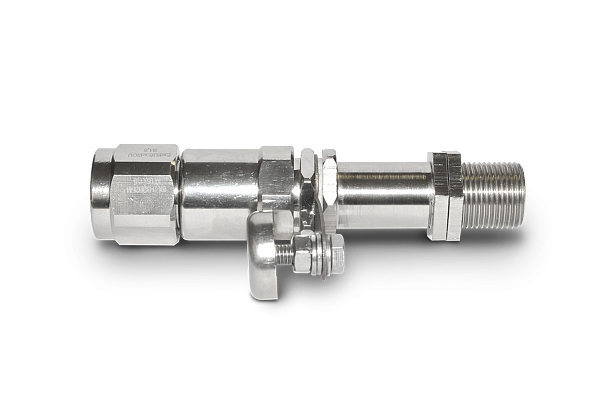

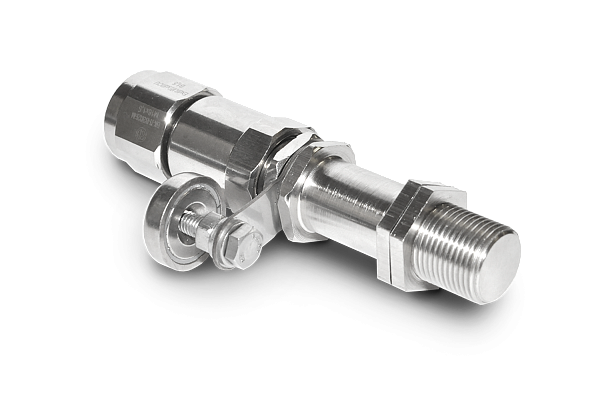

Выключатель имеет цилиндрическую форму и состоит из кабельного ввода и проставки с установленным магнитным датчиком (герконом). Изготавливается в двух исполнениях по материалу (латунь, нержавеющая сталь). Датчик может изготавливаться с различными типами кабельных вводов для не бронированного, бронированного кабеля, трубной проводки, с присоединением металлорукава.

Типы креплений:

со скобой (по умолчанию);
посредством резьбового соединения М20х1,5 или М25х1,5.

Комплектность поставки

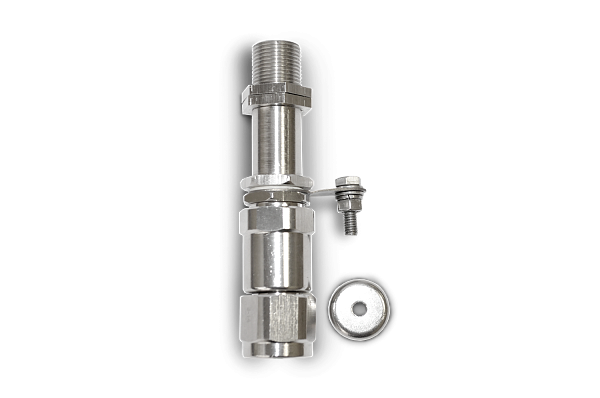

Магнитный выключатель поставляется в комплекте с магнитом и крепежным элементом. Дополнительно заказывается кабель.

Связаться с нами

СЕРТИФИКАТЫ

ДС 020 ВЭЛАН-SENSOR-ВГ

ТР ТС 012 ВЭЛАН-SENSOR-ВГ

Назначение

Взрывозащищённые магнитные выключатели типа ВЭЛАН-SENSOR-ВГ предназначены для применения на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях, где возможно появление взрывоопасных газов и горючей пыли. Предназначены для систем управления электроприводами машин и механизмов, а также систем сигнализации электрических цепей во взрывоопасных зонах на подвижных средствах наземного и морского транспорта в соответствии с маркировкой взрывозащиты.

Особенности

Размыкание/замыкание контактов происходит под действием магнитного поля.
Простота и надежность.
Безотказность работы в тяжелых условиях эксплуатации.
Применение в системе искробезопасных цепей.
Возможность работы в химически агрессивных средах.
Возможность встраивания во взрывозащищенные оболочки.

Конструкция

Выключатель имеет цилиндрическую форму и состоит из кабельного ввода и проставки с установленным магнитным датчиком (герконом). Изготавливается в двух исполнениях по материалу (латунь, нержавеющая сталь). Датчик может изготавливаться с различными типами кабельных вводов для не бронированного, бронированного кабеля, трубной проводки, с присоединением металлорукава.

Типы креплений:

со скобой (по умолчанию);
посредством резьбового соединения М20х1,5 или М25х1,5.

Комплектность поставки

Магнитный выключатель поставляется в комплекте с магнитом и крепежным элементом. Дополнительно заказывается кабель.

Степень взрывозащиты:

0Ex ia IIC T6 Ga,1Ex d IIC T6 Gb,Ex ia IIIC T80°C Da,Ex tb IIIC T80°C Db

Степень защиты, IP:

65/66/67

Исполнение:

Зона 0

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.423149.001 ТУ

Напряжение питания, В:

200

Температура окружающей среды:

от -60⁰С до + 55⁰С

Структура условного обозначения

ВЭЛАН-SENSOR-ВГ–Х1Х2Х3Х4-Х5-Х6-Х7(Х8)

ВЭЛАН-SENSOR-ВГ — взрывозащищенный магнитный выключатель (геркон).

Х1 – исполнение по взрывозащите:

0 — 0Ex ia IIC T6 Ga,Ex ia IIIC T80°C Da;

1 — 1Ex d IIC T6 Gb,Ex tb IIIC T80°C Db.

Х2 — присоединительная резьба: 1 -М20х1,5; 2 -М25х1,5.

Х3 — диаметр магнита: 1 -20 мм; 2 -25 мм.

Х4 — материал корпуса: Л -латунь; Н — нержавеющая сталь.

Х5 — тип кабельного ввода: 2, 2БМ, 2БТ, ММРн15.

Х6 — максимальное напряжение, В: 60,200.

Х7 — вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1,ОМ1.

Х8 — дополнительные опции (указывается тип и длина кабеля, металлорукав и др.)

Пример формулировки заказа:

Пример записи обозначения магнитного выключателя, рассчитанного на максимальное напряжение 200В, с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, с присоединительной резьбой М20х1,5 и кабельным вводом для трубной проводки типа 2БТ, диаметром магнита 20мм, корпусом из латуни, климатического исполнения и категории размещения УХЛ1.

ВЭЛАН-SENSOR-ВГ-111Л-2БТ-200-УХЛ1
