Датчик освещённости ВЭЛАН-SENSOR-SHINE

Назначение

Датчик освещённости предназначен для автоматического включения и отключения нагрузки в зависимости от уровня освещенности окружающего пространства. Датчик освещённости устанавливается стационарно во взрывоопасных зонах.

ВЭЛАН-SENSOR-SHINE сделан на базе оболочки ВАД-РСП-О с помещенным в неё датчиком освещённости.

Особенности

ВЭЛАН-SENSOR-SHINE имеет малые габариты и массу.
ВЭЛАН-SENSOR-SHINE комплектуется универсальным кронштейном, обеспечивающим крепление камеры датчика на стену и на потолок.

Конструкция

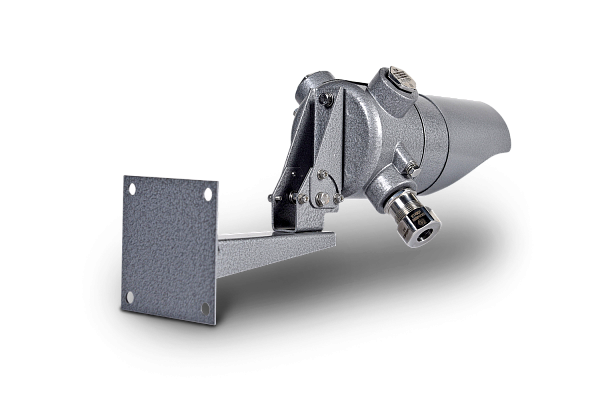

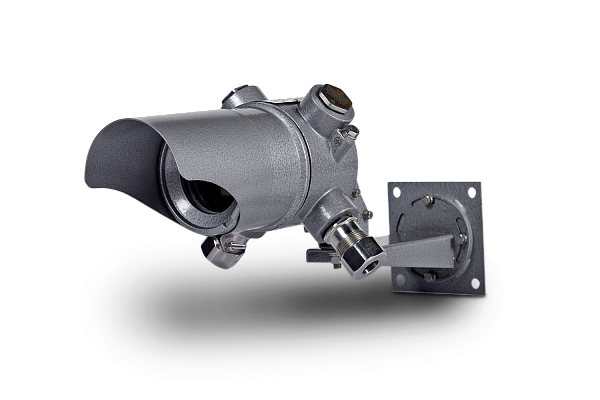

Датчик освещённости серии ВЭЛАНSENSOR-SHINE имеет цилиндрический корпус с крышкой из алюминиевого сплава. Корпус и крышка соединяются между собой за счет резьбового соединения. Корпус крепится болтами к универсальному кронштейну, который можно крепить как на стену, так и на потолок. В отверстия корпуса вкручены кабельные вводы и заглушки, рядом с которыми располагаются внешние болты заземления. Защита от попадания внутрь воды и пыли обеспечивается уплотнительными кольцами. Стекло установлено на герметик в крышке и прижимается к ней резьбовым кольцом через прокладочное кольцо.

Внутри корпуса установлен блок зажимов с восемью винтовыми зажимами для внутренней разводки и для подключения источника питания и подключаемого оборудования. Блок зажимов крепится к корпусу с помощью Т-образного кронштейна, на котором монтируется датчик света, плата подогрева и термореле на планке. Датчик освещённости крепится к кронштейну с помощью винтов.

Плата подогрева крепится к кронштейну через стойки с помощью винтов. Планка, с закреплённым на ней термореле, зажимается между кронштейном и стойками. При снижении температуры термореле замыкает цепь, тем самым включая плату подогрева. Регулировка направления датчика света выполняется с помощью болтов и винтов.

Комплектность поставки

В стандартный комплект поставки входит датчик освещенности, в комплектации по наличию подогрева и козырька, в соответствии с заказом.

Взамен поставляемых по умолчанию кабельных вводов для небронированного кабеля дополнительно заказываются:

ВК-Х-ВЭЛ2БМ-М20-Exd для бронированного кабеля;
ВК-Х-ВЭЛ2БТ-М20-Exd-G1/2 для бронированного или небронированного кабеля, проложенного в трубе;
ВК-Х-ВЭЛ2БТ-М20-Exd-G1/2 и муфту ММРн-15 для бронированного или не бронированного кабеля, проложенного в металлорукаве.

Связаться с нами

СЕРТИФИКАТЫ

ДС 020 ВЭЛАН-SENSOR-SHINE

ТР ТС 012 ВЭЛАН-SENSOR-SHINE

Назначение

Датчик освещённости предназначен для автоматического включения и отключения нагрузки в зависимости от уровня освещенности окружающего пространства. Датчик освещённости устанавливается стационарно во взрывоопасных зонах.

ВЭЛАН-SENSOR-SHINE сделан на базе оболочки ВАД-РСП-О с помещенным в неё датчиком освещённости.

Особенности

ВЭЛАН-SENSOR-SHINE имеет малые габариты и массу.
ВЭЛАН-SENSOR-SHINE комплектуется универсальным кронштейном, обеспечивающим крепление камеры датчика на стену и на потолок.

Конструкция

Датчик освещённости серии ВЭЛАНSENSOR-SHINE имеет цилиндрический корпус с крышкой из алюминиевого сплава. Корпус и крышка соединяются между собой за счет резьбового соединения. Корпус крепится болтами к универсальному кронштейну, который можно крепить как на стену, так и на потолок. В отверстия корпуса вкручены кабельные вводы и заглушки, рядом с которыми располагаются внешние болты заземления. Защита от попадания внутрь воды и пыли обеспечивается уплотнительными кольцами. Стекло установлено на герметик в крышке и прижимается к ней резьбовым кольцом через прокладочное кольцо.

Внутри корпуса установлен блок зажимов с восемью винтовыми зажимами для внутренней разводки и для подключения источника питания и подключаемого оборудования. Блок зажимов крепится к корпусу с помощью Т-образного кронштейна, на котором монтируется датчик света, плата подогрева и термореле на планке. Датчик освещённости крепится к кронштейну с помощью винтов.

Плата подогрева крепится к кронштейну через стойки с помощью винтов. Планка, с закреплённым на ней термореле, зажимается между кронштейном и стойками. При снижении температуры термореле замыкает цепь, тем самым включая плату подогрева. Регулировка направления датчика света выполняется с помощью болтов и винтов.

Комплектность поставки

В стандартный комплект поставки входит датчик освещенности, в комплектации по наличию подогрева и козырька, в соответствии с заказом.

Взамен поставляемых по умолчанию кабельных вводов для небронированного кабеля дополнительно заказываются:

ВК-Х-ВЭЛ2БМ-М20-Exd для бронированного кабеля;
ВК-Х-ВЭЛ2БТ-М20-Exd-G1/2 для бронированного или небронированного кабеля, проложенного в трубе;
ВК-Х-ВЭЛ2БТ-М20-Exd-G1/2 и муфту ММРн-15 для бронированного или не бронированного кабеля, проложенного в металлорукаве.

Степень взрывозащиты:

1Ex d mb IIC T6 Gb,1Ex d IIC T6 GbEx tb IIIC T80°С Db

Тип оборудования:

Датчик освещенности

Степень защиты, IP:

65/66/67

Исполнение:

Зона 1

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 55⁰С

Номер технических условий:

ПИНЮ.423149.001 ТУ

Мощность, Вт:

51

Напряжение питания, В:

230

Масса, кг:

2,5

Вид монтажа:

Комбинированный

Аксессуары:

Козырек

Комплектация кабельными вводами:

Вводы для не бронированного кабеля

Температура окружающей среды:

от -60⁰С до + 55⁰С

Номинальный ток, А:

63 A

Структура условного обозначения

ВЭЛАН-SENSOR-SHINE-Х1-Х2-Х3

ВЭЛАН-SENSOR-SHINE – взрывозащищённый датчик освещённости.

Х1 — тока нагрузки, А: 2,6,20,25,40,63.

Х2 — количество и тип контактов:

2 — 1НЗ;

6 — 1НО+1НЗ,2НО,2НЗ,3НО,3НЗ;

20 — 2НО, 2НЗ, 1НО+1НЗ; спец./заказ 4НО, 4НЗ, 2НО+2НЗ;

25 — 2НО+2НЗ,1НО+ 3НЗ; спец./заказ 4НО, 4НЗ 3НО+1НЗ;

40 — 4НО,2НО+2НЗ,3НО+1НЗ,3НО,2НО;

63 — 4НО, 2НО+2НЗ, 3НО+1НЗ, 3НО, 2НО, 1НО+1НЗ.

Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150-69:

УХЛ1 — для исполнения с подогревом; для исполнения 20, 25, 40, 63 исполнение 6 не требует подогрева;

УХЛ4 или УХЛ5 – для исполнения без подогрева.

Пример формулировки заказа.

Пример записи обозначения датчика освещенности на управление нагрузкой 25А с двумя нормально замкнутыми контактами и двумя нормально разомкнутыми контактами с климатическим исполнением УХЛ1:

— для внутри российских поставок: «ВЭЛАН-SENSOR-SHINE–25–2НО+2НЗ–УХЛ1»;

— то же для поставок на экспорт: «ВЭЛАН-SENSOR-SHINE–25–2НО+2НЗ–УХЛ1–ЭКСПОРТ».

Габаритные и присоединительные размеры

                                                      ВЭЛАН-SENSOR-SHINE 2 A



                                                       ВЭЛАН-SENSOR-SHINE 6 A



                                                       ВЭЛАН-SENSOR-SHINE 20-63 A

Схема подключения
