Выключатель путевой общепромышленный ВП-1

Назначение

Выключатели путевые типа ВП-1 предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках, а также для сигнализации, связанной с названными электроприводами в цепях переменного тока. Коммутационное устройство выключателей имеет «механизм мгновенного действия», обеспечивающий включение или переключение контактов, а также контактное давление, не зависящее от положения привода.

Особенности

Возможность комплектации выключателя в дополнение к толкателю роликом и поворотным рычагом с роликом, позволяет расширить возможности по его установке в различных по конструкции механизмах.

Конструкция

Оболочка выключателя выполнена из алюминиевого сплава. Коммутационное устройство имеет один размыкающий и один замыкающий контакты с двойным разрывом цепи. Расстояние между контактами не менее 1мм. Оболочка выключателей имеет внутренний и наружный заземляющие зажимы, соответствующие требованиям ГОСТ 21130-75. Выключатель имеет резьбовой неуплотненный ввод или ввод для присоединения кабеля с условным диаметром 12мм. Выключатель содержит контактную группу с одним нормально-разомкнуты.

Связаться с нами

СЕРТИФИКАТЫ

ТР ТС 004 ВП-1

СПБ ВП-1

Назначение

Выключатели путевые типа ВП-1 предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках, а также для сигнализации, связанной с названными электроприводами в цепях переменного тока. Коммутационное устройство выключателей имеет «механизм мгновенного действия», обеспечивающий включение или переключение контактов, а также контактное давление, не зависящее от положения привода.

Особенности

Возможность комплектации выключателя в дополнение к толкателю роликом и поворотным рычагом с роликом, позволяет расширить возможности по его установке в различных по конструкции механизмах.

Конструкция

Оболочка выключателя выполнена из алюминиевого сплава. Коммутационное устройство имеет один размыкающий и один замыкающий контакты с двойным разрывом цепи. Расстояние между контактами не менее 1мм. Оболочка выключателей имеет внутренний и наружный заземляющие зажимы, соответствующие требованиям ГОСТ 21130-75. Выключатель имеет резьбовой неуплотненный ввод или ввод для присоединения кабеля с условным диаметром 12мм. Выключатель содержит контактную группу с одним нормально-разомкнуты.

Тип оборудования:

Выключатель путевой

Степень защиты, IP:

65

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -60⁰С до + 45⁰С

Номер технических условий:

ТУ 3424-002-00213569-2007

Масса, кг:

0,56

Номинальное напряжение, В:

440

Номинальный ток, А:

16 A

Структура условного обозначения

ВП-1Х1 Х2 УХЛ1

ВП — выключатель путевой

1 — номер серии

Х1 — исполнение по виду привода: 1 – толкатель, 2 – толкатель с роликом, 3 – рычаг с роликом с переменным углом установки.

Х2 — исполнение по виду вводного устройства: 1 –резьбовой неуплотненный ввод, 2 –с кабельным вводом.

УХЛ1 — вид климатического исполнения и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

Выключатель путевой ВП-1 с толкателем и резьбовым неуплотненным вводом:

ВП-111 УХЛ1

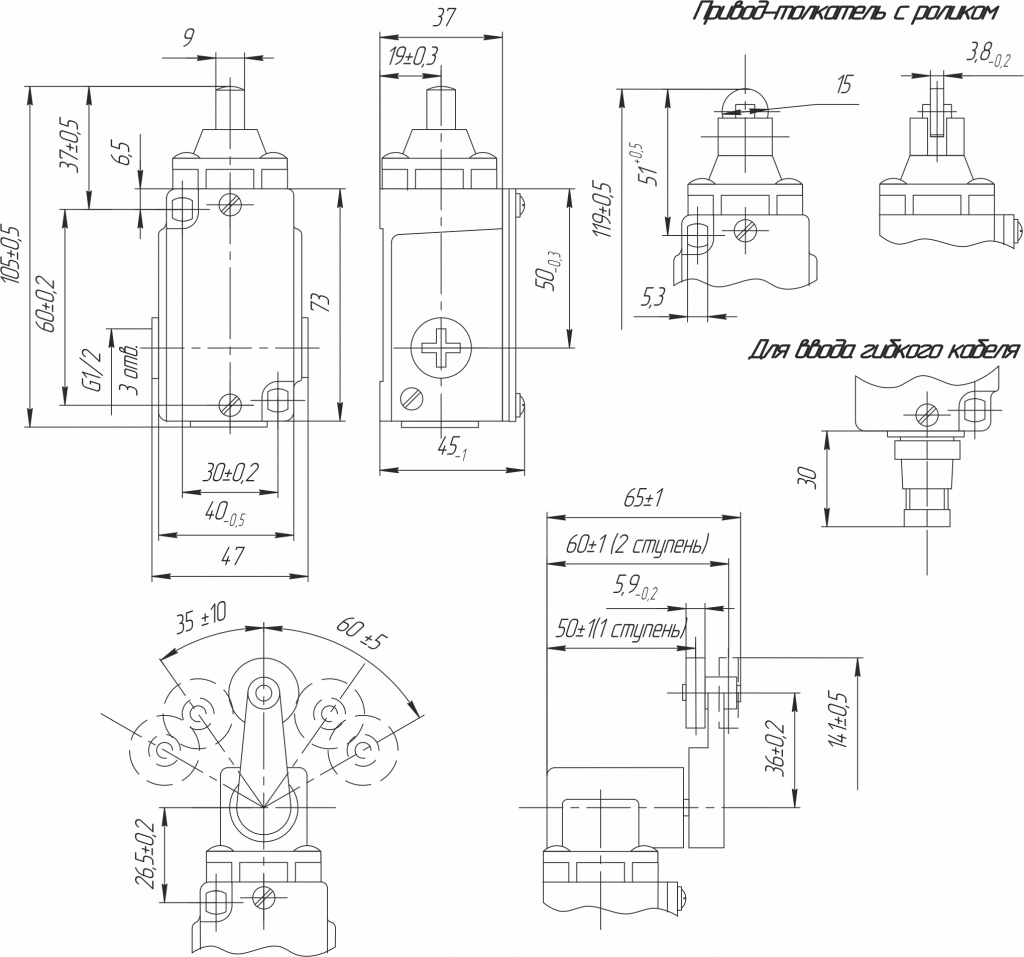

Габаритные и присоединительные размеры

Электрическая схема

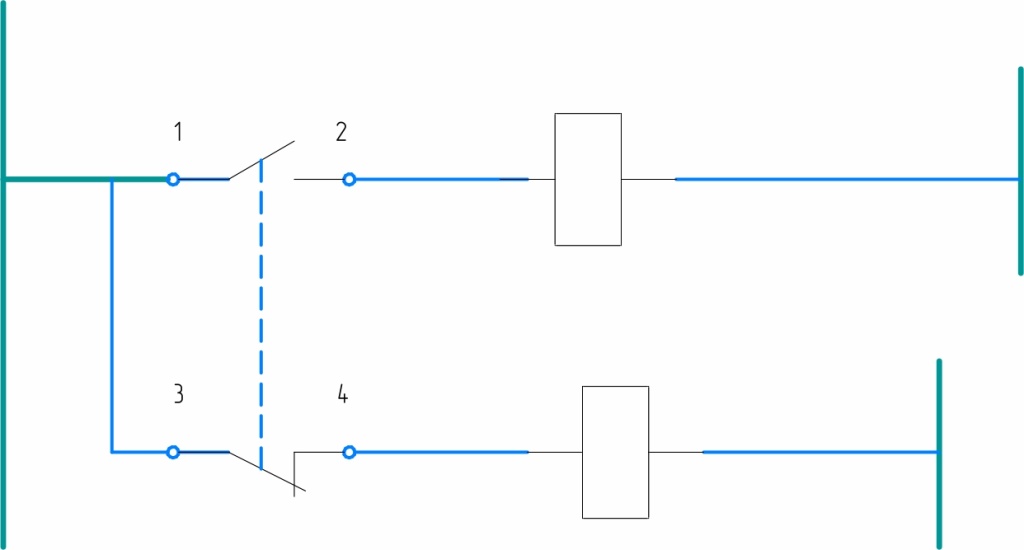

Схема включения нагрузки ВП-1 при двух коммутируемых цепях
