Соединители электрические ВП, РП, ВК, РК

Назначение

Соединители предназначены для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380В переменного и постоянного тока для 5-контактных соединителей, 660В переменного тока и до 440В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях: переносные и панельные, на токи 16, 25, 40, 63, 160 А, 4-контактные, 250, 400 А — 1-контактные, 16, 32, 63 А — 5-контактные.

Особенности

Соединители имеют широкий диапазон значений номинального тока.

Конструкция

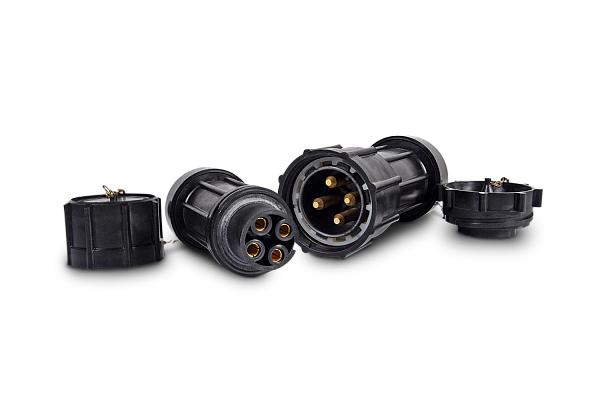

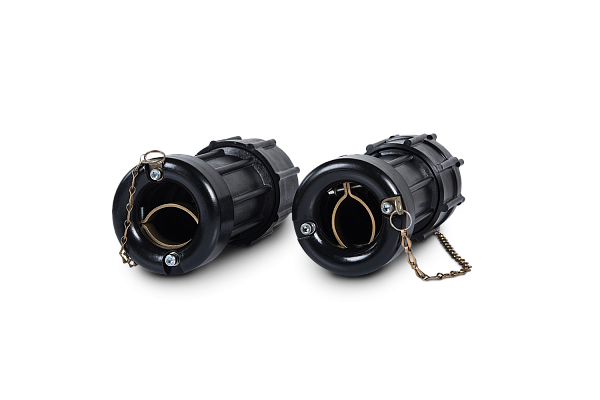

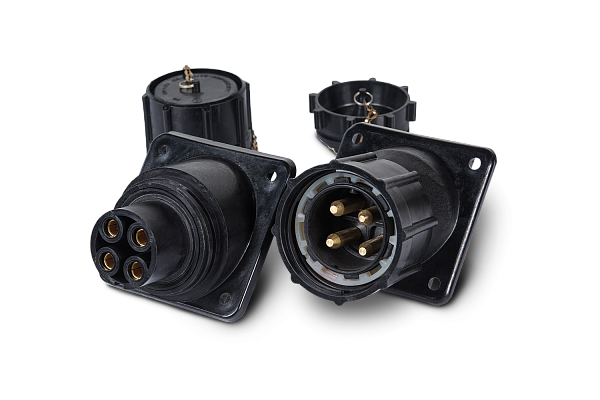

Разъемы кабельного исполнения состоят из корпуса, крышки, механизма фиксации, контактной системы и хвостовика. Разъемы панельного исполнения — из фланца крышки, механизмафиксации, контактной системы с изоляторами. Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» — «закрыто») четкая и ясно ощутимая операция.

Комплектность поставки

В комплектность поставки входят:

вилка и розетка — 1шт;
комплект колец (шайб) под уплотнение кабеля кабельных вилок или розеток (на каждую вилку или розетку), кроме соединителей на ток 16 А — 2шт;
комплект ЗИП резино-технических изделий на 10 наименований вилок или розеток кабельных: уплотнение корпуса — 2 шт, уплотнение кабеля — 4 шт;
для панельных вилок или розеток: уплотнение корпуса — 2 шт;
специальные ключи для расчленения вилок или розеток (кроме соединителей на ток 16 и 25 А) — 2 шт.

Связаться с нами

СЕРТИФИКАТЫ

ДС 037 ВП, РП, ВК, РК

СС 004 ВП, РП, ВК, РК

Назначение

Соединители предназначены для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380В переменного и постоянного тока для 5-контактных соединителей, 660В переменного тока и до 440В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях: переносные и панельные, на токи 16, 25, 40, 63, 160 А, 4-контактные, 250, 400 А — 1-контактные, 16, 32, 63 А — 5-контактные.

Особенности

Соединители имеют широкий диапазон значений номинального тока.

Конструкция

Разъемы кабельного исполнения состоят из корпуса, крышки, механизма фиксации, контактной системы и хвостовика. Разъемы панельного исполнения — из фланца крышки, механизмафиксации, контактной системы с изоляторами. Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» — «закрыто») четкая и ясно ощутимая операция.

Комплектность поставки

В комплектность поставки входят:

вилка и розетка — 1шт;
комплект колец (шайб) под уплотнение кабеля кабельных вилок или розеток (на каждую вилку или розетку), кроме соединителей на ток 16 А — 2шт;
комплект ЗИП резино-технических изделий на 10 наименований вилок или розеток кабельных: уплотнение корпуса — 2 шт, уплотнение кабеля — 4 шт;
для панельных вилок или розеток: уплотнение корпуса — 2 шт;
специальные ключи для расчленения вилок или розеток (кроме соединителей на ток 16 и 25 А) — 2 шт.

Тип оборудования:

Соединитель электрический

Степень защиты, IP:

67

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Номер технических условий:

ТУ 3424-010-73671038-2005

Номинальное напряжение, В:

380

Температура окружающей среды:

от -60⁰С до + 50⁰С

Номинальный ток, А:

400 A

Структура условного обозначения

Х1Х2Х3-Х4Х5

Х1 — обозначение составных частей соединителя: В — вилка, Р — розетка.

Х2 — исполнения по назначению: К — кабельные (переносные); П — стационарные (панельные).

Х3 — номинальный ток, А: 16, 25, 32, 40, 63, 160, 250, 400.

Х4 — число контактов: число контактов: 1; 4 (3Р + РЕ); 5 (3Р + N + РЕ)

В1 — климатическое исполнение и категория размещения по ГОСТ 15150.

Х5 — условное обозначение модернизации соединителей: М — обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок-контакта); К — для четырех- и одноконтактных соединителей.

Пример формулировки заказа:

Вилка кабельная из термопластичного материала на номинальный ток 32 А, с числом контактов 5.

ВК32-5В1М

Розетка стационарная из термопластичного материала на номинальный ток 25 А, с числом контактов 4.

РП254В1К

Габаритные и присоединительные размеры

Соединители на ток 16 А (на 4 контакта)

Соединители ВП, РП, ВК, РК на ток 16 А (на 5 контакта), 25, 40, 63, 250, 400 А

РК ВК

ВП РП

Монтажно-установочные отверстия для крепления на панелях вилок и розеток
