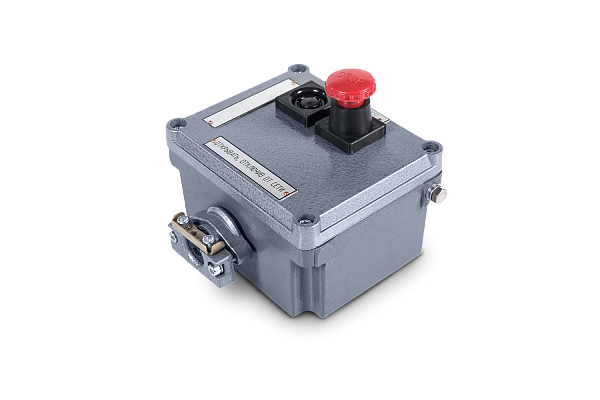

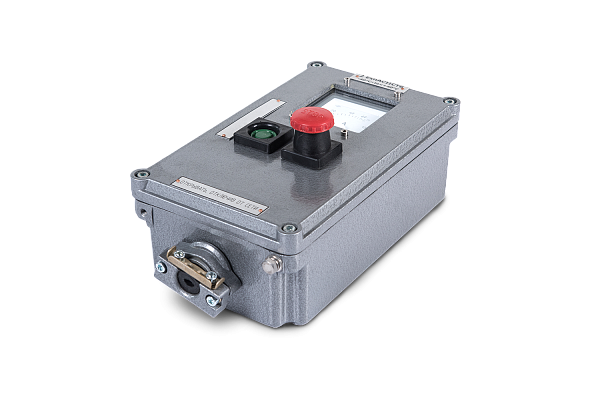

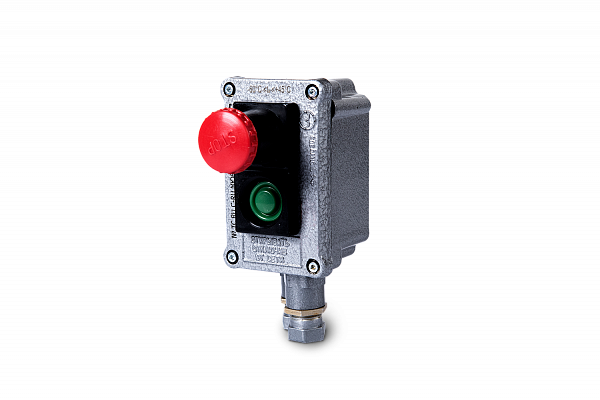

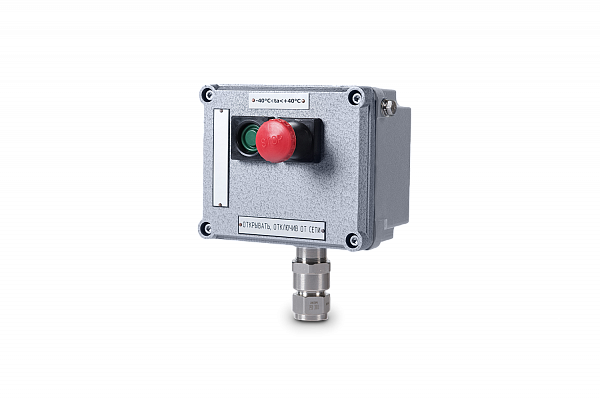

Структура условного обозначения
ПОК-Х1 Х2-Х3-0-Х4-Х5-Х6-Х7П-Х8-Х9
ПОК – пост общепромышленный кнопочный.
Х1 – применяемая оболочка электротехнических аппаратов: ОЭАМ — алюминиевый; ОЭАП — пластмасс; Н-ВЭЛ — нержавеющая сталь; С-ВЭЛ — сталь с антикоррозионным покрытием.
Х2 — обозначение (или габарит) используемой оболочки.
Х3 – количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n — количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации, С – грибовидная кнопка «СТОП», х – цвет кнопки (Л — зеленый, С – синий, К – красный, Ч – черный, Ж -желтый).Каждая кнопка стандартно имеет пару контактов «1NO+1NC». При необходимости указывается схема контактов (2NO или 2NC). Для стандартного исполнения кнопка «Стоп» имеет самофиксацию. Для исполнения без самофиксации дополнительно указывается индекс «(без с/ф)». В случае отсутствия в заказе комплектующих, индекс не указывается. Примечание: каждая кнопка стандартно имеет пару контактов «1NO+1NC» — 1 нормально открытый +1 нормально закрытый контакты.
0 — обозначение (или габарит) используемой оболочки.
Х4 – количество и тип переключателей общепромышленных по схеме GNA(X)xn,где П- переключатель, А — номинальный ток (12, 20, 25, 32, 40, 63, 125),Х — номер коммутационной схемы, n — количество переключателей (указывается от 2 и более). В случае отсутствия, индекс не указывается.
Х5 – количество и цвет индикаторов световых по схеме nX(U), где n- количество необходимых индикаторов, Х — их цвет (Л- зеленый, С- синий, К- красный, Ж-желтый, Б- белый, Р- оранжевый), U- напряжение питания (24, 36, 127, 230, 380). В случае отсутствия индекс не указывается.
Х6 – измерительный прибор по схеме: Р(Х/Х/Х), где Р – прибор (А — амперметр, В — вольтметр); Х – характеристики прибора: тип прибора, его шкала измерения и ток подключения. В случае отсутствия в заказе комплектующего индекс не указывается.
Примечание: параметры встроенных амперметров и вольтметров подробно указываются в заказе.
Х7 – количество и тип клеммных зажимов по схеме: А/ nП, где А — номинальный ток, n — количество клемм, П — индекс, указывающий на применение пружинных клемм. Для винтовых клемм индекс «П» не указывается. В случае отсутствия индекс не указывается.
Х8 – количество и тип кабельных вводов, сторона их установки по схеме d×n(Х), где d — тип вводов; n — их количество; Х — расположение на корпусе оболочки (А — слева, В — сверху, С – справа, сторона D не указывается). При применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. По умолчанию расположение вводов снизу. По спец. заказу возможно расположение вводов на дне оболочки.
Х9 – вид климатического исполнения и категория размещения постов по ГОСТ 15150: В1 (для изделий на базе оболочек ОЭАН-ВЭЛ-В1,5 и ОЭАП-Х-В1,5) и У1, ХЛ1, УХЛ1, ОМ1, Т1.
Пример формулировки заказа:
пост общепромышленный кнопочный с одной зеленой кнопкой «Пуск», с одной черной кнопкой «Пуск» с контактами 2NO, с двумя синими кнопками «Стоп» без фиксации, с одной красной кнопкой «Стоп» с фиксацией, с двумя черными кнопками «Стоп» без фиксации с контактами 2NC, с одним переключателем на 25 А по схеме 90, с одной зеленой светодиодной лампой и одной красной на 230 В, с амперметром серии Э42700 для измерения переменного тока, со шкалой 0-250А и подключением 1А, с блоком зажимов из 12 клемм на 24 А, с блоком зажимов из 9 пружинных клемм на 31 А, с двумя кабельными вводами ВК25-1Ex eb IIC Gb-M42x2, расположенными справа, с одним кабельным вводом серии ВК-Л-ВЭЛ 3-М25-ExеG, расположенным снизу, климатического исполнения и категории размещения ОМ1:
ПОК-ОЭАМ-5-1ПЛ-1ПЧ(2NO)-2СС(без с/ф)- 1СК-2СЧ(2NC)(без с/ф)-0-GN25(90)-1Л(230)- 1К(230)-А(Э42700/0-250А/1А)-24/12-РЕ/1-31/9П-РЕ/1-25х2(С)-(Л-З-М25)х1-ОМ1.
