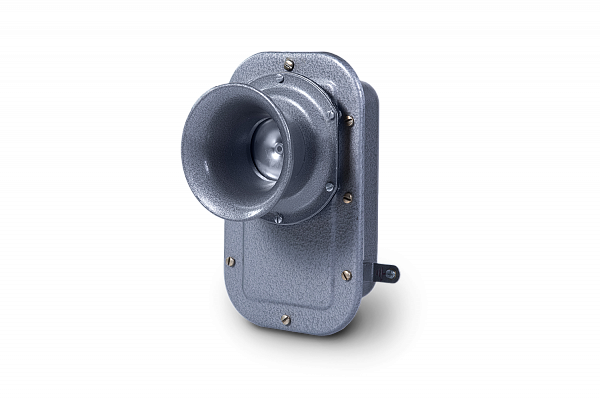

Пост сигнализации общепромышленный ПСО-С, ПСО-Г, ПСО-З, ПСО-К, ПСО-П

Назначение

Посты сигнализации типа ПСО (С, Г, З, К, П) предназначены для звуковой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах, где по условиям эксплуатации наличие взрывоопасных смесей исключено. Посты ПСО-П-РН предназначены для эксплуатации в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли и имеют маркировку РН1 рудничного нормального оборудования.

Особенности

В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
ПСО-П имеет тестовую кнопку.

Конструкция

Посты ПСО-С и ПСО-Г состоят из корпуса и крышки. На крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану.

Посты ПСО-З и ПСО-К состоят из корпуса и крышки. В корпусе установлен электромагнитный механизм ударного действия, который посредством кронштейна ударника и бойка воздействует на колпак звонка или колокола. Посты имеют ввод для проведения гибкого или бронированного кабели диаметром до 12 мм. Контактные зажимы и зажимы заземления допускают присоединение двух проводов сечением до 2,5 мм² каждый и рассчитаны на ток до 6А.

Пост сигнализации ПСО-П состоит из корпуса и крышки, которые скреплены между собой винтами. На крышке поста находится резонатор, который служит для подачи звуковых сигналов. На корпусе поста крепятся 4 ввода для подключения двух не бронированных кабелей диаметром от 4 до 14 мм и двух не бронированных кабелей диаметром от 7 до 17 мм. Внутри корпуса находится блок электронных преобразований, который служит для подачи звуковых сигналов в заданном режиме. Для подключения внешних кабелей от датчиков служат зажимы. Для удобства монтажа на крышке и корпусе находятся монтажные скобы в виде навесов.

Связаться с нами

СЕРТИФИКАТЫ

ДС 004, 020 ПСО-С, ПСО-Г, ПСО-З, ПСО-К, ПСО-П

Сейсмо ПСО-С, ПСО-Г, ПСО-З, ПСО-К, ПСО-П

СПБ ПСО-С ПСО-Г ПСО-З ПСО-К ПСО-П

СТО МР ПСО-С ПСО-Г ПСО-З ПСО-К ПСО-П

Назначение

Посты сигнализации типа ПСО (С, Г, З, К, П) предназначены для звуковой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах, где по условиям эксплуатации наличие взрывоопасных смесей исключено. Посты ПСО-П-РН предназначены для эксплуатации в подземных выработках рудников и шахт, не опасных в отношении взрыва газа, пара или пыли и имеют маркировку РН1 рудничного нормального оборудования.

Особенности

В постах сигнализации есть возможность получать звуковые сигналы, отличающиеся частотой и прерывистостью.
ПСО-П имеет тестовую кнопку.

Конструкция

Посты ПСО-С и ПСО-Г состоят из корпуса и крышки. На крышке установлен электромагнитный механизм ударного действия, который посредством ударника и бойка воздействует на мембрану.

Посты ПСО-З и ПСО-К состоят из корпуса и крышки. В корпусе установлен электромагнитный механизм ударного действия, который посредством кронштейна ударника и бойка воздействует на колпак звонка или колокола. Посты имеют ввод для проведения гибкого или бронированного кабели диаметром до 12 мм. Контактные зажимы и зажимы заземления допускают присоединение двух проводов сечением до 2,5 мм² каждый и рассчитаны на ток до 6А.

Пост сигнализации ПСО-П состоит из корпуса и крышки, которые скреплены между собой винтами. На крышке поста находится резонатор, который служит для подачи звуковых сигналов. На корпусе поста крепятся 4 ввода для подключения двух не бронированных кабелей диаметром от 4 до 14 мм и двух не бронированных кабелей диаметром от 7 до 17 мм. Внутри корпуса находится блок электронных преобразований, который служит для подачи звуковых сигналов в заданном режиме. Для подключения внешних кабелей от датчиков служат зажимы. Для удобства монтажа на крышке и корпусе находятся монтажные скобы в виде навесов.

Тип оборудования:

Пост сигнализации звуковой

Степень защиты, IP:

54/66

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -40⁰С до + 45⁰С/от -50⁰С до + 50⁰С

Номер технических условий:

ТУ 4252-001- 00213569-2005

Климатическое исполнение:

ОМ1/У1

Номинальное напряжение, В:

12/24/36/110/127/230/400

Частота переменного тока, Гц:

50/60

Потребляемая мощность, Вт:

5/35

Материалы корпуса:

Конструкционная сталь

Уровень звукового давления, дБ:

ПСО-С — 102±2, ПСО-Г — 106±2, ПСО-З — 90±2, ПСО-К — 94±2, ПСО-П, ПСО-П-РН — 115±2

Структура условного обозначения

ПСО-Х1-Х2Х3Х4

ПСО — пост сигнализации общего назначения.

Х1— тип исполнения: С — сирена; Г — горн; З — звонок; К — колокол

Х2 — исполнения по номинальному напряжению:

— переменного тока — 1 — 24В; 2 — 36В; 3 -110; 4 -127В; 5 — 230В; 6 -400В;

— постоянного тока — 7 — 24В; 8 -110В; 9 — 230В; 10 -12В.

Х3 — исполнение по режиму работы: 1 — непрерывный; 2 — повторно-кратковременный.

Х4 — климатическое исполнение и категория размещения по ГОСТ 15150-69: У1, ОМ1.

Пример формулировки заказа:

пост общепромышленного звукового в исполнении сирена на 230 В переменного тока, с непрерывным режимом работы, климатическим исполнением и категорией размещения У1:

ПСО-С-51 У1

Структура условного обозначения ПСО-П

ПСО-П-Х1Х2Х3Х4

ПСО-П — пост сигнализации общего назначения с применением пьезокерамического динамика.

Х1 — тип исполнения: отсутствие индекса — общепромышленное исполнение; РН — рудничное нормальное исполнение с уровнем изоляции 1.

Х2 — исполнение по номинальному напряжению: переменного тока частотой 50-60Гц: 1 -24В; 2 — 36В; 3 — 127В; 4 — 230В; постоянного тока 6 -12В; 7- 24В.

X3 — исполнение по режиму работы: 1- модулированный1; 2- модулированный 2.

Х4 — климатическое исполнение и категория размещения по ГОСТ 15150-69: У1, ОМ1.

Примеры формулировки заказа:

пост общепромышленного звукового с пьезокерамическим динамиком на 230 В переменного тока, с режимом работы модулированный 1, климатическим исполнением и категорией размещения У1:

ПСО-П-41 У1
