Пост сигнализации общепромышленный ПАСО2

Назначение

Посты аварийной сигнализации типа ПАСО2 предназначены для световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах. Посты типа ПАСО2 изготавливаются в общепромышленном исполнении и предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Особенности

В постe сигнализации есть возможность получать светозвуковые сигналы различной частоты и прерывистости. При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.
Применение двух режимов работы позволяет использовать посты ПАСО2 одновременно в системе охранной и пожарной сигнализации при одинаковых по напряжению входных сигналах.

Конструкция

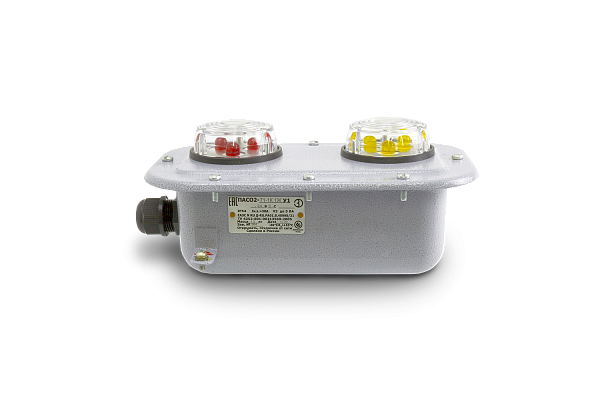

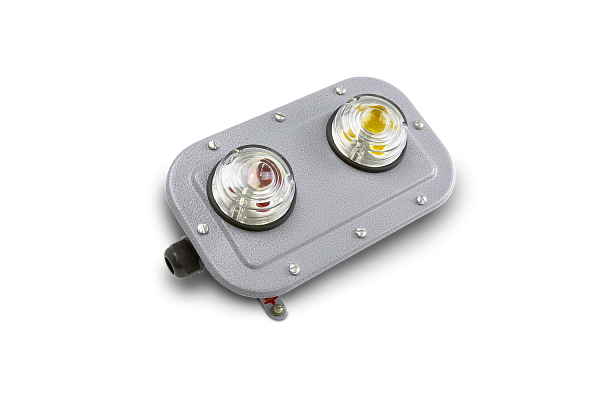

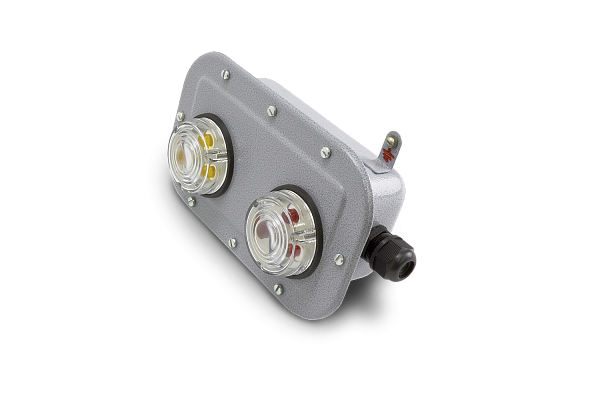

Пост аварийный сигнальный ПАСО2 состоит из корпуса и крышки, соединенных между собой винтами М5. На корпусе поста расположен кабельный ввод. На крышке расположены два фонаря, каждый из которых состоит из 3 полупроводниковых ламп типа СКЛ-18, находящихся под колпаком, который расположен на крышке поста. При повторно-кратковременном режиме на крышке расположены блок электронных преобразований, зажимы ЗВИ. Электронный преобразователь коммутирует подачу электрического сигналов на фонари с частотой 1 Гц. При непрерывном режиме питание подается непосредственно на зажимы ЗВИ и далее на индикаторы СКЛ-18. При постоянном напряжении необходимо соблюдать полярность подключения источника питания.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Посты аварийной сигнализации типа ПАСО2 предназначены для световой аварийной и предупреждающей сигнализации при размещении их в стационарных установках и на подвижных транспортных средствах. Посты типа ПАСО2 изготавливаются в общепромышленном исполнении и предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Особенности

В постe сигнализации есть возможность получать светозвуковые сигналы различной частоты и прерывистости. При необходимости можно обеспечить отключение звукового сигнала через 3 минуты после срабатывания.
Применение двух режимов работы позволяет использовать посты ПАСО2 одновременно в системе охранной и пожарной сигнализации при одинаковых по напряжению входных сигналах.

Конструкция

Пост аварийный сигнальный ПАСО2 состоит из корпуса и крышки, соединенных между собой винтами М5. На корпусе поста расположен кабельный ввод. На крышке расположены два фонаря, каждый из которых состоит из 3 полупроводниковых ламп типа СКЛ-18, находящихся под колпаком, который расположен на крышке поста. При повторно-кратковременном режиме на крышке расположены блок электронных преобразований, зажимы ЗВИ. Электронный преобразователь коммутирует подачу электрического сигналов на фонари с частотой 1 Гц. При непрерывном режиме питание подается непосредственно на зажимы ЗВИ и далее на индикаторы СКЛ-18. При постоянном напряжении необходимо соблюдать полярность подключения источника питания.

Тип оборудования:

Пост сигнализации свето-звуковой

Степень защиты, IP:

54

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -40⁰С до + 45⁰С

Номер технических условий:

ТУ 4252-001-00213569-2005

Масса, кг:

1,2

Способ установки:

Стационарный

Климатическое исполнение:

ОМ1/У1

Номинальное напряжение, В:

12/24/36/110/127/230/400

Частота переменного тока, Гц:

50/60

Потребляемая мощность, Вт:

5

Яркость по оси:

200-500 Мкд

Цвет свечения:

Красный/Желтый/Зеленый

Материалы корпуса:

Конструкционная сталь

Максимальный ток световой индикации, А:

не более 0,5

Условный ток короткого замыкания, А:

не более 30

Структура условного обозначения

ПАСО2 – Х1Х2 -Х3Х4 Х5

ПАСО2 — пост аварийной сигнализации световой общего назначения.

Х1 — номинальное напряжение:

— переменного тока (50 или 60 Гц) — 1 — 24В, 2 — 36В, 3 — 110В, 4 — 127В, 5 — 230В, 6 — 400В;

— постоянного тока — 7 — 24В, 8 — 110В, 9 — 230В, 10 — 12В.

Х2 — режим работы:1 — непрерывный, 2 — повторно — кратковременный.

Х3 — цвет свечения светового сигнализатора: К – красный.

Х4 — цвет свечения светового сигнализатора: Л – зеленый; Ж – желтый.

Х5 — климатическое исполнение: У1, ОМ1

Пример формулировки заказа:

пост аварийной сигнализации светового на номинальное напряжение переменного тока 230 В для повторно-кратковременного режима работы с одним источником света красного свечения, одним источником желтого свечения:

ПАСО2-52-1К1Ж У1

Габаритные и присоединительные размеры

Электрические схемы

ПАСО2-Х1-1Х1Х ПАСО2-Х2-1Х1Х
(режим непрерывный) (режим повторно-кратковременный)
