Пост сигнализации общепромышленный ПАСО1, ПАСО1-С, ПАСО1-Г, ПАСО1-З, ПАСО1-К, ПАСО1-П

Назначение

Посты аварийной сигнализации типа ПАСО1 и ПАСО1-П предназначены для предупреждающей и аварийной звуковой и световой сигнализации в пожарной и охранной системах, при размещении их в стационарных установках и на подвижных транспортных средствах, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Особенности

Посты сигнализации обеспечивают возможность подачи световых и звуковых сигналов различной частоты. При необходимости обеспечивается отключение звукового сигнала через 3 минуты после срабатывания.
Наличие двух режимов работы позволяет использовать посты ПАСО1-П одновременно в системах охранной и пожарной сигнализации при одинаковых по напряжению входных сигналах.

Конструкция

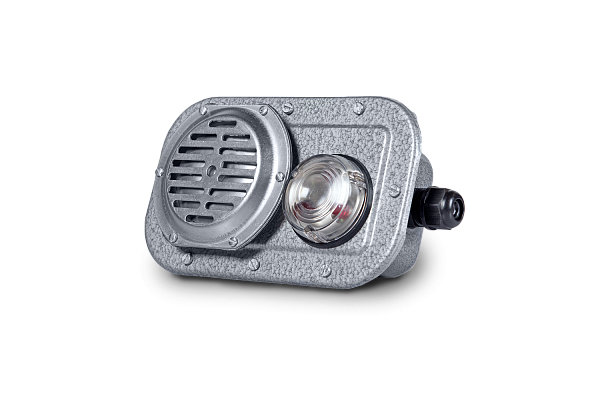

Посты аварийной сигнализации ПАСО1-П состоят из индикатора световой сигнализации, блока подачи звуковых сигналов, которые расположены на крышке. На корпусе расположен ввод для подсоединения кабеля диаметром от 8 до 14мм. Связь между световой и звуковой сигнализацией осуществляется блоком электронных преобразований, работающем на микропроцессорном управлении. В качестве индикатора световой сигнализации использован индикатор высокой яркости КИПМ20, шестикристальный с двумя цветами сигнализации. Подача звукового сигнала осуществляется пьезокерамическим динамиком PCT-G5720 фирмы KEPO.

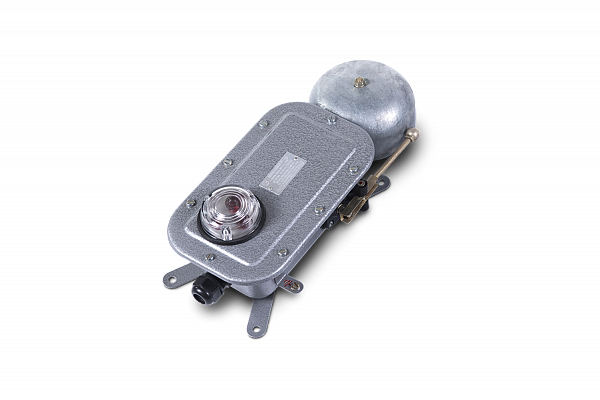

Пост аварийной сигнализации ПАСО1 состоит из устройства подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО1 расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и фонарь световых сигналов.

Фонарь световых сигналов состоит из 3 светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста ПАСО1. Пост аварийной сигнализации ПАСО1 состоит из корпуса и крышки и кабельного ввода. В дне корпуса постов ПАСО1(С,Г) имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов согласно режиму работы поста.

Режим работы ПАСО1

Повторно-кратковременный режим с частотой 1 Гц. Комплексный режим — 3 ступени световой и звуковой сигнализации:

— повторно-кратковременный с частотой 1 Гц (не более 10 мин.);

— повторно-кратковременный с частотой 2 Гц (не более 10 мин.);

— непрерывный (не более 10 мин.)

Комплексный-1 режим — сочетание повторно-кратковременного режима с автоматическим отключением звукового сигнала через 3 минуты при подачи светового сигнала в повторно-кратковременном режиме.

Режим работы ПАСО1-П

Посты ПАСО1-П-ХХ-1Х1Х работают в совмещенном режиме, состоящем из трех ступеней сигнализации при этом несущая частота в первом режиме 1500-4500 Гц с частотой модуляции 1 Гц, во втором режиме — 2400-2900 Гц с частотой модуляции 2 Гц и в третьем режиме — 2500-3500 Гц с частотой модуляции 4 Гц.

При подаче первого управляющего сигнала — первый режим частоты для пьезокерамического динамика и повторно-кратковременный режим желтого или зеленого источника свечения с частотой 1Гц.

При подаче второго управляющего сигнала — второй режим частоты для пьезокерамического динамика и повторно-кратковременный режим желтого или зеленого источника свечения с частотой 2Гц.

При подаче третьего управляющего сигнала — третий режим частоты для пьезокерамического динамика и непрерывный режим красного источника свечения.

Первый управляющий сигнал является одновременно питанием платы.

Связаться с нами

СЕРТИФИКАТЫ

ДС 004, 020 ПАСО1, ПАСО1-П

СПБ ПАСО1 ПАСО1-П

СТО МР ПАСО1 ПАСО1-П

Сейсмо ПАСО1, ПАСО1-С, ПАСО1-Г, ПАСО1-З, ПАСО1-К, ПАСО1-П

Назначение

Посты аварийной сигнализации типа ПАСО1 и ПАСО1-П предназначены для предупреждающей и аварийной звуковой и световой сигнализации в пожарной и охранной системах, при размещении их в стационарных установках и на подвижных транспортных средствах, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Особенности

Посты сигнализации обеспечивают возможность подачи световых и звуковых сигналов различной частоты. При необходимости обеспечивается отключение звукового сигнала через 3 минуты после срабатывания.
Наличие двух режимов работы позволяет использовать посты ПАСО1-П одновременно в системах охранной и пожарной сигнализации при одинаковых по напряжению входных сигналах.

Конструкция

Посты аварийной сигнализации ПАСО1-П состоят из индикатора световой сигнализации, блока подачи звуковых сигналов, которые расположены на крышке. На корпусе расположен ввод для подсоединения кабеля диаметром от 8 до 14мм. Связь между световой и звуковой сигнализацией осуществляется блоком электронных преобразований, работающем на микропроцессорном управлении. В качестве индикатора световой сигнализации использован индикатор высокой яркости КИПМ20, шестикристальный с двумя цветами сигнализации. Подача звукового сигнала осуществляется пьезокерамическим динамиком PCT-G5720 фирмы KEPO.

Пост аварийной сигнализации ПАСО1 состоит из устройства подачи звуковых сигналов и фонаря световой сигнализации. В корпусе ПАСО1 расположены электромагнитный привод звуковой сигнализации, блок электронных преобразований и фонарь световых сигналов.

Фонарь световых сигналов состоит из 3 светодиодных сигнальных ламп типа СКЛ18, находящихся под колпаком, который расположен на крышке поста ПАСО1. Пост аварийной сигнализации ПАСО1 состоит из корпуса и крышки и кабельного ввода. В дне корпуса постов ПАСО1(С,Г) имеется отверстие под кабельный ввод для скрытого подведения кабеля, закрытое заглушкой. При необходимости заглушка и кабельный ввод меняются местами. Электронный преобразователь коммутирует подачу электрического сигнала на блок световых сигналов согласно режиму работы поста.

Режим работы ПАСО1

Повторно-кратковременный режим с частотой 1 Гц. Комплексный режим — 3 ступени световой и звуковой сигнализации:

— повторно-кратковременный с частотой 1 Гц (не более 10 мин.);

— повторно-кратковременный с частотой 2 Гц (не более 10 мин.);

— непрерывный (не более 10 мин.)

Комплексный-1 режим — сочетание повторно-кратковременного режима с автоматическим отключением звукового сигнала через 3 минуты при подачи светового сигнала в повторно-кратковременном режиме.

Режим работы ПАСО1-П

Посты ПАСО1-П-ХХ-1Х1Х работают в совмещенном режиме, состоящем из трех ступеней сигнализации при этом несущая частота в первом режиме 1500-4500 Гц с частотой модуляции 1 Гц, во втором режиме — 2400-2900 Гц с частотой модуляции 2 Гц и в третьем режиме — 2500-3500 Гц с частотой модуляции 4 Гц.

При подаче первого управляющего сигнала — первый режим частоты для пьезокерамического динамика и повторно-кратковременный режим желтого или зеленого источника свечения с частотой 1Гц.

При подаче второго управляющего сигнала — второй режим частоты для пьезокерамического динамика и повторно-кратковременный режим желтого или зеленого источника свечения с частотой 2Гц.

При подаче третьего управляющего сигнала — третий режим частоты для пьезокерамического динамика и непрерывный режим красного источника свечения.

Первый управляющий сигнал является одновременно питанием платы.

Тип оборудования:

Пост сигнализации свето-звуковой

Степень защиты, IP:

54

Тип питания:

АС/DC

Температура эксплуатации, ⁰С:

от -40⁰С до + 45⁰С

Номер технических условий:

ТУ 4252-001-00213569-2005

Климатическое исполнение:

ОМ1/У1

Номинальное напряжение, В:

12/24/36/110/127/230/400/18

Частота переменного тока, Гц:

50/60

Потребляемая мощность, Вт:

5/35

Яркость по оси:

200-500 Мкд/2000 Мкд

Цвет свечения:

Красный/Желтый/Зеленый

Материалы корпуса:

Конструкционная сталь

Частотная характеристика сигналов, Гц:

ПАСО1 — 200-2000; ПАСО1-П — от 1500 до 4500 с частотой 1Гц, от 2400 до 2900 с частотой 2Гц, от 2500 до 3500 с частотой 4Гц

Уровень звукового давления, дБ:

ПАСО1(С) — 102±2, ПАСО1(Г) — 106±2, ПАСО1(З) — 90±2, ПАСО1(К) — 94±2, ПАСО1-П — 110±2

Номинальный ток, А:

ПАСО1 — до 3А, ПАСО1-П — 0,04 A

Структура условного обозначения ПАСО1

ПАСО1 — Х1-Х2Х3КХ4

ПАСО1 – пост световой и звуковой сигнализации общего назначения.

Х1 — тип исполнения: С — сирена; Г — горн; З — звонок; К — колокол.

Х2 — номинальное напряжение для постов:

— работающих в повторно — кратковременном режиме — переменного тока: 1 — 24 В; 2 — 36 В; 3 — 110В; 4 — 127В; 5 — 230В; 6 — 400В; постоянного тока : 7 — 24В; 8 — 10В; 9 — 230В; 10 — 12В;

— работающих в режимах комплексный и комплексный-1: переменного тока: 1 — 24В; 2 — 36В; 4 -127; 5 — 230В; 6 — 400В; постоянного тока : 7 — 24 В; 9 -230В,10 -12В.

Х3 – режим работы: отсутствие индекса — повторно-кратковременный; 3 — комплексный режим; 4 — комплексный-1 режим.

К — цвет светового сигнализатора: — красный.

Х4 — климатическое исполнение У1, ОМ1.

Пример формулировки заказа:

пост сигнализации общепромышленного с сиреной на 230 В переменного тока, с сигнализатором красного свечения, повторно-кратковременным режимом работы, климатическим исполнением и категорией размещения У1.

ПАСО1-С-5К У1

Структура условного обозначения ПАСО1-П

ПАСО1-П-Х1Х2-1Х31Х4 Х5

ПАСО1 – пост световой и звуковой сигнализации общего назначения.

П — применение пьезокерамического динамика.

Х1 — номинальное напряжение для постов:

— переменного тока -1 — 24; 2 — 36; 3 -127В; 4 — 230В;

— постоянного тока: 5 -12 В; 6 -18 В; 7 — 24 В.

Х2 — режим работы: 3 — совмещенный.

Х3 — цвет свечения первого светового сигнализатора: Л — зеленый; Ж — желтый.

Х4 — цвет свечения второго сигнализатора: К — красный.

Х5 — климатическое исполнение У1, ОМ1

Примеры формулировки заказа:

пост сигнализации общепромышленного с пьезокерамическим динамиком на 230В переменного тока, с сигнализаторами желтого и красного свечения, совмещенным режимом работы, климатическим исполнением и категорией размещения У1:

ПАСО1-П-43-1Ж1К У1

Габаритные и присоединительные размеры

ПАСО1-П ПАСО1-С

ПАСО1-Г ПАСО1-З, К

Электрические схемы

ПАСО1-П-Х3-1Х1Х У1 (режим совмещенный)

П.1 Чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно является питанием платы.

ПАСО1-Х-Х К У1 ПАСО1-Х-Х3 К У1
(режим повторно-кратковременный) и (режим комплексный)
ПАСО1-Х-Х4 К У1 (режим комплексный-1)

П.1 Чтобы сработала вторая (S2) или третья (S3) ступени сигнализации, должна сработать первая ступень сигнализации S1, так как она одновременно является питанием платы.
