Светильник ВЭЛАН-10-П

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-10-П предназначены для общего освещения производственных помещений, складов, парковок и т. д.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Два типа рассеивателей.
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Широкий диапазон питающих напряжений.
Защита от короткого замыкания, скачков напряжения и перегрева.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

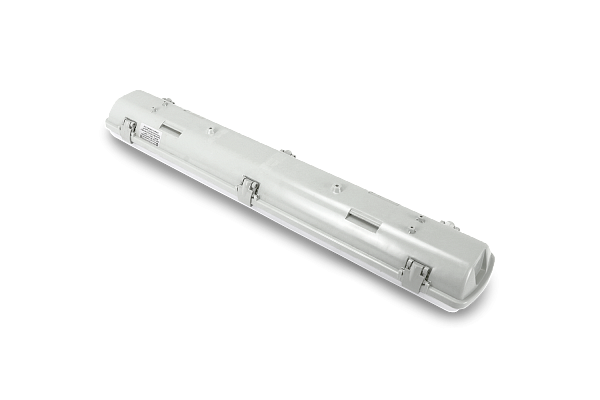

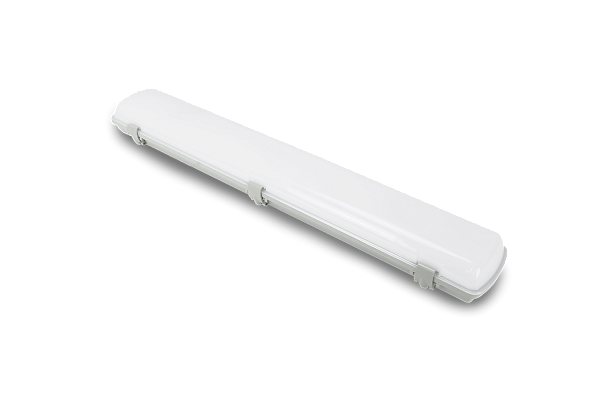

Светильники состоят из корпуса и рассеивателя, прижимаемого клипсами. Корпус изготовлен из ударопрочного полистирола, рассеиватель из оптического полистирола. Степень защиты светильника обеспечена уплотнением из силикона, стойким как к высоким, так и низким температурам. Внутри светильника установлена монтажная панель, на которой размещены блок питания, светодиодные линейки и клеммы для присоединения питающего кабеля с проводниками сечением до 2,5 мм².

Крепление светильника осуществляется на ровную поверхность при помощи монтажных скоб.

Связаться с нами

СЕРТИФИКАТЫ

ДС 004,020 ВЭЛАН 10П

ДС 037 ВЭЛАН 10 П

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-10-П предназначены для общего освещения производственных помещений, складов, парковок и т. д.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Два типа рассеивателей.
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Широкий диапазон питающих напряжений.
Защита от короткого замыкания, скачков напряжения и перегрева.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

Светильники состоят из корпуса и рассеивателя, прижимаемого клипсами. Корпус изготовлен из ударопрочного полистирола, рассеиватель из оптического полистирола. Степень защиты светильника обеспечена уплотнением из силикона, стойким как к высоким, так и низким температурам. Внутри светильника установлена монтажная панель, на которой размещены блок питания, светодиодные линейки и клеммы для присоединения питающего кабеля с проводниками сечением до 2,5 мм².

Крепление светильника осуществляется на ровную поверхность при помощи монтажных скоб.

Тип оборудования:

Светильник

Степень защиты, IP:

65

Световая отдача, Лм/Вт:

>125

Исполнение:

Уличный/Промышленный

Тип питания:

АС

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ТУ 3461−015−00213569−2010

Мощность, Вт:

10/20/30/40/50/60

Напряжение питания, В:

180-264

Коэффициент мощности, cos ɸ:

˃0,95

Способ установки:

Стационарный

Вид монтажа:

Потолочное крепление

Климатическое исполнение:

УХЛ1

Цветовая температура, К:

5000

Индекс цветопередачи, Ra:

˃82

Материалы корпуса:

Ударопрочный полистирол

Структура условного обозначения

ВЭЛАН-10-П-СД.Л.Х1 Х2-Х3-УХЛ1

ВЭЛАН-10-П — светильник общепромышленный пластиковый.

СД.Л. — тип источника света: сверхъяркие светодиоды.

Х1 — габарит корпуса: 218 (10, 20, 30 Вт), 236 (20, 30, 40, 50, 60 Вт).

Х2 — мощность светильника (Вт): 10, 20, 30, 40, 50, 60.

Х3 — тип рассеивателя: М — матовый; П — прозрачный (только для габарита 236).

УХЛ1 — вид климатического исполнения и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

обозначение светодиодного светильника, мощностью 30 Вт в корпусе габарита 236, с прозрачным рассеивателем, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН-10-П-СД.Л.236 30-П-УХЛ1

Фотометрические кривые

Матовый рассеиватель Прозрачный рассеиватель

Фотометрические кривые - Прозрачный рассеиватель.jpg

Светильник	Рассеиватель	Мощность, Вт	Световой поток, Лм
ВЭЛАН-10-П-СД.Л.218 10-М-Х4-УХЛ1	Матовый	10	1310
ВЭЛАН-10-П-СД.Л.218 20-М-Х4-УХЛ1	Матовый	20	2610
ВЭЛАН-10-П-СД.Л.218 30-М-Х4-УХЛ1	Матовый	30	3920
ВЭЛАН-10-П-АК-СД.Л.236 30-М-Х4-УХЛ1	Матовый	30	3920
ВЭЛАН-10-П-СД.Л.236 20-М-Х4-УХЛ1	Матовый	20	2610
ВЭЛАН-10-П-СД.Л.236 30-П-Х4-УХЛ1	Прозрачный	20	3000
ВЭЛАН-10-П-СД.Л.236 30-М-Х4-УХЛ1	Матовый	30	3920
ВЭЛАН-10-П-АК-СД.Л.236 30-М-Х4-УХЛ1	Матовый	30	3920
ВЭЛАН-10-П-СД.Л.236 30-П-Х4-УХЛ1	Прозрачный	30	4500
ВЭЛАН-10-П-АК-СД.Л.236 30-П-Х4-УХЛ1	Прозрачный	30	4500
ВЭЛАН-10-П-СД.Л.236 40-М-Х4-УХЛ1	Матовый	40	5220
ВЭЛАН-10-П-АК-СД.Л.236 40-М-Х4-УХЛ1	Матовый	40	5220
ВЭЛАН-10-П-СД.Л.236 40-П-Х4-УХЛ1	Прозрачный	40	6000
ВЭЛАН-10-П-АК-СД.Л.236 40-П-Х4-УХЛ1	Прозрачный	40	6000
ВЭЛАН-10-П-СД.Л.236 50-М-Х4-УХЛ1	Матовый	50	6530
ВЭЛАН-10-П-АК-СД.Л.236 50-М-Х4-УХЛ1	Матовый	50	6530
ВЭЛАН-10-П-СД.Л.236 60-П-Х4-УХЛ1	Прозрачный	50	7500
ВЭЛАН-10-П-АК-СД.Л.236 50-П-Х4-УХЛ1	Прозрачный	50	7500
ВЭЛАН-10-П-СД.Л.236 60-М-Х4-УХЛ1	Матовый	60	7830
ВЭЛАН-10-П-АК-СД.Л.236 60-М-Х4-УХЛ1	Матовый	60	7830
ВЭЛАН-10-П-СД.Л.236 60-П-Х4-УХЛ1	Прозрачный	60	9000
ВЭЛАН-10-П-АК-СД.Л.236 60-П-Х4-УХЛ1	Прозрачный	60	9000

Габаритные и монтажные размеры

Габарит 218

Масса: без аккумулятора — 0,9 кг, с аккумулятором — 1,3 кг.

Габарит 236

Масса: 20, 30Вт без аккумулятора — 1,6 кг; 40Вт без аккумулятора — 1,7 кг, 50Вт без аккумулятора — 1,8 кг, 60Вт без аккумулятора — 1,7 кг;
30 Вт с аккумулятором — 2 кг; 40 Вт с аккумулятором — 2,1 кг; 50 Вт с аккумулятором — 2,2 кг; 60 Вт с аккумулятором — 2,3 кг
