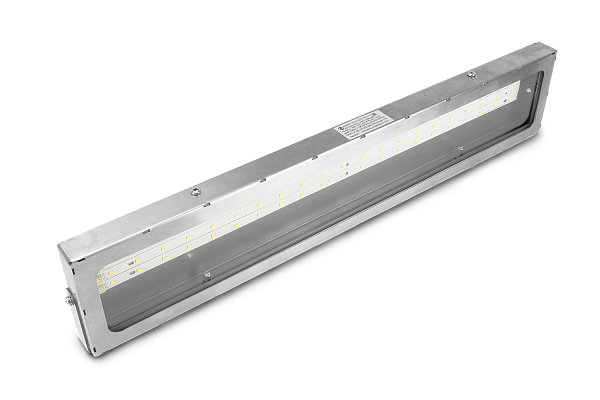

Светильник ВЭЛАН-10-Н

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-10-Н предназначены для общего освещения производственных помещений, складов, сельхозпредприятий и т. д.

Особенности

Корпус из нержавеющей стали позволяет применять светильники на производствах с особо агрессивными средами.
Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Два типа рассеивателей.
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Широкий диапазон питающих напряжений.
Защита от короткого замыкания, скачков напряжения и перегрева.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

Светильник состоит из основания корпуса, крышки, прижимаемой винтами, и рассеивателя. Основание корпуса и крышка изготовлены из нержавеющей стали, рассеиватель из закаленного стекла. Степень защиты светильника обеспечена уплотнением, стойким как к высоким, так и к низким температурам.

Внутри светильника установлены блок питания и светодиодные линейки.

Крепление светильника осуществляется на ровную поверхность при помощи монтажных скоб.

Связаться с нами

СЕРТИФИКАТЫ

ДС 004,020 ВЭЛАН 10Н

ДС 037 ВЭЛАН 10-Н

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-10-Н предназначены для общего освещения производственных помещений, складов, сельхозпредприятий и т. д.

Особенности

Корпус из нержавеющей стали позволяет применять светильники на производствах с особо агрессивными средами.
Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Два типа рассеивателей.
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Широкий диапазон питающих напряжений.
Защита от короткого замыкания, скачков напряжения и перегрева.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

Светильник состоит из основания корпуса, крышки, прижимаемой винтами, и рассеивателя. Основание корпуса и крышка изготовлены из нержавеющей стали, рассеиватель из закаленного стекла. Степень защиты светильника обеспечена уплотнением, стойким как к высоким, так и к низким температурам.

Внутри светильника установлены блок питания и светодиодные линейки.

Крепление светильника осуществляется на ровную поверхность при помощи монтажных скоб.

Тип оборудования:

Светильник

Степень защиты, IP:

65

Световая отдача, Лм/Вт:

>130

Исполнение:

Уличный/Промышленный

Тип питания:

АС/DC

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -45⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ТУ 3461−015−00213569−2010

Мощность, Вт:

20/30/40/60/90

Напряжение питания, В:

150-250/180-264

Коэффициент мощности, cos ɸ:

˃0,95

Способ установки:

Стационарный

Вид монтажа:

Скоба

Климатическое исполнение:

У1

Цветовая температура, К:

5000

Индекс цветопередачи, Ra:

˃82

Материалы корпуса:

Нержавеющая сталь

Структура условного обозначения

ВЭЛАН-10-Н-СД.Л.Х1-Х2-У1

ВЭЛАН-10-Н — светильник общепромышленный из нержавеющей стали

СД.Л. — тип источника света: сверхъяркие светодиоды.

Х1 — мощность светильника: 20, 30, 40, 60, 90Вт

Х2 — тип рассеивателя: М — матовый; П — прозрачный

У1 — вид климатического исполнения и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

обозначение светодиодного светильника, мощностью 60Вт, с прозрачным рассеивателем, климатического исполнения и категории размещения У1:

ВЭЛАН-10-Н-СД.Л.60-П-У1

Фотометрические кривые

Матовый рассеиватель Прозрачный рассеиватель

Фотометрические кривые - Прозрачный рассеиватель.jpg

Светильник	Рассеиватель	Мощность, Вт	Световой поток, Лм
ВЭЛАН-10-Н-СД.Л.20-М-4К-У1	Матовый	20	2580
ВЭЛАН-10-Н-СД.Л.20-П-4К-У1	Прозрачный	20	2790
ВЭЛАН-10-Н-СД.Л.20-М-5К-У1	Матовый	20	2690
ВЭЛАН-10-Н-СД.Л.20-П-5К-У1	Прозрачный	20	2910
ВЭЛАН-10-Н-СД.Л.30-М-4К-У1	Матовый	30	3870
ВЭЛАН-10-Н-СД.Л.30-П-4К-У1	Прозрачный	30	4190
ВЭЛАН-10-Н-СД.Л.30-М-5К-У1	Матовый	30	4040
ВЭЛАН-10-Н-СД.Л.30-П-5К-У1	Прозрачный	30	4370
ВЭЛАН-10-Н-СД.Л.40-М-4К-У1	Матовый	40	5160
ВЭЛАН-10-Н-СД.Л.40-П-4К-У1	Прозрачный	40	5580
ВЭЛАН-10-Н-СД.Л.40-М-5К-У1	Матовый	40	5380
ВЭЛАН-10-Н-СД.Л.40-П-5К-У1	Прозрачный	40	5820
ВЭЛАН-10-Н-СД.Л.60-М-4К-У1	Матовый	60	7740
ВЭЛАН-10-Н-СД.Л.60-П-4К-У1	Прозрачный	60	8370
ВЭЛАН-10-Н-СД.Л.60-М-5К-У1	Матовый	60	8070
ВЭЛАН-10-Н-СД.Л.60-П-5К-У1	Прозрачный	60	8730
ВЭЛАН-10-Н-СД.Л.90-М-4К-У1	Матовый	90	11610
ВЭЛАН-10-Н-СД.Л.90-П-4К-У1	Прозрачный	90	12560
ВЭЛАН-10-Н-СД.Л.90-М-5К-У1	Матовый	90	12110
ВЭЛАН-10-Н-СД.Л.90-П-5К-У1	Прозрачный	90	13100

Габаритные, монтажные и установочные размеры

Мощности 20, 30Вт

Масса — 1,5 кг

Мощности 40, 60Вт

Масса — 2,5 кг

Мощности 90Вт

Масса — 3,6 кг
