Светильник ВЭЛАН-09

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-09 предназначены для общего освещения производственных помещений, складов, площадей, улиц.

Особенности

В 2,5-3 раза легче существующих аналогов.
Универсальность, легкость в эксплуатации.
Высокоэффективная оптическая система.
Степень защиты IP65.
Высокая прочность и виброустойчивость.
Мгновенное включение даже при температуре -60°C.

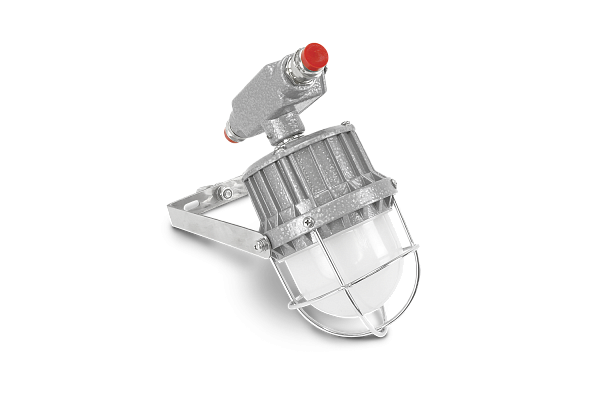

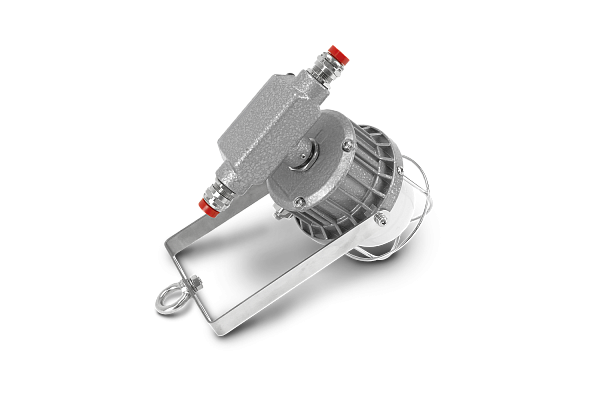

Конструкция

Светильник состоит из алюминиевого корпуса, окрашенного краской, стойкой к механическим воздействиям. Защитный светопропускающий элемент для предотвращения слепящего эффекта выполнен из матового поликарбоната дополнительно защищенного решеткой. Защита светодиодного источника света от пыли и влаги обеспечивается наличием силиконового уплотнения, сохраняющего свою эластичность в течение длительного промежутка времени. Силикон стоек как к высоким, так и к низким температурам. Внутри светильника установлен блок питания, залитый теплопроводящим компаундом, светодиодный источник света, клеммные зажимы находятся в присоединительной коробке.

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-09 предназначены для общего освещения производственных помещений, складов, площадей, улиц.

Особенности

В 2,5-3 раза легче существующих аналогов.
Универсальность, легкость в эксплуатации.
Высокоэффективная оптическая система.
Степень защиты IP65.
Высокая прочность и виброустойчивость.
Мгновенное включение даже при температуре -60°C.

Конструкция

Светильник состоит из алюминиевого корпуса, окрашенного краской, стойкой к механическим воздействиям. Защитный светопропускающий элемент для предотвращения слепящего эффекта выполнен из матового поликарбоната дополнительно защищенного решеткой. Защита светодиодного источника света от пыли и влаги обеспечивается наличием силиконового уплотнения, сохраняющего свою эластичность в течение длительного промежутка времени. Силикон стоек как к высоким, так и к низким температурам. Внутри светильника установлен блок питания, залитый теплопроводящим компаундом, светодиодный источник света, клеммные зажимы находятся в присоединительной коробке.

Тип оборудования:

Светильник

Степень защиты, IP:

65

Световая отдача, Лм/Вт:

>130

Исполнение:

Уличный/Промышленный

Тип питания:

АС/DC

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Мощность, Вт:

20

Напряжение питания, В:

36/230

Коэффициент мощности, cos ɸ:

˃0,95

Способ установки:

Стационарный

Вид монтажа:

Рым-болт/Скоба

Климатическое исполнение:

УХЛ1

Цветовая температура, К:

4000

Индекс цветопередачи, Ra:

˃80

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН-09-СД.Л.Х1Х2 (Х3Х4)-УХЛ1

ВЭЛАН-09 — светильник общепромышленный со светодиодным источником света.

СД.Л. — тип применяемой лампы: светодиоды.

Х1 — мощность светильника: 20 Вт.

Х2 — тип крепления: С — на скобе, Р — на рым-болте.

Х3 — напряжение питания: 36В.

Х4 — тип тока: AC или DC.

УХЛ1 — вид климатического исполнения и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

обозначение светильника мощностью 20 Вт с креплением на скобе, питанием от 36 В АС, климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН-09-СД.Л.20С (36АС)-УХЛ1

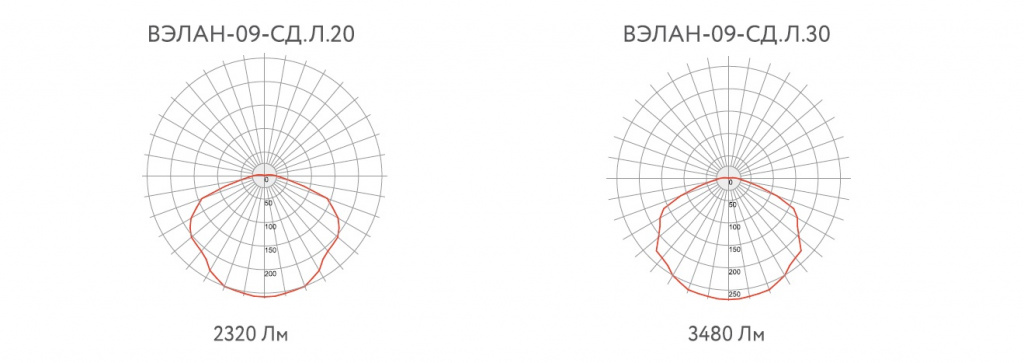

Фотометрические кривые

ВЭЛАН 09_1.jpg

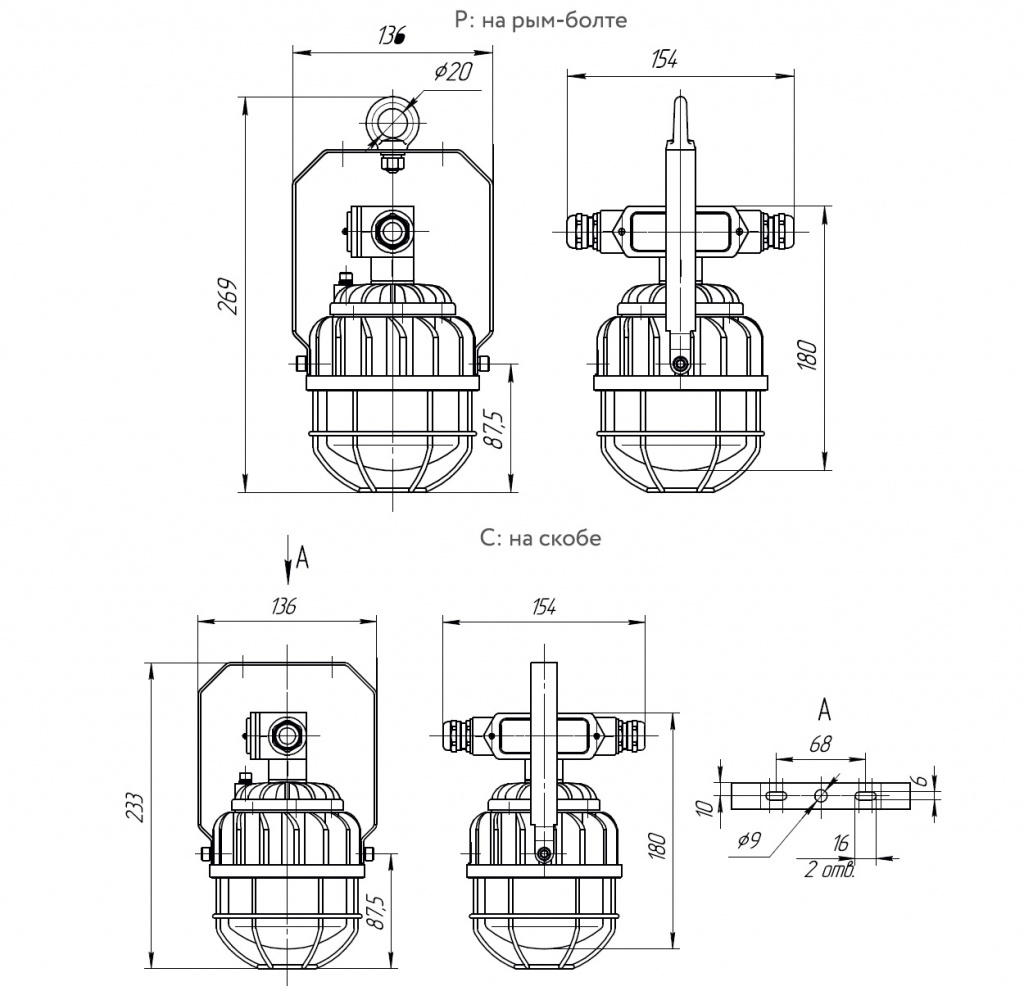

Габаритные, монтажные и установочные размеры

ВЭЛАН 09_2.jpg
