Светильник ВЭЛАН-05

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-05 предназначены для общего освещения производственных помещений, складов, площадей, улиц.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Совершенно новая система охлаждения светодиодной матрицы на основе тепловых трубок, которая обеспечивает эффективное отведение тепла.
Крепление на скобе позволяет смонтировать светильник на стене, на потолке, на полу под разными углами.
Светильник устойчив к механическим и вибрационным воздействиям.
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

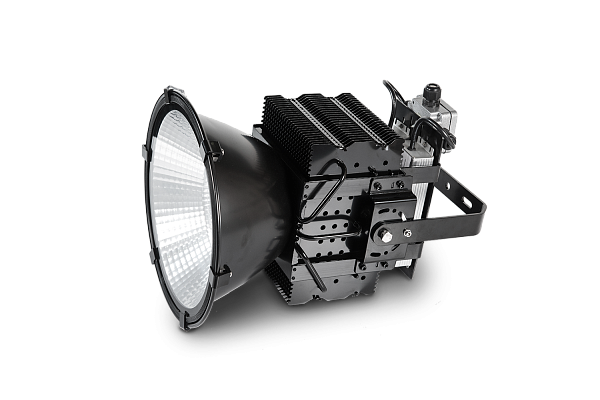

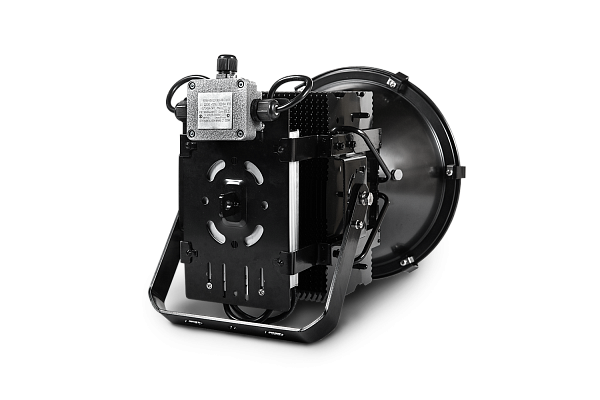

Светильник состоит из алюминиевого корпуса, окрашенного акриловой эмалью черного цвета, стойкой к механическим воздействиям. Защитный светопропускающий элемент из закаленного стекла особо прочен, с высокой светопропускающей способностью. Защита светодиодного источника света от пыли и влаги достигается с помощью силиконовых уплотнителей, сохраняющих свою эластичность в течение длительного времени. Силикон стоек, как к высоким, так и низким температурам (вплоть до минус 70°С). Внутри светильника установлен рифленый отражатель и светодиоды. Отражатель имеет на выбор заказчика две формы: куполообразную (КО) и узконаправленную (УО). Снаружи располагаются блок питания и клеммная коробка для подключения светильника. Крепится светильник подвешиванием на крюк или с помощью скобы, с возможностью регулировки наклона (13 положений).

Связаться с нами

СЕРТИФИКАТЫ

Назначение

Общепромышленные светодиодные светильники серии ВЭЛАН-05 предназначены для общего освещения производственных помещений, складов, площадей, улиц.

Особенности

Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000 часов.
Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
Совершенно новая система охлаждения светодиодной матрицы на основе тепловых трубок, которая обеспечивает эффективное отведение тепла.
Крепление на скобе позволяет смонтировать светильник на стене, на потолке, на полу под разными углами.
Светильник устойчив к механическим и вибрационным воздействиям.
Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.

Конструкция

Светильник состоит из алюминиевого корпуса, окрашенного акриловой эмалью черного цвета, стойкой к механическим воздействиям. Защитный светопропускающий элемент из закаленного стекла особо прочен, с высокой светопропускающей способностью. Защита светодиодного источника света от пыли и влаги достигается с помощью силиконовых уплотнителей, сохраняющих свою эластичность в течение длительного времени. Силикон стоек, как к высоким, так и низким температурам (вплоть до минус 70°С). Внутри светильника установлен рифленый отражатель и светодиоды. Отражатель имеет на выбор заказчика две формы: куполообразную (КО) и узконаправленную (УО). Снаружи располагаются блок питания и клеммная коробка для подключения светильника. Крепится светильник подвешиванием на крюк или с помощью скобы, с возможностью регулировки наклона (13 положений).

Тип оборудования:

Прожектор

Степень защиты, IP:

65

Световая отдача, Лм/Вт:

110

Исполнение:

Уличный/Промышленный

Тип питания:

АС/DC

Класс защиты от поражения током:

I

Температура эксплуатации, ⁰С:

от -60⁰С до + 50⁰С

Вид источника света:

Сверхъяркие светодиоды

Номер технических условий:

ТУ 3461-015- 00213569-2010

Мощность, Вт:

200/300/400/500

Напряжение питания, В:

230

Коэффициент мощности, cos ɸ:

˃0,92

Способ установки:

Стационарный

Вид монтажа:

Крюк/Скоба

Климатическое исполнение:

УХЛ1

Цветовая температура, К:

5000

Индекс цветопередачи, Ra:

˃85

Материалы корпуса:

Алюминиевый сплав

Структура условного обозначения

ВЭЛАН-05-СД.Л.-Х1-Х2-Х3-УХЛ1

ВЭЛАН-05 — светильник общепромышленный со светодиодным источником света.

СД.Л. — тип источника света: светодиоды.

Х1 — суммарная мощность светодиодов: 200, 300, 400, 500 Вт.

Х2 — отражатель: КО — куполообразный, УО — узконаправленный

Х3 — тип монтажа: К — на крюке, С — на скобе.

УХЛ1 — вид климатического исполнения и категория размещения по ГОСТ 15150

Пример формулировки заказа:

пример записи обозначения светодиодного светильника, мощностью 400Вт, с куполообразным отражателем, с креплением на скобе, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН-05-СД .Л .400-КО-С-УХЛ1

Фотометрические кривые

ВЭЛАН-05-СД.Л.200-КО ВЭЛАН-05-СД.Л.200-УО ВЭЛАН-05-СД.Л.300-КО ВЭЛАН-05-СД.Л.300-УО

22640 Лм 22260 Лм 33960 Лм 33390 Лм

ВЭЛАН-05-СД.Л.400-КО ВЭЛАН-05-СД.Л.400-УО ВЭЛАН-05-СД.Л.500-КО ВЭЛАН-05-СД.Л.500-УО

45280 Лм 44520 Лм 56600 Лм 55650 Лм

Габаритные, монтажные и установочные размеры

	ВЭЛАН-05-СД.Л.200 -КО-УХЛ1	ВЭЛАН-05-СД.Л.200 -УО-УХЛ1	ВЭЛАН-05-СД.Л.300 -КО-УХЛ1	ВЭЛАН-05-СД.Л.300 -УО-УХЛ1
L1, мм	467	467	459	459
L2, мм	410	410	410	410
Масса, кг	9,8	9,8	10,9	10,9

	ВЭЛАН-05-СД.Л.400 -КО-УХЛ1	ВЭЛАН-05-СД.Л.400 -УО-УХЛ1	ВЭЛАН-05-СД.Л.500 -КО-УХЛ1	ВЭЛАН-05-СД.Л.500 -УО-УХЛ1
L1, мм	497	497	497	497
L2, мм	448	448	448	448
Масса, кг	12,83	12,83	13,2	13,2

Варианты установки светильников

К: на крюке На скобе
